製品情報
| 原産地: 中国(本土) | 銘柄: Ri Xin | モデル番号: SBL |
包装
| 包装: 1set/wooden箱 |
仕様
ガス流量計、アンモナル流れメートルはlectromagnetic移動可能な代りのpart0.2%4~20mAのタービンVorter正確さに会わなかった: 1.5% 1.0%、0.2%

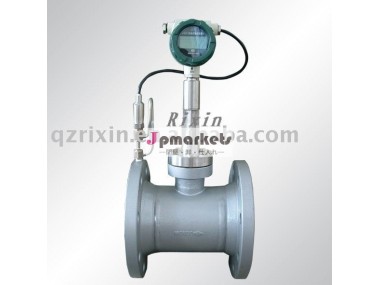

ターゲットタイプアンモナル流れメートル、流量計は
流れメートル次の範囲に適当である:
l直径、Φ6Φ4000mmまたはより大きい
l高低の温度、-196+700oC.
l高圧: 0~55Mp
記述
a.関係のフランジは国家標準的なGB/T9115.1~9115.4-2000.の関連した技術的要求事項を実行する
b. 他の国(日本の標準、米国の標準的な、ドイツの標準等)からのすべての標準のフランジは特別注文である
c. 高温タイプおよび温度または圧力補償のタイプのために、パイプラインのフランジに加えて、接続モードは締め金で止めることができタイプ、挿入されたタイプまたは通された構造を取付ける
D.ジャケットの絶縁材のタイプ(熱伝導率のタイプ)はプロセスフローの間に媒体の凝固および結晶化を除去するように予熱および熱絶縁材が、かプロセス熱絶縁材で要求される適用のために適している。 このタイプは変更されたアスファルトおよび石炭タール等のような粘性媒体のために普通使用される
e. 高温タイプ流量計の媒体の温度が>200時、逆さまの横の取付けは器械に使用しなければならない。 設計の為に、十分な設置スペースは考慮される
f.媒体がup-downかdown-up、命令のために、以下の事項に注意して下さい:流れれば: 右の眺め、左の眺めの(ゲージの頭部を示す)
サイズ
わずかな内径 | 総幅 | 総高さ | 慣習的なプロダクトフランジ圧力 | 注目 |
A | B | フランジのクラス | A、Bは参照のためである; ex-factoryプロダクトは支配する | |
DN15 | 200 | 305 | 1.6; 2.5; 4.0 | |
DN20 | 200 | 310 | ||
DN25 | 205 | 315 | ||
DN32 | 205 | 340 | ||
DN40 | 210 | 345 | ||
DN50 | 220 | 355 | 2.5; 4.0 | |
DN65 | 240 | 370 | ||
DN80 | 250 | 390 | ||
DN100 | 260 | 410 | ||
DN125 | 305 | 445 | ||
DN150 | 315 | 460 | ||
DN200 | 324 | 530 | 2.5 | |
DN250 | 360 | 595 | ||
DN300 | 400 | 655 |
主要な技術索引 | |||||||
測定された媒体 | 液体、ガス、蒸気 | ||||||
わずかな直径 | パイプラインのタイプ15~300mm | 締め金で止められるタイプ15~600mmを取付ける | 挿入されたタイプ100~2000mm | ||||
わずかな圧力 | 0~55MPa | 0~55MPa | 0~55MPa | ||||
媒体の温度 | - 20~70oC (正常な温度のタイプ) - 196~+700 (ハイ・ロー温度のタイプ) | ||||||
正確さ | ±0.2% | ±0.5% | ±1.0% | ±1.5% | ±2.5% | ||
範囲の程度 | 1: 10 | 1: 15 | 1: 30 | 1: 100 (ガス) | 1: 15 (蒸気) | ||
補償のタイプ | 温度修正; 圧力補償 | ||||||
反復性 | 0.1%~0.08% | ||||||
電源 | 作り付け3.6V李のねり粉; 24VDCの外部電源; 220VAC (別のデジタル管のためにだけ) | ||||||
出力形式 | 場所の表示読書; 4~20mA (2ワイヤーシステム); 脈拍; 0~10V; RS232/RS485 (任意); 雄鹿の議定書 | ||||||
測定の管 材料 | 炭素鋼; 304; 316L; ユーザーの要求にまた供給されて | ||||||
耐圧防爆印 | 本質的に安全なタイプ(ExiallCT4); タイプ(ExiallBT4)を隔離する爆発 | ||||||
保護クラス | IP65; IP67; IP68 | ||||||
注: 流量計のフランジのサイズはGB/T9115.1~9115.4~2000シリーズ標準を実行する。 パイプラインのタイプ、小さい直径の流量計のDN6のために、DN8、DN10等ユーザーの要求に製造することができる。
私達のターゲットタイプ流れメートルをよりよく、別にとする何が他の流れメートルはあり続くように:
1.ターゲットタイプ流れメートルは反不純物の特徴に勝った
…例えば他の流れメートルは廃水、不純物の燃料、基礎オイルをテストできないが、私達はできる
2.targetタイプ流れメートルは反干渉できる
例えばポンプの近くで、正確さはもたらされない
3.targettypeはメートル反粘着性がある強く流れる
例えば瀝青のような強い粘着性がある液体はテストすることができる
4.ターゲットタイプ流れメートルに耐食性がある
例えば.sulfate…
5.ターゲット流れメートルに取り外し可能がない
それは私達の導入、すべてによって1つのターゲット流れメートルに平均、すべての機能部品取付ける、ちょうど取付ける流れメートルを良いある。
