製品情報
| 原産地: 中国(本土) | モデル番号: DSO 203 | 色: 黒 |
包装
| 包装: 灰色箱 |
仕様

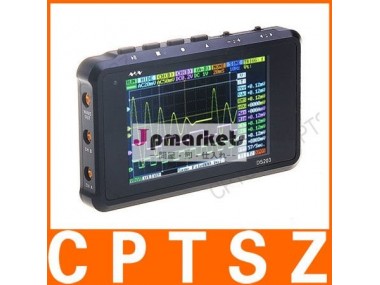

DSOのクォードV2.6はポケット・サイズ4つのチャネルのデジタルオシロスコープ1) 2つの調査のコネクター2) 4つの入力及び4つのトラック(2アナログ2ディジットである
DSOのクォードV2.6は共通の電子工学の仕事のためのポケット・サイズ4つのチャネルのデジタルオシロスコープである。 それは腕の皮質M3 (STM32F103VCT6)に基づいて統合されたFPGAおよび高速ADCを72MS/sサンプリングレートに与える32ビットプラットホームを有する。 内部2MB USBディスクが波形、ユーザーの適用および改善ファームウェアを貯えるのに使用できる。
特徴:
- ポケット・サイズおよび軽量
- 2つのデジタルチャンネルと2つの72MS/sアナログ・チャンネル、
- 信号発電機
- 自動測定
- さまざまな誘発の選択
- 容易な波形の貯蔵
- ファームウェア改善
- ユーザーの適用
- オープンソース
| アナログ・チャンネル* 2 | [CH_A] [CH_B] |
| デジタルチャンネル* 2 | [CH_C] [CH_D] |
| 縦のスケール | x10調査のx1調査の20mV-10V/div (1-2-5ステップ)/200mV -100V/div (1-2-5ステップ) |
| 縦決断 | 8ビット |
| 入力カップリング | AC/DC |
| 最高の入力電圧 | 80Vpp (x1調査の)/400Vpp (x10調査) |
| 貯蔵 | 単一チャネルのチャネル/8Kごとの4K |
| ソフトウェアトリガ・タイプ | 端、脈拍、レベル(加えられるため) |
| ハードウェアトリガ・タイプ | 端 |
| 制動機の源 | CH1/CH2/EXT |
| 制動機モード | 、自動、正常のスキャン、どれも単一 |
| テスト信号のgenerater | 8Mhz 2.8Vppの方形波、20Khz 2.8Vppの罪、正方形、鋸、三角形の波への調節可能な/10Hz義務の円10~90%への10Hz |
| 貯蔵 | 内部2MB USBディスク、BMPのDATファイル |
| 自動測定 | Vmax、Vmin、Vpp、Vavr、Vrms、Freqの期間、脈拍、義務 |
| カーソルの測定 | レベル、電圧 |
| 表示モード | CH1、CH2、EXT、CH1+CH2、CH1-CH2、CH1*CH2 |
| 見本抽出モード | 実時間 |
| サンプリングレート | 30S/s - 72MS/s |
| 力 | Lipo電池 |
| 次元 | 98 * 60 * 14.5 (mm) |
| 重量 | 80g (電池なしで) |
