製品情報
| 原産地: 中国(本土) | 銘柄: hantek | モデル番号: dso5062bmv |
包装
| 包装: 標準カートン |
仕様
帯域幅60mhz1gsa/sリアルタイムサンプルレート大( 7.0- インチ) カラーディスプレイ、 wvga( 800480) レコード長2mまで

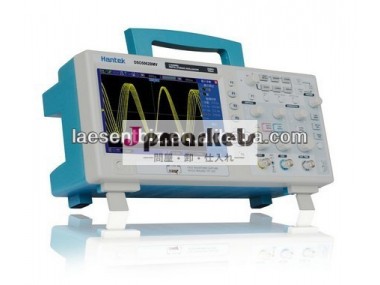

デジタルオシロスコープhantekdso5062bmv60mhz2チャンネル1gs/s2mレコード長オシロスコープ建て- ビデオを助ける2gsdカード
1.特徴
100mhzの帯域幅
リアルタイム1gsa/sサンプルレート
大( 7.0- インチ) カラーディスプレイ、 wvga( 800480)
レコード長2mまで
トリガーモード: edge/パルス幅/line選択可能なビデオ/スロップ/残業代など。
usbホストと装置の接続、 標準
複数の自動測定
4数学関数、 を含むffts標準
Pc用ソフトウェアを提供し本当の- 時間の分析
ビデオ付きヘルプ機能、 と建て- 4gbフラッシュメモリカード。
2.ハードウェア仕様
| モデル | dso5102bmv | ||
| 帯域幅 | 100mhzの | ||
| チャネル | 2 | ||
| 本当の- 時間のサンプル | 1gsa/s | ||
| 同等のサンプル | 25gsa/s | ||
| メモリ深セン | 2m | ||
| 立ち上がり時間 | 3.5ns | ||
| タイムベース精度 | ± 50ppm | ||
| タイムベース範囲 | 4ns/div-40s/div | ||
| ビデオを助ける | はい | ||
| sdカード | 4g | ||
| 入力impendance | 1m・オメガ; | ||
| ボルト/div範囲 | 2mv/div~5v/div | ||
| A/dコンバータ | 8ビット | ||
| 位置範囲 | ± 50v( 5v/div)、& plusmn; 40v( 2v/div~500mv/div)、 ± 2v( 200mv/div~50mv/div)、& plusmn; 400mvの( 20mv/div~2mv/div) | ||
| dcゲイン精度 | ± 3％正常または買収のための平均モード、 5v/div10mv/divに; ± 4％正常または買収のための平均モード、 5mv/div2mv/divに | ||
| 帯域幅の制限 | 20mhzの | ||
| トリガータイプ | エッジ、 ビデオ、 パルス、 スロープ、 時間をかけて、 代替 | ||
| トリガソース | Ch1,ch2,ext、 ext/5,acライン | ||
| 数学 | +、-、 x、 悪ノ、 fft | ||
| カーソル測定 | カーソル間の電圧差: v; カーソル間の時差: t; ヘルツでtの逆数( 1/t); | ||
| オートmeasuerment | 周波数、 期間、 を意味する、 pk-pk、 rmscycli、 最小、 最大、 立ち上がり時間、 立ち下がり時間、 +pulse幅、- パルス幅、 delay1-2rise、 delay1-2fall、 +duty、- デューティ、 vbase、 vtop、 vmid、 ヴァンプ、 オーバーシュート、 シュート、 preiodを意味する、 rmspreiod、 fovshoot、 rpreshoot、 bwidth、 frfの | ||
| ディスプレイ | 7" 16ktftカラー液晶、 800*480ドット | ||
| サイズ | 313mm142mm108ミリメートルxx | ||
| 重量 | 2.08kg | ||
| 標準プローブ | pp150x2 | ||
3。アクセサリー:
