製品情報
| 原産地: 中国(本土) | 銘柄: ゴールド | モデル番号: Yd-4320 |
| 項目名: デジタルオシロスコープの価格 |
包装
| 包装: 1フル1に設定された木箱 |
仕様
1.デュアルチャネルデジタルオシロスコープの価格

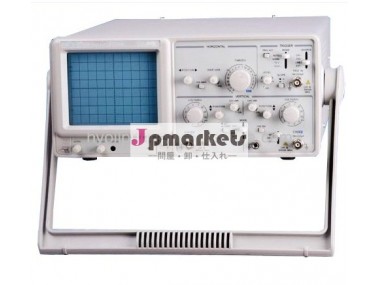

デュアルチャネルyd-432020mhzのデジタルオシロスコープの価格
I-- 導入
- デュアル- チャネル20mhzの
- 走査型電子コーディングスイッチを介して伝360の実装、 スリップすることはありません、 損傷現象の発生
- トリガー付き出力、 トリガーの実装は、 パブリックアクセスのための外部チャンネル出力周波数カウンタ
- トリガレベルのロック、 自動同期、 トリガー自在内部および外部のためのオプション
- とz- 軸入力、 高の実装をブランキング
- altが機能をトリガする、 を測定することができる信号に関連していない
ii。 技術データ
垂直システム | |
周波数応答 | dc~20mhzの(・回; 5mag: dc- 7mhz)Dc-dc~20mhzの(・回; 5mag:Dc- 7mhz) |
ac10hzの~20mhzの | |
立ち上がり時間 | ・ル; 17.5ns/について8.75ns |
たわみ因子/感度 | 5mv/div〜5v/divによって1,2,5シーケンスを10ファイル |
精度 | ・ル; 3％( 専修回; 5mag: ・ル; 5％) |
リニア | ときに波が垂直方向に移動しグリッド内のセンター(2div)振幅変化<±0.1div |
Acカップリング: | 未満10hzの(fordiv8100khzの周波数- 28dbi) |
仕事 | Ch1,Ch2,alt、 チョップ、を追加 |
ch1信号出力 | 最小20mv/div( 50・オメガ;出力の帯域幅50hz- 5mhzの) |
ch2invbal | との間のバランス率の変更・ル; 1ディビジョン(correspondingスケールに対してセンター) |
入力rc | について1m・オメガ;/25pf |
最大入力電圧 | 300v(dc+acp-p:・ル;1khz時) |
ときにプローブセット1: 1,最大実効値を読み出しVpp( 14vrms40正弦波) | |
ときにプローブのセット10: 1,最大実効値を読み出しVpp( 140vrms400正弦波) | |
入力カップリング | acdcgnd |
トリガーシステム | |
トリガソース | Ch1,extch2ライン |
極性 | +/- |
感度 | 20hz-2mhz: div0.5trig- alt: ext2div: 200mv |
Trig- alt | Ext3div: 800mv |
テレビテレビ | 同期パルス>1ディビジョン( ext: 1v) |
トリガーモード | Autonormtv- vtv-hlock |
オート | 自動的にがないときにトリガ信号入力、 スキャニングで働く( forフリーモード繰り返し信号周波数よりも大きい25hz) |
ノルム | 通常のトリガ信号がないときに、 トレースは、 スタンバイに表示されないこと |
外部トリガ入力インピーダンス | について1m・オメガ;/25pf |
レベルのシステム | |
スキャン時間 | 0.2us/div~0.2s/divによって1,2,5シーケンスのSub-19ファイル |
精度 | ± 3％ |
細かいチューニング | ・ル; 1/1.25 |
スキャニングエクステンション | ・回; 10 |
仕事 | スキャニングx-y |
補正信号 | |
波形 | 方形波 |
周波数 | 11khzの |
デューティサイクル | 未満48:52 |
出力電圧 | 2vp-p |
crtcrt | |
モデル | 6- インチ、長方形の、 内部キャリブレーション |
表示色 | 緑/青 |
有効面積 | 8・回; 10div8 ・回; 10div |
他の | |
電圧 | ac220± 10％ac220± 10％ |
周波数 | 50hz |
パワー | について40va |
サイズ | 310・回; 150・回; 455(mm) |
重量 | について8kg |
