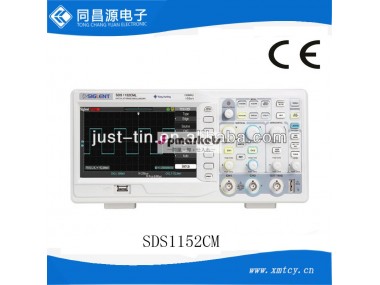

モデル

sds1072cml

sds1102cml

sds1152cml

帯域幅

70mhzの

100mhzの

150mhzの

チャンネル

2ch+1ext

リアルタイムサンプリングレート

1gsa/s

等価サンプリングレート

50gsa/s

メモリ深セン

2mポイント

立ち上がり時間

<5ns

<3.5ns

<2.3ns

入力インピーダンス

1m・オメガ;17pf

タイムベース範囲

5.0ns/div-50s/div

2.5ns/div-50s/div

スキャン: 100ms-50s/div

垂直感度

2mv-10v/div

垂直解像度

8ビット

トリガソース

Ch1,ch2,ext、 ext/5,acライン

トリガータイプ

エッジ、 パルス、 ビデオ、 スロープ、 代替

数学の操作

+、-、・回;, 悪ノfft

デジタルフィルタ

ハイパス、 ローパス、 バンドパス、 バンドストップ

最大入力電圧

±400v( dc+acpk- pk)、 cati、 猫

内部ストレージ

波形の2基は参照、 の20グループ設定、 波形の10グループ

外部記憶

ビットマップを節約する、 csvを節約する、 波形の保存、 設定を保存し

言語

英語、 フレンチ、 ドイツ、 ロシア、 スペイン語、 中国語( 簡体字)、 伝統的な中国、

ポルトガル語、 日本、 韓国、 イタリアの、 アラビア

インターフェイス

Usbホスト、 usbデバイス、 rs-232、 パス/失敗するアウト

ディスプレイ

7インチ( 178ミリメートル) カラーtft( 480*234) lcd

パワー

Ac100-240v、 45hz-440hz、 最大50va

pcソフトウェア

スルーすることができオシロスコープコンピュータのリモート制御、 波形解析データ抽出

備考

元のソースとのシームレスな接続、 信号収集フォーム、 統合システムを生成する
