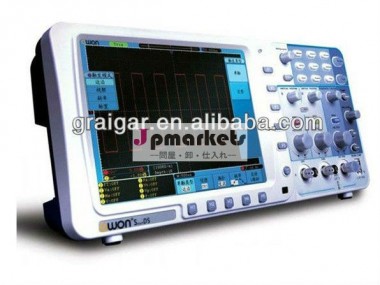

新しいowon8" ディープメモリ液晶デジタルストレージオシロスコープsds8102100hmz2gs/s
新しいowon8" ディープメモリ液晶デジタルストレージオシロスコープsds8102100hmz2gs/s
smartdsシリーズディープメモリデジタルストレージオシロスコープ
レコード長10m3.2gs/sサンプルレートで最高
autoscale、 操作を簡略化する機能
スマートなデザインで体簡単職場
svgaポートが付属し拡大するために波形表示
8インチの高精細tft液晶ディスプレイ( 800600ピクセル)
任意のためのスーパー容量のリチウム電池
smartdsシリーズでのモデル
| モデル | sds6062 | sds7102 | sds8102 | sds８２０２ | sds8302 | sds9302 | ||
| 帯域幅 | 60mhz | 100mhzの | 100mhzの | 200mhzの | 300mhzの | 300mhzの | ||
| サンプルレート( リアルタイム) | 500ms/s | 1gs/s | 2gs/s | 2gs/s | 2.5gs/s | 3.2gs/s | ||
| 横長尺( s/div) | 5ns/div~100s/div、 ステップで1~2~5 | 2ns/div~100s/div、 ステップで1~2~5 | 1ns/div~100s/div、 ステップで1~2~5 | |||||
| 立ち上がり時間( で入力、 代表値) | ・ル; 5.8ns | ・ル; 3.5ns | ・ル; 1.7ns | ・ル; 1.17ns | ||||
| チャンネル | デュアル | |||||||
| ディスプレイ | 8"、 tftカラー液晶ディスプレイ、 800600ピクセルは、 65535色 | |||||||
| 寸法 | 340ミリメートル・回; 155ミリメートル・回; 70mm | |||||||
| 重量 | 1.8キロ | |||||||
主な特徴:
1.帯域幅: 100mhzの
2.サンプルレート: 1gs/s
各チャネルごとにレコード長3.10メートル
4.autoscale機能
5.大8- インチ800600ピクセルディスプレイ
6.パス/失敗する機能
7.svga出力( オプション)
8.波形の記録・リプレイ
9.バッテリー( オプション) 7.4v/8000mahの
アプリケーション:
回路設計、 デバッグ機能テストミックスドシグナル回路のテスト
ロジック信号識別され情報教育・トレーニング
| オシロスコープ仕様 | |||||||
| モデル | sds6062 | sds7102 | sds8102 | sds８２０２ | Sds8302/sds9302 | ||
| 垂直システム | 垂直解像度( a/d) | 8ビット分解能( 2同時にチャンネル) | |||||
| 垂直感度 | 2mv/div~10v/div( で入力) | ||||||
| 変位 | ± 10div( 5mv~10v) | ± 1v( 2mv~100mv)、& plusmn; 10v( 200mv~1v)、& plusmn; 100v( 2v~10v) | |||||
| アナログ帯域幅 | 60mhz | 100mhzの | 200mhzの | 300mhzの | |||
| 単一の帯域幅 | 全帯域幅 | ||||||
| 低周波 | ・ge; 5hzの | ||||||
| 立ち上がり時間( で入力、 代表値) | ・ル; 5.8ns | ・ル; 3.5ns | ・ル; 1.7ns | ・ル; 1.17ns | |||
| dcゲイン精度 | ± 3％ | ||||||
| Dc精度( 平均) | 平均> 16:& plusmn;( 3％rdg+0.05div) 用・デルタ; v | ||||||
| 測定 | カーソル測定 | ・デルタ; vと・デルタ; tのカーソルの間 | |||||
| 自動測定 | Vpp、 vmax、 vmin、 vtop、 vbase、 ヴァンプ、 vavg、 vrms、 オーバーシュート、 シュート、 freq、 期間、 立ち上がり時間、 立ち下がり時間、 delaya・rarr; b、 delaya・rarr; b、 +width、- 幅、 +duty、- デューティ | ||||||
| 波形演算 | +、-、 ・回;、/、 fft | ||||||
| 波形ストレージ | 15波形 | ||||||
| Lissajou・rsquo; の姿 | 帯域幅 | 全帯域幅 | |||||
| 位相差 | ± 3度 | ||||||
| 通信インタフェース | usb、 サポートusbフラッシュディスクストレージ、 svga | ||||||
| トリガー | トリガーレベル範囲 | ± 画面中央から6部門 | |||||
| トリガーレベル確度 | ± 0.3div | ||||||
| 水平変位トリガー | プレ- トリガー: 655div、 ポスト- トリガー: 10div | ||||||
| トリガーholdoff範囲 | 100ns~10s | ||||||
| エッジトリガ | 上昇、 立ち下がり | ||||||
| パルストリガー | トリガ条件 | 正パルス:>、<、 =負パルス:>、<、 = | |||||
| パルス幅の範囲 | 24ns~10s | ||||||
| ビデオトリガ | ntsc、 pal、 secam | ||||||
| スロープトリガー | トリガ条件 | 正パルス:>、<、 =負パルス:>、<、 = | |||||
| 時間設定 | 24ns~10s | ||||||
| 代替トリガー | エッジ、 パルス、 ビデオ、 スロープ | ||||||
| 波形 記録 | 波形量 | 1~1000 | |||||
| インターバル時間 | 1ms~1000s | ||||||
| ディスプレイ | 8"、 tftカラー液晶ディスプレイ、 800600ピクセルは、 65535色 | ||||||
| 電源 | Rms100~240vac、 50/60hz、 catii | ||||||
| 消費電力 | <18w | ||||||
| 寸法重量 | 340ミリメートル( l) ・回; 155ミリメートル( h) ・回; 70mm( w) 1.8キロ( 電池なしで) | ||||||
