製品情報
| 原産地: 中国(本土) | 銘柄: atten | モデル番号: ads1202ce |
| ディスプレイ: 5.7インチtftカラーディスプレイ | 帯域幅: 200mhzの | サンプリングレート: 2gsa/s |
| メモリ深セン: シングルチャンネル: 18k; ダブルチャンネル: 9k | インターフェイス: Usbホスト/usbデバイス/rs232/パス/失敗するアウト | チャネル: 2 |
包装
| 包装: 標準的な輸出パッケージ |
仕様

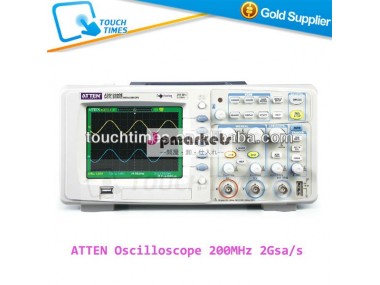

デジタルオシロスコープatten2gsa/s200mhzの; 5.7インチtftカラーディスプレイ。 汎用性の高いトリガーモード:
デジタルオシロスコープatten2gsa/s200mhzの、 オシロスコープads1202ceprotable2チャンネル
特徴:
· 200mhzの帯域幅とリアル- 時間サンプリングレート2gsa/s、 等価サンプリングレート50gsa/s。
· ストレージ·深さ: シングル18k、 デュアルチャネル9k。
· の種類のストレージ4タイプ: 設定されたデータ、 波形データ、 ビットマップは、 インターフェイス、 csvファイル。
· トリガーの5種類モード: エッジトリガ、 トリガーを交互に、 パルストリガー、 ビデオトリガ、 トリガースロープ。
サポート言語の12種類。
· 数学と強いfft機能
· 複数インターフェイスの構成: usbホスト: サポートuディスクストレージ、 およびファームウェアのアップグレード; usbデバイス; pcリモートコントロールとpictbridge対応サポート印刷; rs-232; パス/失敗するインターフェイス。
アプリケーション:
·埋め込まれたデザインとデバッグ
· 瞬時信号を調べる
· ビデオ信号開発
· 製品の品質管理
· 研究開発
· 設計と解析の機械的および電気製品
仕様:
Model/インデックス | ads1062ce | ads1102ce | ads1202ce | ads1302ce |
帯域幅 | 60mhz | 100mhzの | 200mhzの | 300mhzの |
サンプリングレート | 2gsa/s | |||
等価サンプリングレート | 50gsa/s | |||
メモリ深セン | ダブルチャネル: 9k; シングルチャンネル: 18k | |||
立ち上がり時間 | <5.8ns | <3.5ns | <1.7ns | <1.1ns |
入力インピーダンス | 1m・オメガ; ||13pf | 1m・オメガ; ||13pf、 50・オメガ; | ||
Sec/div範囲 | 5.0ns/div-50s/div | 2.5ns/div-50s/div | 2.5ns/div-50s/div | 1.0ns/div-50s/div |
ロール: 100ms-50s/div | ||||
ディスプレイ | カラーtft( 320*234) 5.7& rdquo; lcd | |||
すべての共通仕様ads1000シリーズ製品 | ||||
ディスプレイ | 型8x12分割し | |||
チャンネル | 2 | |||
垂直感度 | 2mv-5v/div( 1- 2- 5シーケンス) | |||
垂直解像度 | 8ビット | |||
波形取率 | 最高キャプチャレートを超えて1000回/sec | |||
入力カップリング | dc、 ac、 gnd | |||
入力最大電圧 | 400v( vpp) | |||
トリガータイプ | エッジ、 パルス、 ビデオ、 スロープ、 代替、 遅延 | |||
トリガーモード | オート、 通常の、 シングル | |||
トリガソース | Ch1,ch2,ext、 ext/5,acライン | |||
を節約する/リコール | 二つのグループ参照波形を提供する、 波形や20グループキャプチャ20グループ内部のセットアップを節約する/リコール機能とusbフラッシュドライブを節約する/リコール機能 | |||
タイプの自動測定 | Vpp、 vmax、 vmin、 ヴァンプ、 vtop、 vbase、 cmean、 を意味する、 vrms、 認証標準物質、 rovshoot、 fovshoot、 rpreshoot、 fpreshoot、 freq、 期間、 立ち上がり時間、 立ち下がり時間、 +width、- 幅、 +duty、- デューティ、 bwid、 相、 frr、 frfの、 ffr、 fff、 lrr、 lrf、 lfr、 lff | |||
カーソル測定 | マニュアル、 トラック、 オート | |||
サンプルの種類 | リアルタイム、 時間と同等 | |||
の平均値 | 4,16、 32、 64、 128、 256 | |||
数学 | +、-、 ※、/、 反転 | |||
fft | ウィンドウ: ハニングが、 hanmming、 blackman、 長方形の | |||
サンプリング点: 1024ポイント | ||||
xyモード | 位相誤差:& plusmn; 3度 | |||
ディスプレイモデル | 主な、 ウィンドウ、 ズームウィンドウ、 ロール、 xy | |||
メニュー表示 | 2秒、 5秒、 10秒、 20秒、 無限 | |||
表示言語 | 中国語( 簡体字)、 伝統的な中国、 英語、 アラビア、 フレンチ、 ドイツ、 ロシア、 スペイン語、 ポルトガル語、 日本、 韓国 | |||
電源電圧を | 100-240vac、 47hz-440hz、 最大50va | |||
サイズと重量 | 154mmx133mm305ミリメートルx、 ab0ut2.3kg | |||
パッケージ標準的な付属品に:
- デジタルoscillosopesads1202ce1×
- 1つのxusbケーブル
- ×1電源コード
- 2×プローブ
