製品情報

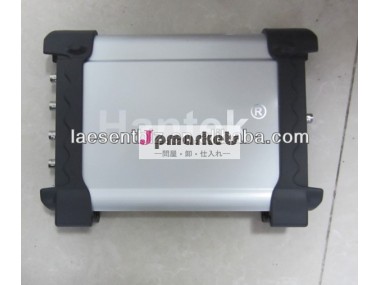

| 原産地: 中国(本土) | 銘柄: hantek | モデル番号: dso3062al |
包装
| 包装: 標準カートン |
仕様
5- in- 1pcベースの研究所: オシロスコープ/任意波形発生器/ロジックアナライザ/スペクトル解析/周波数カウンタ
特徴
5- in- 1pcベースの研究所: オシロスコープ/任意波形発生器/ロジックアナライザ/スペクトル解析/周波数カウンタ
オシロスコープ:
ext2チャンネルやトリガー、 60mhzの帯域幅。
200msa/sリアル- 時間サンプリングレート、 10k& mdash; チャネルあたり16mメモリ深セン。
任意波形発生器:
25mhzの任意波形出力、( 正弦ウェーブがまで届ける75mhz) 200msa/sdds、 12垂直解像度のビット。
周波数カウンタ、 fftスペクトル解析。
8-- 36v広範囲の入力電圧、 パワーテスト車両に適してい。
Usb2.0インターフェースプラグアンドプレイ、 lanとwifiオプション。
20種類以上の自動測定機能、 パス/失敗するチェック機能、 は適切な工学的応用のための。
優れた工業デザイン、 同様のオシロスコープベンチとのインタフェース、 使いやすい。
ソフトウェアのサポート: windowsnt、 windows2000、 windowsxp、 vistaの、 勝つ7,8勝つ。
デモを供給するコード( vc、 vb、 labview) と技術サポート。
ハードウェア仕様:
| モデル | dso3062al |
| オシロスコープモード | |
| 垂直システム | |
| アナログチャンネル | 2 |
| 帯域幅 | 60mhzの(- 28dbi) |
| 立ち上がり時間 | 5.8ns |
| 入力インピーダンス | 抵抗: 1m・オメガ;; 静電容量: 25pf |
| 入力感度 | 10mv/div5v/divに |
| 入力カップリング | Ac/dc/gnd |
| 垂直解像度 | 8ビット |
| メモリ深セン | 10k-16m/ch |
| 最大入力 | 400v( dc+acピーク) |
| 水平システム | |
| 本当の- 時間サンプリングレート | 200ms/s |
| baserange時間 | に5ns/div1000s/div( 1- 2- 5シーケンス) |
| タイムベース精度 | ± 50ppm |
| トリガーシステム | |
| ソース | Ch1,ch2,d0-d15、 ext |
| モード | エッジ、 パルス、 viedo、 代替 |
| xyモード | |
| X- 軸入力 | ch1 |
| Y- 軸入力 | ch2 |
| シフトフレーズ | 最大。 3度 |
| カーソルと測定 | |
| 電圧測定 | vpp、 ヴァンプ、 vmax、 vmin、 vtop、 vmid、 vbase、 vavg、 vrms、 vcrms、 シュート、 オーバーシュート |
| 時間計測 | 周波数、 期間、 立ち上がり時間、 立ち下がり時間、 positivewidth、 マイナス幅、 デューティサイクル |
| 測定のカーソル | 水平、 垂直、 トラック、 の自動測定モード |
| 波形信号のプロセス | +、-、 x、 悪ノ、 fft、 反転 |
| オートセット | はい |
| 電圧範囲 | @×15v/div10mvにプローブ; @xに100mvises50v/div10プローブ; @×100500v/div1vにプローブ; @10v〜5000v/div×1000プローブ; @x1000050000v/div100v〜プローブ; @20:1100v/div200mvに |
| 電流範囲 | Cc65( 20a)、 cc65( 60a)、 cc650、 cc1100 |
| fft | 長方形の、 ハニングが、 ハミング、 blackmanウィンドウ |
| 数学 | adition、 減算、 乗算、 分裂 |
| arb。 ジェネレータwavefromモード | |
| 波形周波数 | Dc~25mhz |
| dac | 調節可能な2k~200mhz |
| 周波数分解能 | 0.10% |
| チャネル | 1ch波形出力 |
| 波形深さ | 4ksa |
| 垂直解像度 | 12ビット |
| 周波数安定度 | <30ppmの |
| 波振幅 | ± 最大3.5v。 |
| 出力インピーダンス | 50・オメガ; |
| 出力電流 | 50maipeak=50ma |
| bwシステム | 25m |
| 高調波歪み | -50dbc( 1khz時)、- 40dbc( 10khz) |
| ロジックアナライザモード | |
| 高入力impendence | 200k( c=10p) |
| 入力電圧範囲 | -60v~60v |
| しきい値範囲ロジック | -6~6v |
| 最大サンプルレート | 100mhzの |
| 帯域幅 | 10mhzの |
| 互換入力 | ttl、 lvttl、 cmos、 lvcmos、 ecl、 pecl、 eia |
| ストレージ·深さ | 10k-16m/ch |
| 一般的な特徴 | |
| インターフェイス | Usb2.0( lan、 無線lanオプション) |
| 動力源 | 8-36v広い入力電圧範囲は、、 パワーテスト車両に適してい。 |
| ボリューム | ×190255×45( mm) |
| 重量 | 1kg |
