製品情報

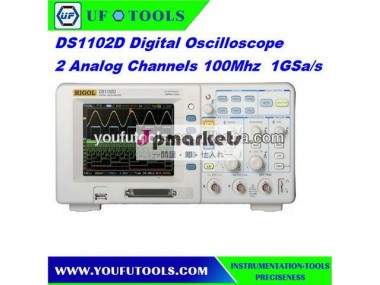

| 原産地: 中国(本土) | 銘柄: rigol | モデル番号: ds1102d |
包装
| 包装: デジタルオシロスコープ元のパッキング |
仕様
1.デザインとデバッグ2.製造3.教育・トレーニング4.・メンテナンスサービス
製品情報:
アプリケーション
1.デザインとデバッグ
2.製造
3.教育・トレーニング
4.・メンテナンスサービス
高度な機能
1.真、 ミックスドシグナルオシロスコープ、 ロジックアナライザと16チャンネル( ds1000d)
2.1gsa/s最大の実- 時間のサンプリングレートと1mポイントのメモリ深セン
3.オプション帯域幅: mhzおよび10050mhzの
4.モードを含む広範なトリガーのセット: エッジ、 ビデオ、 パルス幅、 スロープ、 代替
5.64kのtftカラー液晶、 明るく鮮やかなwaveformdisplay
6.pictbridge対応プリンタダイレクトプリントにusbデバイスを経由してインターフェイス
7.コンパクトなデザインスペースを節約するためにあなたのデスクトップ
| デジタルオシロスコープds1102d性能パラメータ: | ||
帯域幅 | 100mhzの | |
メモリ深セン | シングルチャンネル: 1m; ダブルチャンネル: 500k | |
| チャンネル | 2 | |
| 本当の- 時間サンプルレート | シングルチャンネル: gsa1/s; ダブルチャンネル: 500msa/s | |
| サンプルレートと同等 | Gsa25/s | |
立ち上がり時間 | 1.2ns | |
| 入力インピーダンス | 1m・オメガ; ||15pf、 50・オメガ; | |
| Sec/div範囲 | Ns2/div要素- 50秒/div | |
| lissajousフィギュア | 帯域幅 | 50mhz |
| 位相差 | ± 3・度; | |
| トリガーモード | エッジ、 パルス、 ビデオ、 スロープ、 遅延 | |
| トリガソース | Ch1,ch2,ext、 ext/5,acライン | |
| 垂直感度 | 2mv/divv- 10/div | |
| 垂直解像度 | 8ビット | |
| 入力カップリング | dc、 ac、 gnd | |
| 入力最大電圧 | 300v( dc+acvpp) | |
| スクロール範囲 | 500ms/div要素- 50秒/div | |
| カーソル測定 | マニュアル、 トラック、 オート | |
| 数学 | +、-、 ・回;、 fft | |
| ストレージ | 建て-: 波形10グループ、 10グループ設定し; usb: ビットマップメモリ、 csvストレージ、 波設定し | |
| インターフェイス | Usbデバイス、 usbホスト、 rs-232、 p/fアウト( 隔離された) | |
ディスプレイ | 64ktftカラー液晶( 320×234) | |
表示言語 | 多言語ユーザーインターフェース | |
| 電源電圧を | 100-240vac/50w最大 | |
| サイズ | 303mm・回; 154mm・回; 133ミリメートル( l・回; h・回; w) | |
| 重量 | 約2.4キロ | |
