製品情報
| 原産地: 中国(本土) | 銘柄: micsig | モデル番号: to604 |
| 帯域幅: 600mhzの | チャンネル: 4チャンネル | 本当の- 時間サンプリングレート: 5g/2.5g |
| メモリ深セン: 72m/36m |
包装
| 包装: カーボンパッケージ |
仕様

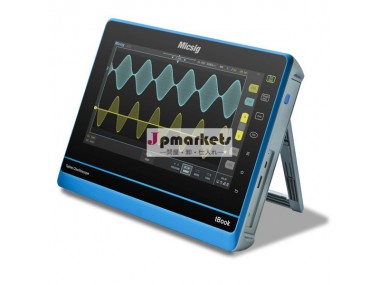

デジタルストレージオシロスコープオシロスコープタブレットフルタッチスクリーン操作
72製品の説明
tbookシリーズ
アイテム | descrption |
| 帯域幅( bw) | 70mhzの、 100mhzの、 150mhzの、 200mhzの、 300mhzの、 350mhz、 500mhz、 600mhzの、 1ghzの |
| リアルタイムサンプリングレート | Gsa1/s~5gsa/s |
| メモリ深セン | シングルチャンネル: 12m~480m; デュアルチャネル: 6~240m |
| チャンネル | 2または4 |
| 立ち上がり時間 | ・ル; 5ns~・ル; 350ps |
垂直システム | |
| 限られた帯域幅 | 200mhzの、 20mhzの |
| 入力カップリング | dc、 ac、 gnd |
| 入力インピーダンス | 1m・オメガ;& plusmn; 1％・asymp; 15pf& plusmn; 3pf |
| 縦軸のスケール | 2mv/div~5v/div |
| 垂直解像度 | 8ビット |
| ローディングプローブ | 1mx~1kx、 1~2~5ステップバイステップで |
| 最大入力電圧 | 猫300v・#8546; |
| 隔離されたチャネル電圧 | 猫1000v・#8545; 600v猫・#8546; |
| dc垂直精度オフセット | 2mv/div~10v/div、& plusmn; 2.0% |
トリガーシステム | |
| トリガータイプ | エッジ、 パルス、 短パルス、 ロジック、 シリアルデータ( uart、 lin、 することができ、 spi、 i2c、 1553b、 429) |
| ビデオソフトウェア·オプショントリガー | pal、 ntsc、 secam、 720pの、 1080i、 1080p |
| カップリングモード | dc、 ac、 rejhf、 rejlf、 rejノイズ |
| トリガーモード | オート、 通常の、 シングル |
| トリガソース | Ch1,ch2,ch3,ch4 |
| 阻害範囲 | 200ns~10s |
ディスプレイ | |
| 画面 | 10.1inchestftlcd静電容量式タッチスクリーン |
| 解像度 | 1024*600 |
| バックライト | 500( 250) |
| ダイアグラム | 18*10 |
| グレースケール | 128 |
| 永続性 | オート、 または100ms~10s・infin; |
| 言語 | 中国語( 簡体字)、 英語 |
I/oポート | |
| ミニusb2.0 | pcに接続し |
| Usb2.0 | フラッシュディスク、 マウス、 ボタン、 ワイヤレスマウス |
| wifi | サポート802.11b/g/n、 150までmbps |
記録 | |
| 表示方法 | フルスクリーン、 ロール |
| 記録時間ベース | 10us/div~2min/div |
| ファイルのサイズ | ・ル; 4g |
寸法 | |
| サイズ | 275*210*60mm |
| 重量 | メインユニット: 1770g、 アクセサリー: 420グラム、 バッテリー: 276g |
| の自動測定 | 31測定値が含まれます: 期間、 周波数、 遅延、 立ち上がり時間、 立ち下がり時間、 デューティサイクル正、 デューティサイクル負、 正パルス幅、 負パルス幅、 バースト幅、 相、 正オーバーシュート、 負オーバーシュート、 ピークピークを迎えるように、 振幅、 高、 低、 最大、 分、 を意味する、 サイクルを意味する、 rms、 サイクル、 rms |
| cusors | 垂直カーソル、 水平カーソル、 十字カーソル |
水平システム | |
| タイムベース範囲 | 200ps/div~1000s/div |
| タイムベース遅延時間の範囲 | -12div~12ks |
| タイムベース精度 | 通常の、 平均、 ピーク、 エンベロープ |
| 表示モード | は20ppm |
| formart | xy、 yt、 ロール |
| 買収モード | 2同時 |
数学関数 | |
| オペレータ | +、-、 ※、/ |
| fft | 長方形の、 ハミング、 ハニングが、 blackman- ハリス |
ストレージ | |
| ストレージ | オシロスコープタブレット、 usbデバイス、 pc |
| 格納形式 | csv、 波形、 jpg |
| 参照典拠波形 | ・ル; 4 |
| 波形設定 | 4セット |
| 動的なレコード時間 | ・ル; 2h |
パワー | |
| 電源アダプタ | 入力: 100-240v、 50-60hz、 2a; 出力: 12vdc、 5a |
| バッテリー | 7.4v/9000mah、 4~8h生命の長さ |
| 充電時間 | <5h |
| 消費電力 | ・ル; 15w |
環境 | |
| 動作温度 | -20・度; c~+50・度; c |
| 動作湿度 | <95％rh |
| 動作高度 | <3000メートル |
| 保管高度 | <12000メートル |
プローブ | |
| 動作電圧 | catiii300v、 600vcatii |
| 減衰比 | 10倍 |
| 入力容量 | 13pf |
| マッチしたオシロスコープスケール | 10pf~30pf |
| 入力インピーダンス | 10m・オメガ;& plusmn; 1％ |
| 周波数スケール | Dc~250mhz |
| 立ち上がり時間 | 1ns |
| ケーブルの長さ | 1200ミリメートル |
