製品情報
| 原産地: 中国(本土) | 銘柄: Owon | モデル番号: SDS6062 |
| 帯域幅: 60MHz | サンプル率(実時間): 500MS/s | チャネル: 2+1 (外面) |
| 色: 白い |
包装
| 包装: ギフト用の箱が付いている標準的なパッキング |
仕様
デジタルオシロスコープ: 1.Digitalオシロスコープサポート電池(任意) 2.Multipleインターフェイス: USB; VGA; LAN 3.10Mレコード長
デジタルのオシロスコープは特色になる: 最も高い1GS/sサンプル率のデジタルオシロスコープサポート10Mレコード長操作を簡単にするAutoScale機能
容易な仕事場が付いているスマートな設計ボディ
波形の表示を拡大することをSVGAの港と来られる
8インチの高さの定義TFTの表示(800 x 600ピクセル)
任意のための極度の容量のリチウム電池
スマートな設計ボディ
電源スイッチ、プラグのコネクター
リチウム電池の
塗布:
設計し、デバッグしなさい 機能テストを巡回しなさい 複雑な兆候回路テスト
識別された信号の論理情報 教育及び訓練

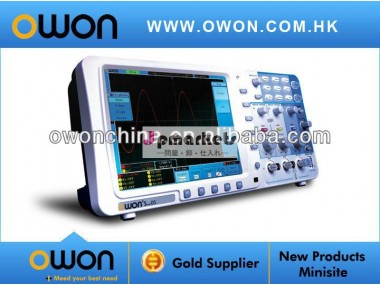

モデル | SDS6062 (デジタルオシロスコープ) |
帯域幅 | 60MHz |
サンプル率(実時間) | 500MS/s |
横のスケール(S/div) | 5ns/div~100s/divの1~2~5によるステップ |
上昇時間(典型的な入力で) | ≤5.8ns |
チャネル | 二重 |
表示 | 8 "色LCDのTFTの表示、800600ピクセル、65535色 |
次元 | 340mm×155mm×70mm |
重量 | 1.82kg |
| モデル | SDS6062 | |
縦システム | 縦決断(A/D) | 8ビット決断(同時の2つのチャネル) | |
縦の感受性 | 2mV/div~10V/div (入力で) | ||
変位 | ±10div (5mV~10v) | ||
アナログの帯域幅 | 60MHz | ||
単一の帯域幅 | 完全な帯域幅 | ||
低頻度 | ≥ 5Hz | ||
上昇時間(典型的な入力で) | ≤5.8ns | ||
DCの利益正確さ | ±3% | ||
DCの正確さ(平均) | 平均greater16の三角形の記号のための± (3%のrdg + 0.05 div) V | ||
測定 | カーソルの測定 | 三角形の記号Vおよびカーソル間の三角形の記号T | |
自動測定 | Vpp、Vmax、Vmin、Vtop、Vbase、Vamp、Vavg、Vrmsのオーバーシュート、Preshoot、Freqの期間、上昇時間、落下時間、DelayA→B、DelayA→B、+Width、-幅、+Duty、-義務 | ||
波形の数学 | +、-、×の、/、FFT | ||
波形の貯蔵 | 15の波形 | ||
Lissajouの図 | 帯域幅 | 完全な帯域幅 | |
位相差 | ±3程度 | ||
通信用インタフェース | USBのサポートUSBのフラッシュディスク貯蔵 | ||
制動機 | 制動機の水平な範囲 | スクリーンからの±6分割は集中する | |
制動機のレベル確度 | ±0.3div | ||
横の制動機の変位 | 前制動機、655のdivのポスト制動機: 10のdiv | ||
制動機のHoldoffの範囲 | 100ns~10s | ||
端の制動機 | 下る上昇 | ||
脈拍の制動機 | 制動機の状態 | 大きい肯定的な脈拍より、より少しより 、=大きい否定的な脈拍より、より少しより、= | |
脈拍幅 | 30ns~10s | ||
ビデオ制動機 | NTSC、PAL、SECAM | ||
斜面Treigger | 制動機の状態 | 大きい肯定的な脈拍より、より少しより、=大きい否定的な脈拍より、より少しより、= | |
時間の設定 | 30ns~10s | ||
互い違いの制動機 | 端、脈拍、ビデオ、斜面 | ||
波形 | 波形の量 | 1~1000 | |
間隔の時間 | 1ms~1000s | ||
表示 | 8 "色LCDのTFTの表示、800600ピクセル、65535色 | ||
