製品情報
| 原産地: 中国(本土) | 銘柄: siglent | モデル番号: shs1102 |
| 帯域幅: 100mhzの | リアルタイムサンプルレート: 1gs/s | サンプルレートと同等: 50gs/s |
| メモリ深セン: 2mポイント | 最大マルチメータ。 読書: 6000 | レコーダー: 7mポイント |
| 寸法: 163.2mm*259.5mm*53.3mm( w*h*d) | 重量: 1.5kg |
仕様

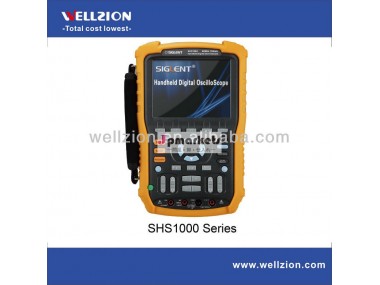

shs1000シリーズが使用して開発し特許アイソレーションを提供する技術チャネル単離された地面から、 チャンネル間のアイソレーション
shs1000シリーズが使用して開発し特許隔離されたチャネルを提供する技術地面から、 アイソレーションチャンネル間のアイソレーション
機能と利点
- とcatii1000vcatiii600v2チャンネル間の参照、 チャンネル間の参照とアースの
- チャンネル間の参照とcatii600vcatiii300vとマルチメータcatii300vcatiii150v参照入力と直接入力
- Catii1000vcatiii600v10:1プローブを使用して入力と
- 5.7インチtftカラー液晶ディスプレイ
- 2チャンネル。 レコード長2m。 統合されたオシロスコープ、 マルチメータとレコーダ機能
- 200m最大帯域幅、 最大1gリアルタイムサンプルレート; サンプルレート50gsa/sと同等
- ディスプレイの解像度を持つ6000ドットマルチメータ
- スコープtrendplotサポート、 メーターtrendplotレコーダーと範囲
- 32の自動測定、 3カーソル測定モード
- デジタルフィルタ: ローパスフィルタ、 ハイパスフィルター、 バンドパスフィルタ、 バンド制限フィルター
- 標準構成インターフェース: usbデバイス、 usbホストとアップデートサポートusbストレージ; サポートpcリモートコントロールand pictbridgeプリント
- 充電式リチウムバッテリーパック。
specifications
| オシロスコープ仕様 | |||||
| モデル | shs1062 | shs1102 | |||
| 帯域幅 | 60mhz | 100mhzの | |||
| 立ち上がり時間 | ・ル; 5.8ns | ・ル; 3.5ns | |||
| リアルタイムサンプルレート | 1gs/s | ||||
| サンプルレートと同等 | 50gs/s | ||||
| 垂直感度 | 5mv~100v/div | ||||
| タイムベーススケール | 5ns~50s/div | 2.5ns~50s/div | |||
| スキャン: 100ms~50s/div | |||||
| memory 深さ | 2mポイント | ||||
| トリガ | エッジ、 パルス、 ビデオ、 代替、 スロープ | ||||
| 垂直解像度 | 8ビット | ||||
| ハードウェアカウンタ | デジタル周波数カウンタ6トリガ | ||||
| ポート | usbデバイス、 usbホスト | ||||
| 数学の操作 | +、-、 ※、/、 fft | ||||
| ディスプレイ | カラーtft-lcd、 320・回; 234ディスプレイ | ||||
| マルチメータ仕様 | |||||
| 最大解像度 | 6000 | ||||
| ltem | 範囲 | 精度 | |||
| 直流電圧 | -1000v 60mv | & plusmn; 1％& plusmn; 5桁 | |||
| ac電圧 | 60mv・ndashする; 750v | & plusmn; 1％& plusmn; 5桁 | |||
| dc電流 | 60mv- 10a | ± 1％& plusmn; 5桁 | |||
| ac電流 | 60mv- 10a | & plusmn; 1％& plusmn; 5桁 | |||
| 静電容量 | 40.00nf | & plusmn; 3％& plusmn; 10桁 | |||
| 400.0nf- 400.0uf | ± 4％& plusmn; 5桁 | ||||
| 抵抗 | 600・オメガ;- 60m・オメガ; | & plusmn; 1％& plusmn; 5桁 | |||
| 上のオフテスト | ・＃・50・オメガ; | ||||
| ダイオード | 0v~2.0v | ||||
| ポートトレンド | ポイント1.6メートル | ||||
| recoder | 7mポイント | ||||
| 測定モード | Manual/オート | ||||
| アイソレーションレベル | |||||
| 最大入力電圧 | |||||
| 直接入力による入力ポート | 300vcatii | ||||
| による入力10:1プローブ | 1000vcatiii、 600vcatiii | ||||
| 最大入力電圧のマルチメータ | 直流1000v、 ac750v | ||||
| フロート電圧最大 | |||||
| フロートbncオシロスコープと地面の間の電圧 | 1000vcatiii、 600vcatiii | ||||
| 各チャネル間の電圧をフロート | 1000vcatiii、 600vcatiii | ||||
| フロートと地面の間の電圧マルチメータ | 1000vcatiii、 300vcatiii | ||||
| セキュリティ: オシロスコープ設計されなければならない処理され孤立の標準に応じてレベルiiおよび汚染度レベルli、 適用される1000vを測定するために; またはに従ってレベルの標準に汚染度レベルiiiおよびli、 適用される600vを測定するために | |||||
| 一般的な機能は、 | |||||
| ディスプレイ | カラーtft-lcd、 320・回; 240ディスプレイ | ||||
| 電源 | バッテリー付きか、 または適用するdcアダプタを得るために外部から電源 | ||||
| 動力源 | 建て- 再充電可能なリチウム電池: 7.4v4400麻雀、 バッテリーlast3.5時間; | ||||
| Dcアダプター付き: 出力100-240v50/60hz8.5v2.8a出力。 | |||||
| 重量 | 1.5kg | ||||
| サイズ | 259・回; 163・回; 53ミリメートル | ||||
| アクセサリー | 2受動プローブ、 電源ケーブル、 dcアダプタ、 ペンマルチメータ | ||||
パネルとインターフェイスを紹介
トレンドプロット記録曲線
