製品情報

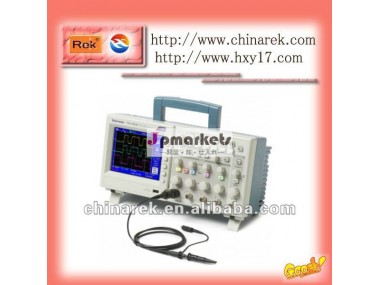

| 原産地: 中国(本土) | 銘柄: Tektronix | モデル番号: TDS2022C |
| 色: 青および白 |
包装
| 包装: ボックス |
仕様
1デジタル貯蔵のオシロスコープは2つ- 200のMHzの帯域幅3 - 2Analog 4サンプル率を運ぶ: 2 GS/s
TDS2000Cシリーズデジタル貯蔵のオシロスコープ
| TDS2001C | TDS2002C | TDS2004C | TDS2012C | TDS2014C | TDS2022C | TDS2024C |
|---|---|---|---|---|---|---|---|
表示(QVGA LCD) | TFT | TFT | TFT | TFT | TFT | TFT | TFT |
Bandwidth*3 | 50のMHz | 70のMHz | 70のMHz | 100つのMHz | 100つのMHz | 200のMHz | 200のMHz |
チャネル | 2 | 2 | 4 | 2 | 4 | 2 | 4 |
外的な制動機入力 | すべてのモデルに含まれている | ||||||
各チャネルのサンプル率 | 500 MS/s | 1.0 GS/s | 1.0 GS/s | 2.0 GS/s | 2.0 GS/s | 2.0 GS/s | 2.0 GS/s |
レコード長 | 2.5kはすべてのモデルのすべての時間基準で指す | ||||||
縦決断 | 8ビット | ||||||
縦の感受性 | 目盛りを付けられた微調整を用いるすべてのモデルの2 mVから5 V/div | ||||||
DCの垂直正確さ | すべてのモデルの±3% | ||||||
縦のズームレンズ | 縦に生きているか停止された波形を拡大するか、または圧縮しなさい | ||||||
最高の入力電圧 | 300ボルトRMS CAT II; 100つのkHzから13ボルトの上の20 dB/decadeで軽減されるPP 3つのMHzのAC | ||||||
位置の範囲 | 2 mVから200 mV/div +2 V 5 V/div +50 Vへの>200 mV | ||||||
帯域幅の限界 | すべてのモデルのための20のMHz | ||||||
入力カップリング | AC、DC、すべてのモデルのGND | ||||||
入力インピーダンス | 20 pFに平行する1 Mohm | ||||||
測定範囲 | 5 nsから50 s/div | 5 nsから50 s/div | 5 nsから50 s/div | 2.5 nsから50 s/div | 2.5 nsから50 s/div | 2.5 nsから50 s/div | 2.5 nsから50 s/div |
時間基準の正確さ | 50 PPM | ||||||
横のズームレンズ | 水平に生きているか停止された波形を拡大するか、または圧縮しなさい | ||||||
