製品情報

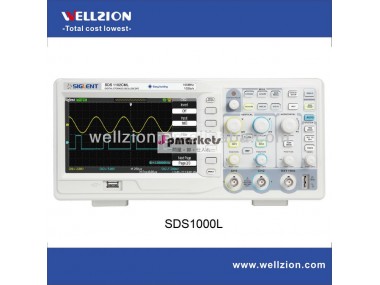

| 原産地: 中国(本土) | 銘柄: siglent | モデル番号: sds1102cnl |
| 帯域幅: 100mhzの | チャネル: Trig2channels+1ext | リアルタイムサンプリング: 1gsa/s |
| 等価サンプリングレート: 50gsa/s | 寸法: 323.1( l) mm*135.6( w) mm*157( h) mm | 重量: 2.5キロ |
仕様
7インチtft液晶、 サポート部門8x18ディスプレイ2チャンネル; 100メートル帯域幅、 等価サンプリングレート50gsa/s12種類言語
rigolオシロスコープと比較してください
| 仕様 | sds1000cnl | ds1000e |
| 帯域幅 | 70/100/200mhzの | 50/100mhz |
| チャンネル | 2ch+1ext | 2ch+1ext |
| リアルタイムサンプリングレート | 1gsa/s | 1gsa/s |
| 等価サンプリングレート | 50gsa/s | 25gsa/s |
| メモリ深セン | 40kpts | 1mポイント |
| 独立した垂直チャンネル | サポート | をサポートしていない |
| オートmeasurment | 32種類 | 22種類 |
| レコード機能 | 2500フレーム | 1000フレーム |
| レコーダー機能 | 本当の- 時間の記録遅い信号 | をサポートしていない |
| インターフェイス | Usbホスト、 usbデバイス、 rs-232、 パス/失敗する | Usbホスト、 usbデバイス、 rs-232、 パス/失敗する |
| ディスプレイ | 7"(8・回; 18)カラーtft-lcd | 5.7"(8・回; 12)カラーtft-lcd |
オシロスコープgwinstekと比較してください
| 仕様 | sds1000cnl | Gds-1000-u |
| チャンネル | デュアル | デュアル |
| 帯域幅 | 70/100/200mhzの | 50/70/100mhzの |
| リアルタイムサンプリングレート | 1gsa/s | 250msa/s |
| 等価サンプリングレート | 50gsa/s | 25gsa/s |
| メモリ深セン | 40kpts/ch | 4kpts/ch |
| トリガソース | Ch1,ch2,ext、 ext/5,acライン | Ch1,ch2,ext、 acライン |
| トリガータイプ | エッジ、 パルス、 ビデオ、 スロープ、 代替 | エッジ、 パルス、 ビデオ |
| オートmeasurment | 32種類 | 19種類 |
| 数学 | +、-、 ※、/、 fft | +、-、 fft |
| のカーソル | マニュアル、 トラック、 オート | マニュアル、 オート |
| 言語 | 12種類 | 11種類 |
| pictbridgeプリント | サポート | をサポートしていない |
| パス/失敗する機能 | サポート | をサポートしていない |
| データロガー | サポート | をサポートしていない |
| インターフェイス | Usbホスト、 usbデバイス、 rs-232、 パス/失敗する | usbホスト、 usbデバイス |
| 外部記憶 | ビットマップ、 csv、 波形、 設定 | ビットマップ、 csv |
| ディスプレイ | 7"( 8・回; 18) カラーtft-lcd | 5.7"( 8・回、 10) カラーtft-lcd |
