製品情報
| 原産地: 中国(本土) | 銘柄: owon | モデル番号: tds8204 |
包装
| 包装: オリジナルのpacakge |
仕様

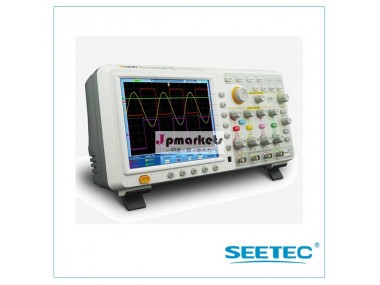

デジタルストレージオシロスコープ8インチの液晶タッチスクリーン4チャンネル7.6mレコード長100-200mhz帯域幅
tdsowonシリーズ4チャンネルデジタルオシロスコープ・200mhzの帯域幅
インチtftカラーディスプレイ
最大200mhzの帯域幅、 リアルタイム2gs/sサンプルレートまで
-7.6mレコード長
-50、 000wfms/s波形取率
ズーミング- 波形( 水平/垂直)、 と省
Fft- ポイント( 長さ、 と解像度可変)
-マルチ- ウィンドウの延長
-ユーザ- 親しみやすい声警告
-8インチ800×600ピクセルlcdハイデフ
-マルチ- 通信インタフェース: usb、 vga、 lan
アプリケーション
電子回路デバッグ回路のテスト
設計と製造 教育と訓練
自動車整備とテスト
モデル | tds8204 | ||
帯域幅 | 200mhzの | ||
チャネル | 4 | ||
サンプルレート | 2gs/s | ||
波形取率 | 50、 000wfms/s | ||
ディスプレイ | 8" タッチスクリーンカラー液晶 | ||
入力カップリング | dc、 ac、 とgnd | ||
入力インピーダンス | 1m・オメガ;& plusmn;2％、 と並列に10pfの±5pf; 50・オメガ;& plusmn;1％ | ||
プローブ減衰因子 | 1x、 10倍、 100x、 1000x | ||
最大入力電圧 | 1m・オメガ;入力インピーダンス: 400v( pk- pk)( dc+ac、 pk- pk); 50・オメガ;入力インピーダンス: 5v( pk- pk)( dc+ac、 pk- pk) | ||
チャネル分離 | 50hz:100:1; 10mhzの:40:1 | ||
補間 | 罪( x)/x | ||
レコード長 | 7.6m | ||
横長尺( s/div) | -100s/div2ns/div、 ステップで15- 2- | ||
間隔( t) 精度( 全帯域幅) | シングル:±(1インターバル時間+100ppmの・回;読書+0.6ns)、 平均> 16:±(1インターバル時間+100ppmの・回;読書+0.4ns) | ||
垂直解像度( a/d) | 8ビット分解能( 4チャンネルを同時に) | ||
垂直感度 | -2mv/div10v/div( で入力) | ||
アナログ帯域幅 | 200mhzの | ||
Lf対応させていただきます( ac、- 28dbi) | ・ge;5hzの( で入力、 acカップリング、- 28dbi) | ||
立ち上がり時間 | ・ル;1.7n | ||
dc精度 | ±3％ | ||
トリガータイプ | エッジ、 パルス、 ビデオ、 スロープ | ||
トリガーモード | オート、 通常の、 シングル | ||
トリガーレベル範囲 | ±div6画面からセンター | ||
トリガーレベル確度( 代表値) | ±0.3div | ||
Line/フィールド周波数( ビデオ) | ntsc、 pal、 標準およびsecam | ||
自動測定 | vpp、 vavg、 vrms、 freq、 期間、 vmax、 vmin、 vtop、 vbase、 オーバーシュート、 シュート、 | ||
波形演算 | +, -, ・回;, 悪ノfft | ||
波形ストレージ | 波形4参照 | ||
lissajous図 | 帯域幅 | 全帯域幅 | |
位相差 | ±3度 | ||
カーソル測定 | v、 とtのカーソルの間 | ||
通信ポート | usbホスト、 usbデバイス、 vga、 lan,aux | ||
電源 | 100から240vac、 50/60hz、 catii | ||
次元( w・回;h・回;D) | 380・回;180・回;115( mm) | ||
重量( パッケージなし) | 1.5キロ | ||
