製品情報

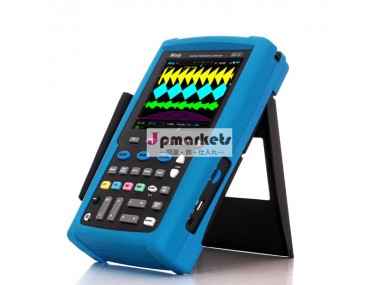

原産地: 中国(本土) | 銘柄: micsig | モデル番号: ms310it |
モデル: ms310it | 上昇- 時間: ≤3.5ns | 隔離されたチャネル: サポート |
本当の- 時間サンプリングレート: シングルチャンネル: 1gsa/s、 デュアルチャネル: 500msa/s | シリアルバスデコード: をサポートしていない | メモリ深セン: シングルチャンネル: 240kpts、 デュアルチャネル: 120kpts |
サイズ: 254mmx160mmx60mm | 重量: メインユニット: 1380g、 アクセサリー: 691g、 バッテリー: 276g |
包装
包装: カーボンパッケージ。 |
仕様
-1gsa/sリアル- 時間サンプリングレート、 メモリ深セン240kpts- の機能を統合するオシロスコープ、 マルチ- 計ととレコーダー
製品の説明
物理的な測定など13ac/dc電圧、 電流、 性等。
モデル | ms310it | ms320it |
帯域幅( bw) | 100mhzの | 200mhzの |
立ち上がり時間 | ・ル; 3.5ns | ・ル; 1.75ns |
リアルタイムサンプリングレート | シングルチャンネル: 1gsa/s、 デュアル- チャンネル: 500msa/s | |
メモリ深セン | シングルチャンネル: 240kpts、 デュアル- チャンネル: 120kpts | |
隔離されたチャネル | サポート | |
最大の波形取率 | -( アップグレードすることができ50kwfms/s) | |
シリアルバスデコード | をサポートしていない | |
垂直システム | ||
チャンネル | オシロスコープ2チャンネル、 チャネル1マルチメータ | |
限られた帯域幅 | 20mhzの | |
カップリングモード | dc、 ac、 gnd | |
入力インピーダンス | 平行1m・オメガ;& plusmn; 1%と15pf& plusmn; 120pf | |
垂直感度 | 5mv/div~50v/div | |
垂直解像度 | 8ビット | |
最大電圧入力 | 600v猫・#8545; 猫300v・#8546; | |
フローティング電圧からchsgndに | 猫1000v・#8545; 600v猫・#8546; | |
dc垂直精益 | 5mv/div~50v/div、 2.0% | |
水平システム | ||
するとタイムベース | 4ns/div~10s/div | |
するとタイムベース遅延範囲 | -12divs~50s | |
するとタイムベース精度 | は20ppm | |
サンプルモード | 通常の、 平均、 pk-pk、 封筒 | |
動的なレコード | -( アップグレードすることができ) | |
波形店 | Ref4波形( canにアップグレードすることがフラッシュディスクストレージ) | |
トリガーシステム | ||
トリガータイプ | エッジ、 パルス、 ロジック、 シリアルバス( uart、 lin、 することができ、 spi、 i2c) | |
トリガーカップリング | Dc、 ac、 高- 周波数抑制、 低- 周波数抑制、 ノイズ抑制 | |
トリガーモード | オート、 通常の、 シングル | |
トリガソース | Ch1,ch2 | |
阻害範囲 | 200ns~10s | |
測定 | ||
の自動測定 | 31種類 | |
カーソルタイプ | 水平カーソル、 垂直カーソル、 十字カーソル | |
数学 | ||
オペレータ | +、-、 ※、/ | |
fftの設定ウィンドウ | 長方形の、 ハミング、 blackman- ハリス、 ハニングが | |
ディスプレイの機能 | ||
画面 | 5.7インチtftlcdタッチスクリーン | |
解像度 | 640*480 | |
3d波形表示 | をサポートしていない | |
グリッドゾーンの波形表示 | 水平12divs* vertical8divs | |
フォーム | Ytフォーム( canようにアップグレードするxy状) | |
永続化する | オート、 または100ms~10s・infin; | |
I/oポート | ||
ミニusb2.0 | pcに接続し | |
Usb2.0 | に接続しフラッシュディスク | |
wifi | をサポートしていない | |
マルチメータ | ||
測定タイプ | 物理的な測定10、 電圧などの、 電流、 抵抗、 静電容量、 ダイオード、 等 | |
測定精度 | 4ビット | |
計測表示 | 最大、 平均、 分、 タイムスタンプ付き値、 相対測定 | |
データロガー | ||
ロガー含有量 | マルチメータ測定、 のオシロスコープの波形、 オシロスコープ測定 | |
ロガーするとタイムベース | マルチメータ測定、 10s/div20min/div〜; オシロスコープオシロスコープの波形測定10s/div〜20min/div100us/div2min/div〜 | |
ロガー時間の長さ | 最大17日( canにアップグレードすることがフラッシュディスク記録) | |
パワー | ||
電源アダプタ | 入力: 100-240vac、 50-60hz、 2a; 出力: 12vdc、 5a | |
バッテリー | 容量: 7.4v/6000mah、 作業時間: 4~5時間 |
