製品情報

原産地: 中国(本土)	銘柄: gomelong	モデル番号: dtsy5558
ジスプレー体: lcd	段階: 三相	測定エネルギー範囲: 00000.0--- 99999.9キロワット時
正確さのクラス: 1.0または2.0s	出力電圧: 3*57.7/100vまたは3*220/380v	実用温度: -25℃- 55℃
次元: 230mm*144mm*76mm	色: 銀	最大電流: 100a

包装

包装: で輸出カートン内部の泡箱

仕様

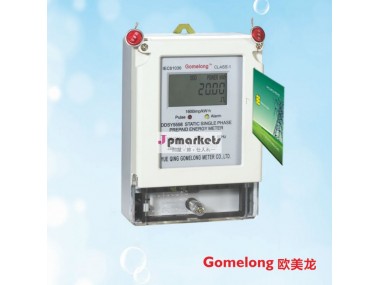

1.ddsy5558単相プリペイド電気メーター2.icカードプレ- 支払われたメーター3.インテリジェント制御; 4.データリードバック; 5.アップca

1.一般的な

単相プリペイド電気メーターddsy5558を採用していマイクロ- 電子技術、 それは高い精度と低消費電力、 することができ、 パフォーマンスiec61036に準拠してい。

を採用し、 それに大- 規模集積( lsi) および表面実装技術( smt)、 主なコンポーネント使用国際的に有名なブランド、 メーターが信頼性が高いのでと長寿命。 メーターのケース火を使う- 性abs材料、 メーターの構造とは空気- 対策済み。 シングル- チップで処理システムを担当モジュールデータ操作。

このメーターを開発の目的は電力消費量を制御。 ユーザーが購入する必要がありがメーターランニングを有効に電気を。 メーターをすることができようにユーザに通知することで電気を購入して残ったときに、 アラーム電気が限られて、 とオフを切り替えるときに自動的に電源を電気使用アップ。 それ・rsquo; また、 できることsを制限するために消費する電力最大。 各メーターものと一致するメモリカード、 とメーター交換できるカードを使用してデータをbi- 方向的にカード読み取り装置を介して。 ユーザー獲得し・rsquo; ても、 電気を失うトンを失った家康はユーザーカード、 新たなカードが許容されているため。

 2.仕様

定格電圧		100v、 220v、 230v、 240v
基準周波数		50hz
(現在の基本最大電流)、	3・回; 1.5( 6)	5( 20)、 10( 40)、 15( 60)、 20( 80)、 30( 100)

 3.技術データ

適用規格	Iec61036-2000
サービスの有効期間	10年
精度クラス	クラス1,class2
作業温度	-25・度; c~+55・度; c
始動電流	1=0.004ibクラス; 2=0.005ibクラス。
始動電流( ct)	1=0.002inクラス; 2=0.003inクラス
動作電圧範囲	0.9~1.1un
消費電力	=2w、 5va
過電圧保護	6kv
相対湿度	=95%

4.機能

-エネルギー表示lcdで

-制限消費する電力最大

-自動ときに電源をオフ過負荷

-警告ときに電気不全

-電源を遮断します電気使用するときにアップ

-パルス出力

操作オプション機能によって示されるパルスled: 抗- 耐タンパー機能をddsy5558と抗- 耐タンパー機能を拡張端子カバーは、 抗- タンパーad7751ad7755測定チップセットの代わりに、 電流トランスを持っていると余分なものを除いてシャント、 がないので、 ループや2測定メーターがあっても正しく対策のエネルギー消費電流が逆になっ、 次の状況だけ4つ詳細。



5.動作原理

メーターは電圧信号を収集し、 ポテンショメータから。 電流信号から収集され、 シャントを介して信号を得るために乗じ掛け算デバイス、 と後周波数変換する、 カウントパルスを得る、 であると直接比で、 製品の電圧と電流。

のカウントパルス電気エネルギーはcpuに送信されを通して処理するエレクトロ- カップリング、 とに格納する操作の後に不揮発性eeprom。 これらのパルスと情報からicカードとともに保存されているいくつかのボリューム、 電気・監視データの要求は、 マイクロ処理システムによって処理され、 メーター内のディスプレイ信号を提供した後、、 警告および切削- オフ状態など。

図は以下の通りです:
