製品情報
原産地: 中国(本土) | 銘柄: パイロット | モデル番号: pmac735 |
測定の現在の範囲: 0~50、 000a | 測定の電圧範囲: 0~500kv | 正確さのクラス: 0.2 |
実用温度: -20~+60 | 次元: 96×96ミリメートル | 計量: 真の実効値、 1秒時間をリフレッシュ |
入力: 金利現在: または5a1a | 周波数: 50または60hz | 過負荷: 130%の定格、 継続的に |
電源の周波数は耐圧: Ac2kv/分 | インパルス耐電圧: 4kv( ピーク)、 1.2/50us | 電源: 85~265vac、 80~300vdc |
電力損失: <2va | ipインデックス: Ip54( フロントパネル) とip20( ケース) | 動作温度: -20â~+60â |
包装
包装: 8個/ctns |
仕様
1. 力メートルは電圧、流れ、力、力率、KWHのkvarh 2. RS485/Modbus 3.力の質の分析4. DI/DOを測定する

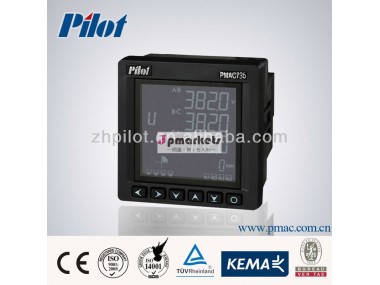

PMAC735力メートルは特色になる:
1. LV/HVの電圧システムのためのスーツ
2.すべての実時間測定を用いるコンパクトデザイン
3.基本的な単位および任意モジュールから成りなさい
4.統合されたエネルギーデータのバックアップ10年の
5.大きいLCDの高い明るさ、自動スクローリング
6.高精度、VまたはI 0.2%、KWHはであるクラス1である
7.プログラム可能なCTおよびPT
8.取付けること容易なプラグイン可能なターミナル
9.パネルのサイズ: 96 x 96mm
10.パスワードは保護する
PMAC735力メートルの基本的な機能:
1つのRS485コミュニケーション、手段を提供し、実時間変数を表示しなさい:
1.電圧Ua、Ub、Uc、Uab、UbcのUca、
2.、Ib、IC現在Ia、
3.活動的なパワーPaのPb、PC、∑P
4.反応力- Qa、Qb、Qcの∑Q
5.明白な力SaのSb、Scの∑S
6.力の要因PFa、PFb、PFcの∑PF
7.頻度
8.活動的なエネルギーKWH (4つの象限儀)
9.反応エネルギーkvarh (4つの象限儀)
10.要求および最高。 I、P、Q、Sのための記録
11. U、Iのための不均衡率
12。 最高。/最少価値
PMAC735力メートルのディディミアムはモジュールをする:
1. 4状態は+ 4つのリレー出力を入れた
2. 8状態は+ 2つのリレー出力を入れた
3. 8状態は+ 2パルス出力機構を入れた
4. Profibusの通信モジュール
PMAC735力メートルの任意機能:
1.第31調和解析まで、Kの要因、THD
2. SOE (イベントログ)
3。 1 4~20mAアナログ出力
変数 | 正確さ |
電圧 | 0.2% |
現在 | 0.2% |
力 | 0.5% |
力率 | 0.5% |
頻度 | 0.01 |
アクティブな電源 | 1.0% |
反応力 | 2.0% |
THD | 1.0% |
調和的 | 1.0% |
不均衡率 | 1.0% |
