製品情報
| 原産地: 中国(本土) | 銘柄: diamonti | モデル番号: Dp-007 |
| 材料: 光学ガラス | 表面質: 40/20 | 次元の許容: ±0.1mmで |
| 角度許容: <1アーク分 | 平坦: 1/4ラムダ | 製品名: bk7光学プリズム |
| 大きさの範囲: 10200ミリメートル- | 寸法公差: ±0.1mmで | 角度の許容範囲: <1アーク分 |
| 表面品質( スクラッチ・掘る): 40/20 |
包装
| 包装: につき一枚ティッシュペーパー、 外箱あたり適量。 |
仕様
光学プリズムbk71.寸法公差: +/- 0.1ミリメートル2.公差天使:< 1アーク分3.表面品質: 40-20

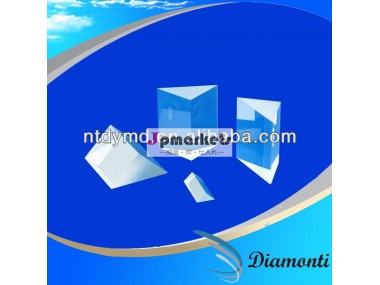

bk7光学プリズム
透明な光学式プリズムはフラット研磨を持つ要素を屈折させている表面、 を反射または光を分散させる。 むしろ彼ら内側に簡単に位置させることができる、 光学系を提供し、 優れた熱安定性。 内部全反射光を回避することができる光路中の損失。
製品の一例:
- 右角度- プリズム
- 菱形プリズム
- ペンタプリズム
- tirプリズム
- キューブビームスプリッター
- 屋根プリズム
- ポロプリズム
利点:
- マスターdiamontiバリューチェーン全体とその信頼性の高い製品ポートフォリオを活用していを生成するためにカスタマイズされたプリズム
- ユニークなプリズムに提供していますdiamonti異なる処理段階: マット、 磨かれた、 コーティングされた、 超硬と組み立て
- 最も適切な処理方法( cncまたは押す) が選択された量に応じて、 ガラスのサイズと種類のために選ばれ、 最高品質の製品を提供する効率的な生産を実現しながら、
- 柔軟な生産・ndashする; 単一部分から連続生産に
- カスタマイズされたコーティング
- 糊付けに豊富なノウハウ、 セメンチングとサブ- 組み立てを統合するために設計されたハードウェアのプリズムにカスタム
プリズムはとして利用可能:
供給形態 | 寸法 | 製品の一例 |
pressingsは | 10・ndashする; ミリメートル200 |
|
カットブランク | ||
プリズム
| ||
プリズム
| ||
サブ- アセンブリ |
応じてお客様にあります& rsquo; sの仕様、 2つの異なる製造プロセスのベストを提供することが可能とするために、 製造可能な品質より効率的に:
1)を押す:
光学ガラスのプリズム光学プリズム||bk7プリズムガラス
溶融・rarr; 押す・rarr; 研磨・rarr; コーティング・rarr; サブ- アセンブリ
光学ガラスのプリズム光学プリズム||bk7プリズムガラス
2)cncマシニング:
溶融・rarr; cnc- ソーイング( カットブランク) ・rarr; 研磨・rarr; コーティング・rarr; サブ- アセンブリ
使用される材料
- 光学ガラス
- 溶融シリカ
属性 | 商用品質 | 精度の品質 | 超- 高精度品質 |
サイズ | 10200ミリメートル- | 10200ミリメートル- | 10200ミリメートル- |
Tolerance*サイズ | ± ミリメートル0.2 | ± 0.1mmで | ± 0.05mm |
角度tolerance* | <1.5アーク分 | <1アーク分 | <10アーク秒 |
表面accuracy* | 1・ラムダ; | ・ラムダ;/4 | ・ラムダ;/10 |
表面品質( スクラッチ・掘る) ※ | 80/50 | 40/20 | 20/10 |
Arcoating* | Ravg< 1.5% | Ravg< 0.5% | カスタム設計された |
Quantity*順序 | シリアルへproduction*1個から | ||
※に応じて顧客・rsquo; sの仕様。 お問い合わせください。
生産工程:
