製品情報
| 原産地: 中国(本土) | 銘柄: ソーラーなければならない | モデル番号: mdシリーズ |
| 段階: 三相 | 保護: 短絡 | 重量: 300キロ |
| 出力電圧: 220v | タイプ: オンラインで | 適用: 器械使用 |
| 入力力率: â¥0.85( オプションâ¥0.95) | 相: 3l+n+g | 定格電力インバータ: 90％の定格容量 |
| 波高の因子: >5:1 | 出力波形の歪み度: 正弦波、 線形負荷< 3％、 非- 線形負荷< 5％ | 過負荷保護: 115%通常の仕事125%10分、 150％1分、 200％1s |
| オーディオアラート機能: 任意の障害が発生すると、 通知を送ります | テレコムインターフェイス: Rs232、 rs485.ドライ接点インターフェース、 snmpカード( ネットワークリモコン) | 充電電流: 0.1c( 自動バッテリー容量に応じて調整する) |
| 保証: 2年 |
包装
| 包装: インバーターを保護するための木のパッケージ |
仕様
3/1段階は低頻度インバーター10-30KVAオンライン二重転換IGBTのインバーターによって隔離される変圧器を持ち上げる
三相upsインバータ380v10kva15kva20kva30kva
1.特徴
1. pure sine wave output、 true online double conversion
2. wide input voltage range
3. can be set to eco mode
4. with epo function
5. can be with 100% unbalance load
6. adopt the fourth layer pcb、 and smd technology
7. sixth generation igbt、 much higher efficiency、 lower temperature、 more reliable
8. full protection、 overload、 over voltage、 short circuit、 over temperature etc
9. cold start
10。 generator compatible
11. with rs232 and rs485 standard collocate、
12. option smmp and dry contact connection
13. option battery manage function
Nice interface design、 lcd display the ups operating status。
Built in control board design、 have on need of any adjustment、 easy to maintenance。
Overload protection: when overload、 setting to auto- 転送、 overload detection and reset、
If overload vanish、 auto- transfer to ups。
Soft start- up protection: when turn- on ups or after turn- off discharge restoration powersupply for ups、Avoid transient varying output。
Double reserve power supply system、 operation reliability、 to ensure power supply orprecision equipments。
Rs232 communication interface、 provide intelligent supervisory software to ups。
The card insertion add- on snmp( オプション)、 support remote supervisory for network。

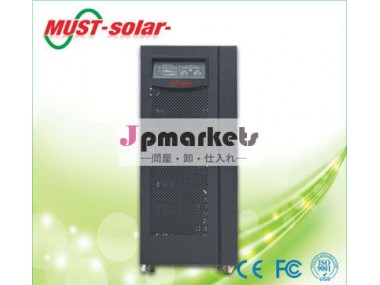

2.写真
3.仕様
タイプ | Md-10 | Md-15 | Md-20 | Md-30 | Md-40 | Md-50 | Md-60 |
(kva) | 10 | 15 | 20 | 30 | 40 | 50 | 60 |
Input capacity( a) | 20 | 30 | 40 | 60 | 80 | 101 | 121 |
作業 | 6pulse ( 12 pulse option) 整流器 | ||||||
相 | Three phase +n+g | ||||||
電圧 | 380vac& plusmn; 25％ | ||||||
周波数 | 50hz& plusmn; 5％、 60hz& plusmn; 5％ | ||||||
thd | ・＃・5％ | ||||||
Soft start | 0~100% 5s | ||||||
Output voltage | 405/432vdc | ||||||
Set the dc voltage | 378~432vdc( set them by our engineer) | ||||||
タイプ | Md-10 | Md-15 | Md-20 | Md-30 | Md-40 | Md-50 | Md-60 |
Max current discharge( a) | 27.6 | 42.5 | 55 | 82 | 108 | 135 | 162 |
Battery type | メンテナンス- free lead acid battery | ||||||
バッテリー | 30~32pcs | ||||||
Dc voltage | 360/384vdc | ||||||
Float voltage | 360/432vdc ( once of three months charge 、 charge votage 435/464vdc) | ||||||
Charge power | Rated power@ 20%( automatically change follow the batteries ) | ||||||
タイプ | Md-10 | Md-15 | Md-20 | Md-30 | Md-40 | Md-50 | Md-60 |
Rated power | Capacity ・回; 0.8( キロワット) | ||||||
相 | Three phase +n+g | ||||||
電圧 | 380分の220vac& plusmn; 1％( state load)、 | ||||||
周波数 | 50hz& plusmn; 0.5パーセント、 60hz& plusmn; 0.5パーセント( with battery) | ||||||
Output frequency | ・＃・& plusmn; 0.5パーセント( no in phase) | ||||||
Input frequency | 50hz& plusmn; 5％ | ||||||
Crest factor | 3:1 | ||||||
波 | Sine wave | ||||||
Output waveform | Sine wave 、 linear load・＃・3％; 非- linear load・＃・5％ | ||||||
Dynamic characteristics | ・＃・& plusmn; 5％ ( 0& larr; ・rarr; 100%負荷) | ||||||
Recover time | ・＃・10ms | ||||||
過負荷 | 125% 1min、 150％ 1s | ||||||
Inverter efficiency | ・ge; 95％ load) ( with100% load) | ||||||
5. アプリケーション
Md- c series is three phase in and out online ups、 mainly for the it device、 date center、 precision楽器、 bank 、i ntelligent equipment、 securities electric factory 、 トラフィック、 industry and so on
