製品情報

条件: 新しい	タイプ: 自然な循環	使用法: 発電所
構造: 火管	圧力: 高圧	様式: 横
燃料: 石炭燃焼	原産地: 中国(本土)	銘柄: 土地
モデル番号: Bb-1002	提供される売り上げ後のサービス: 利用できるエンジニア機械類を海外に整備するため

包装

包装: スチールフレーム

仕様

付属の図面と処理

1.設計パラメータ:

1.operationパラメータ

シナリオ12シナリオ

ガス出口温度423・度; c453・度; c

ボイラーの水入口温度104・度; c104・度; c

定格蒸気圧力mpa1.0551.055mpa

定格蒸気温度181・度; c181・度; c

定格蒸気流量5.2トン/ht7.4/h



2.メインキャラクター:

構造用2.1キャラクター

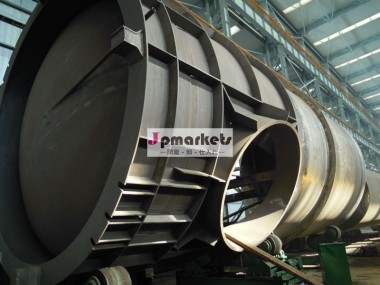

は、 廃熱ボイラーは屋外水平煙管ボイラーと珠がボイラーシェルと入口・出口煙ボックス。 ことで、 流用入口ガスは煙ボックスと洗い上げ煙管垂直方向での、 最終的にが収束て流出する出口から煙ボックス。 を避けるために直接的なために洗わフロントチューブによるシート高- 熱ガス、 耐火保護は、 表面上にキャストのフロントチューブシートと耐火保護チューブは入口にインストールされておりの煙管。 蒸気空間は、 上部に位置し煙管ボイラーシェルの一部、 とワイヤーメッシュデミスタ上にインストールされている蒸気出口蒸気用- 水分離。 廃熱ボイラーは、 全体でサポートされているサドル2つ; 一つの方向に沿っては、 ガスの流れは固定支持基盤の上に、 固定されてい8時までアンカーボルト、 他の人がスライディングをサポート。



2.2ための図・キャラクター加熱熱力学計算

名	ユニット	シナリオ1	シナリオ2
ガス流量	nmの3/h	13313	19971
ガス入口温度	・度; c	1000	1000
ガス出口温度	・度; c	423	453
蒸気流量	Kg/h	5.2	7.4
蒸気圧力	mpa	1.055	1.055
蒸気入口温度	・度; c	181	181
蒸気出口温度	・度; c	181	181
熱伝達容量	Mcal/h	220.3	209.3
伝熱面積	m2	136	136
気体の流量	5m/s	24.3	37.3



3.主材料、 重量やメーカーのボイラー( シンプル代数)

名	主要な部品名		材料	仕様	重量(トン)
廃熱ボイラー	ボイラーシェル,フラット管板	sa516gr70		・φ;2040・回;20	18
	煙管	sa210		・φ;57・回;5
	内部デバイス、,フロント煙ボックス,背面煙ボックス ,その他付属品	sa516,Q235-a
	プラットフォームと階段	Q235-a
	コランダム保護管,鋳造材料	300(スペアパーツなど)+1.2m3
主な材料		メーカー
sa516ボイラープレート		上海のない。 3鉄鋼工場
Sa210高- 高圧ボイラーチューブ		上海宝グループの共同。
コランダム保護管,鋳造材料		新しいタイプのセラミック耐火huake製品の共同。、 株式会社。



4.供給の範囲( ボイラー適切な)

4.1廃熱ボイラー

(1)ボイラー運ばれました工場からさまざまな部分で: 適切なボイラー、 ボイラーベアリング部品、 操作のプラットホーム、 階段、 ガス入口及び出口。



(2)コランダム保護管、 耐火鋳造材は必要によってボイラー前部管板( を含むサイト構築)
