製品情報
| 条件: 新しい | 原産地: 中国(本土) | 銘柄: timac |
| モデル番号: tm800 | タイプ: 普遍的 | CNCまたはない: 正常 |
| 電圧: 顧客ごとの要求として | 力(W): 5.5キロワット( v)、 4キロワット( h) | 次元(L*W*H): 22201790x2360mm |
| 重量: 2650kg | 証明: ce規範 | 保証: 12ヶ月 |
| フライス盤: 汎用放射状フライス盤 |
包装
| 包装: ウッドケース( can燻蒸される) |
仕様
タレットのフライス盤1.Tableのサイズ: 1250年x 360mmの2.Spindle速度: (16steps) 70-7200 (V)、(12steps) 60-1800 (H) 3.CEの標準

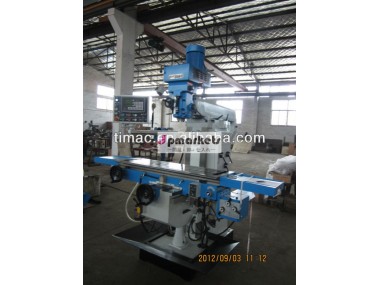

テーブルサイズ360×1250mm/汎用放射状フライス盤/tm800
スロッティング付き·アタッチメント( オプション)
特徴:
汎用放射状フライス盤
1. hardened and ground table surface;
2. automatic feeds on x、 y axes、 motorized rise and fall of table on z axis;
3. spindle sleeve can tap、 automatic feed with 3 speeds;
4. headstock swivels & plusmn; 90・度; 右から左へ、 チルト& plusmn; 45・度; ために定めからバック(tm500)
5. drill depth stop with display of measurement;
6. rectangular column guide way with high stability(tm600tm700tm800、、)
パラメータ:
モデル | ユニット | tm500 | tm600 | tm700 | tm800 |
tableサイズ |
| X1250 320 | X1250 320 | X1250 320 | X1250 360 |
Spindle taper | Iso40( v)、 Iso40( h) | Iso40( v)、 Iso40( h) | Iso40( v)、 Iso40( h) | Iso40( v)、 Iso50( h) | |
Diameter of quill | ミリメートル | 95 | 120 | 120 | 120 |
Distance from spindle to table | ミリメートル | 9& plusmn; 0-370 | 90-490 | 90-490 | 135-535 |
Distance from horizontal スピンドルto table | ミリメートル | 0-280 | 0から400 | 0から400 | 230 |
Distance from spindle to column | ミリメートル | 200-700 | 200-700 | 200-700 | 200-700 |
Spindle speed | r。 p。 m | (16steps)80-、 5440( v)、 (12steps)40- 1300( h) | (16steps) 70- 7200( v)、 (12steps) 40- 1300( h) | (16steps) 70- 7200( v)、 (12steps) 40- 1300( h) | (16steps) 70- 7200( v)、 (12steps) 60- 1800( h) |
Spindle travel | ミリメートル | 127 | 145 | 145 | 145 |
Quill feed | ミリメートル | (3steps) 0.15、 0.08、 0.25 | (3steps) 0.4,0.08、 0.15 | (3steps) 0.4,0.08、 0.15 | (3steps) 0.4,0.08、 0.15 |
最大。 drilling capacity of auto- 給餌 | ミリメートル | 10
| |||
Head swivel( right to left) | ± 90・度; | ||||
Head tilt( fore to back) | ± 45・度; | - | - | - | |
Table travel( 縦方向/cross/垂直タイプ) | ミリメートル | 600/300/280 | 600/300/400 | 800/300/400 | 1000/320/400 |
X、 y axes feed speed | ミリメートル/min | 22-555 | |||
X、 y axes rapid feed speed | ミリメートル/min | 1080 | |||
Z axis rapid elevate speed | ミリメートル/min | 590 | |||
Z axis rapid elevate motor power | w | 750 | 750 | 750 | 1100 |
最大。 weight of workpiece | キロ | 300 | 300 | 300 | 400 |
T slot( 無。/幅/距離) | ミリメートル | 3/14/70 | 3/14/70 | 3/14/70 | 3/18/80 |
Main motor | キロワット | 2.2( v)、 2.2( h) | 3.75( v)、 2.2( h) | 3.75( v)、 2.2( h) | 5.5( v)、 4( h) |
X、 y axes auto- feed drive motor | w | 750 | |||
Coolant pump power | w | 40 | 40 | 40 | 90 |
Overall dimension | ミリメートル | 17001500x2150 | 17001500x2270 | 17801500x2270 | 22201790x2360 |
N。 w。/g。 w。 | キロ | 1450/1600 | 1550/1650 | 1650/1750 | 2450/2650 |
***Standard items:
5hp taiwan made step pulley type milling head、 mill chuck・コレット、 draw bar、 machine vise、 horizontal mill arbor、 coolant system、 work lamp、 table elevating motor、 convergent panel、 wrench、 spanner、 middle sleeve、 elevating rotary handle、 oil collecting plate、 operation manual( english edition)。
***Optional items:
3- axes dro; 5hp taiwan made variable( 無段階) speed type milling head; air power draw bar; 58pcs clamping kits; universal dividing head; rotary table
