製品情報
| 条件: 新しい | CNCまたはない: CNC | 原産地: 中国(本土) |
| 銘柄: R&c | モデル番号: tpx6111 | 電圧: 220v/380v/420v/440v |
| 力(W): ３７ＫＷ | 次元(L*W*H): 4910*2454*2950mm | 重量: 40トン |
| 証明: isoce | 提供される売り上げ後のサービス: 利用できるエンジニア機械類を海外に整備するため | 色: あなたが必要として |
| 材料: 高品位鋳鉄 | 機能: 退屈な; フライス |
包装
| 包装: 木製ケース |
仕様
木工水平tpx6111用ボーリングマシンベアリングiso9001品質システムの高品質ボーリングマシンメーカー
木工水平tpx6111ベアリング用ボーリングマシン
1.マシンツールの紹介:
Cnc平面をtpx6111中ぐりフライスマシンは、 新開発の高- トルク、 高効率、 高剛性、 特徴状態の--- をアート工作機械。 要件に応じて異なるシステムでユーザーの、 異なる精度ターンテーブルサイズの異なるグレード異なる形成することができる、 マシンの仕様。 は、 最も普遍的なマシンを多用してツール、 マシンの広い範囲に属する大、 その性能は退屈な、 フライス、 掘削、 リーマ、 平面フライス加工プロセス、 特に多孔質処理するのに適して部門、 正確なピッチをより多く必要とするボックス- 形の部品、 ラック、 金型部品加工、 でワークを一つのクランプ、 オート- 完全なフライス加工、 退屈な、 掘削、 リーマ、 フライス、 タッピングおよび他のプロセス。 7- 軸制御、 軸、 円弧補間や加工の3- 次元表面を実現することができる。 フライスヘッドと、 フラット回転ディスクやその他の付属品加工を展開するには、 本機の容量。
マシン状態を使用していの--- を芸術機械、 電気、 油圧統合の新技術の開発、 費用- 効果的な重い工作機械cnc、 の広い範囲加工と完全に機能cnc高精度と生産効率。 が装備されているマシンをシーメンスcncシステムとacデジタルサーボドライブシステム、 いるシステムでは、 強力なデータパッケージと低故障率、 性能は非常に安定し、 を達成するためにマルチ- 軸、 機能的な補償、 データ通信とスイッチング、 アナログ表示、 固定の様々な加工サイクル、 工具管理を。 異なる容量ツールライブラリを選択しているフィクスチャを実装しマルチ- タスキングシーケンス複雑な自動化処理; 軸構成を無限ループフィードバックシステムも処理することができ、 より精度の高いコンテンツとプロセス。
2.、 使用環境の工作機械:
電源: 3ac380v& plusmn; 10％50hz& plusmn; 1hzの
高度: ・ル; 1500メートル
温度: 〜455・度;
相対湿度: ・ル; 85％
環境: 有害なおよび腐食性ガス、 液体、 ほこり; 強い振動なしで、 強い磁気放射。
3.主な技術パラメータ( 標準):
仕様 | ユニット | tpx6111 | tpx6111a | tpx6113 | tpx6113a | Tpx6113a/2 |
スピンドル径 | ミリメートル | 110 | 110 | 130 | 130 | 130 |
主軸テーパ | モールステなし。 6 | モールステなし。 6 | メトリック80 | メトリック80 | メトリック80 | |
(7時24no50) | (7時24no50) | (7時24no50) | (7時24no50) | (7時24no50) | ||
速度範囲のスピンドル | R/min | 8-1000 | 8-1000 | 4-800 | 4-800 | 4-800 |
メインモーターのパワー | キロワット | 7.5 | 7.5 | 15 | 15 | 15 |
頭が直面している直径 | ミリメートル | 600 | 600 | 750 | 750 | 750 |
テーブルサイズ( l*w) | ミリメートル | 1140*1000 | 1140*1000 | 1600*1400 | 1600*1400 | 1800*1600 |
最大。 負荷のテーブル | キロ | 2500 | 2500 | 8000 | 8000 | 8000 |
X- 軸の旅 | ミリメートル | 1000 | 1350 | 1600 | 2000 | 2000 |
Y- 軸の旅 | ミリメートル | 1000 | 1000 | 1500 | 1800 | 2000 |
Z- 軸の旅 | ミリメートル | 1000 | 1000 | 1500 | 1500 | 1500 |
ワット- 軸の旅 | ミリメートル | 600 | 600 | 900 | 900 | 9000 |
U- 軸の移動量( スライドヘッドと対向の旅行) | ミリメートル | 180 | 180 | 250 | 250 | 250 |
B- 軸angulationgs | 度 | 360 | 360 | 360 | 360 | 360 |
急速な旅行( x/y/z) | ミリメートル/min | 2500 | 2500 | 2500 | 2500 | 2500 |
B- 軸精度を読んで測定システム | 度 | 0.001 | 0.001 | 0.001 | 0.001 | 0.001 |
4.主な構造上の特徴:
主なコンポーネント、 カラムのベッド、 スライド、 ヘッドストックヘッド、 回転テーブルトップス、 スライドとテーブル卓上旋盤ベッド。ヘッドストックは密閉構造; その二人のカラム設計長方形のレール、 リブ列内部レイアウト、 高剛性と高い耐衝撃性。 カラムと剛性の接続スライドさせます、 プリテンションダブルナットボールねじ駆動に沿って移動させるとカラムキャリッジベッド。 し、 ボールねじナットに装着されスライド、 ベッドの上にボールねじ固定によって精度ギヤボックスサーボモータにより駆動されるようスクリュー回転数を移動カラムを駆動するために。
機械操作ボックス一元的な操作のための、 オペレーティングステーションは自由に回転することができと高さを調整。 ハンドヘルドボタン駅オペレーティングユニット構成を容易にするためにナイフ。
B- 軸テーブルでタイトシリンダー油圧ブレーキ、 高の利用- 加圧シリンダー回転円より緊密になり、 安定性を改善するために回転テーブルの。 任意の角度で配置することができ、 回転テーブル油圧式ブレーキ付きタイト、 どのような角度でを止めることができ、 アングル加工。 もけも、 伝統的な形式の方向に配置されている90度。ロータリーtことができる、 円形のために格子を使用して角度位置決め精密制御を作ることができ5秒の角度に。
7軸のcnc工作機械の任意4軸リンケージを達成することができ。 モバイルx軸のカウンターのために、 y軸に優先順位が与えられ移動軸箱、 z軸縦柱用携帯、 w軸のために移動しメインシャフト、 シャフトの回転テーブルb回転運動。
このマシン支持自動ツールチェンジャー大幅に向上させることができ加工の効率化。
マシンのインストール:cncの作業プラットフォームフルストローク直線運動、 列には直線運動とパワーヘッド上下運動に閉集合異物の混入を防ぐガード研究怪我レール、 ていることを確認しの内側はマシンクリーン、 保護カバーのプロ用の工場の製造、 美しい外観、 合理的な構造。
カラムのマシンスライド、 ベッド、 作業テーブルやその他の基本的な大が作られたの高品質の鋳鉄、 時効処理、 内部応力の除去。 剛性より全体的な、 となっており、 比較的優れた振動吸収振動性能。

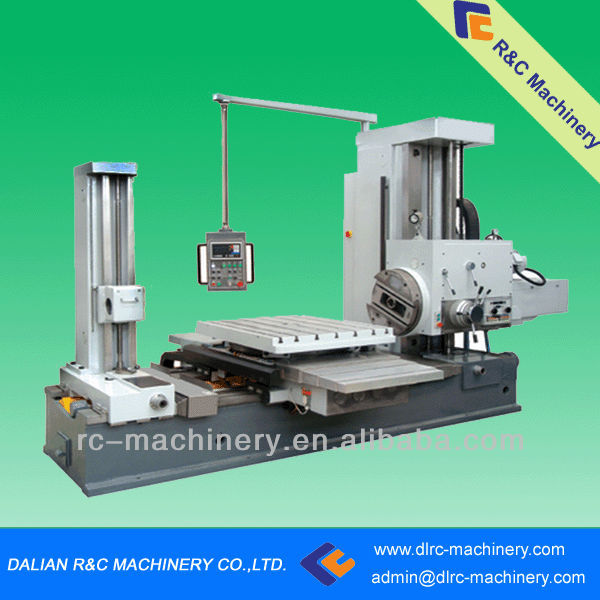

5.当社の製品写真:
R&cを選ぶ理由?
1,会社紹介:
私たちは大手の一つ機械グループ生産に特化したツールヘビーデューティーマシン、 それは中国の5工場を持っている主に生産している垂直旋盤、 ・ボーリングフライス盤、 重い- デューティー横型旋盤、 従来とcnc両方のタイプ。
我々のグループを持っているプロのエンジニア担当の技術、 製造、、 インストールおよびテスト、 であることを保証できるので、 我々は我々のマシンを配置し好調に高品質に基づいてパフォーマンス。
2.輸出市場:
当社の製品は60以上に輸出されているような国カナダ、 u。 s。、。、 イタリア、 フランス、 ブラジル、 ボリビア、 チリ、 ロシア、 ルーマニア、 サウジアラビア、 シリア、 ヨルダン、 u。、。 e。、 インドネシア、 シンガポール、 タイ、 インド、 パキスタン、 南アフリカ、 エジプト、 ナイジェリア、 ケニアなど。
3.私たちの信念:
私たちは信じています我々が作成できることお互いに有利な状況双方にとって限りはコンセンサスになってきた連携を。「 一緒に私たちまだ立っ、 我々は分かれて落ちる「 これが私たちのパートナー扱う私何。 各地からのクライアント暖かく歓迎されているものは、 世界のビジネス関係を構築する、 私たちと一緒に協力して開発する。にお気軽にどうぞ詳細につきましてはお問い合わせ。
4.アフターサービス- の後で:
には、 フル機保証は1年。 売り手はメンテナンスフリーサービスを提供する保証期間内に( 除くによるダメージユーザ自身理由)。
