製品情報

条件: 新しい	CNCまたはない: 正常	原産地: 中国(本土)
銘柄: dmtの化学物質と横中ぐり盤	モデル番号: tpx6111a金属ボーリングマシン	電圧: 380v
重量: 13300/14800kgs	証明: ce・iso9001	提供される売り上げ後のサービス: 利用できるエンジニア機械類を海外に整備するため
製品タイプ: マニュアルボーリングマシン	スピンドル径: 110	テーパースピンドル内: メトリックなし。 6
最大。 スピンドルトルク: 1225	最大。 スピンドル抵抗を回した: 12250	最大。 スピンドルの旅: 600
スピンドル速度ステップ: 22	主軸回転速度範囲: 8-1000	ワークテーブルのサイズ: 1140*1000
標準精度試験: Gb/5289.2-2000t

包装

包装: 1.海上輸送用に適した2.第一層用ビニールクロス、 第二層用キャンバス、 およびパッキング木製のケースでついに、 と一緒に木製の底は上のパレットボックス。 配達細部: 3ヶ月

仕様

1.ボーリングマシン手動金属平面2.拡大掘削リーマangフライス平面3.技術サポートを提供する4.iso9001・ce

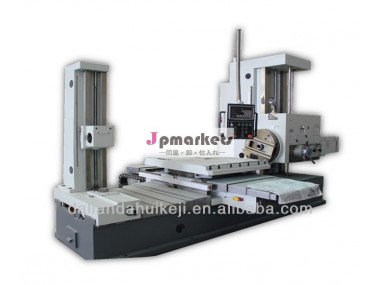

手動の金属ボーリングマシンtpx6111aプレーナ

主な特徴:



1.メイントランスミッション:
主な伝送のこの中ぐりフライスヘッド正方形のラムポータブル構造を採用していレベルとはする中枢の一人は、 本機の部品。 2伝送システム



2.工作機械メインドライブ:

メインドライブによる機械的な工作機械、 可変速モータや電化製品を得ることができ、 速度調節- r2-560/min1000r( オプション) は無限速度範囲のニーズを満たすために種々の加工



3.ベアリング:

スピンドル軸受スピンドルシステムは主要なコンポーネントは輸入された特別なカスタマイズされた軸受

他のメーカーの製品ブランド名付き軸受



4.伝送構造を:

x軸トラバースによって隙間を排除するのための二重構造のピニオンとラック、 全体の供給構造体のスライド、 したがって、 体内で優れた剛性とトランスミッション調整することができ、 隙間をなくす

スピンドルボックス縦送り( y) ペアドライブボール付きねじねじ固定最初の列で飼料にスローダウンを介してモータギアドライブ回転スピンドルを得るために縦のフィードボックス

Z軸w軸駆動原理のボールねじバイスと同じy- 軸



5.油圧と潤滑システム:

列( x軸) を採用してい静圧スライド携帯摩擦係数が小さく

xyz軸のガイド面はスティックのプラスチックの処理に工作機械のガイドレール保護

油圧システムの主なコンポーネントは、 ポンプ油圧バルブ部品から国内の有名なたもぎと製品の製造業者を信頼性の高い仕事の安定性

正方形のラムは柱のガイドを採用しています油の流出を防止するための措置



6.と位置決めロック:

wxy軸自動ロック機構はセパレート歳差ロック機構と電気的インターロック



7.部品:

工作機械旋盤ベッドの柱のスピンドルボックス正方形のラム、 高品質を採用しなど大きな鋳鉄の製造不可欠な剛性と優れた衝撃吸収性の耐震性能



8.精度補償システム:

Tk69cncフロア- タイプを採用していシリーズは中ぐりフライス盤自動重心補償を確保するための体制のバランスをスピンドルボックス本体と滑りを防ぐ枕を前方に移動させる場合は、 メインスピンドルボックスのフォーカス変化と主軸頭を作る



9.ガイド:

旧柱のトラバーススピンドルボックスに垂直飼料とラムする軸フィードガイドレールを採用してい静圧機械精度は良好な減衰衝撃吸収効果を保つために良い長寿命、 高信頼性



10。 保護装置:

マシンは採用していますセット全体的な保護スピンドルボックス保護処理センターインテグラル型を採用してい

正方形のラム　固定保護カバーの背面にベッドの方法、 その柱拡張性保護カバーの汚染を防止することができ破壊や汚染ガイドレール



11.プラットフォーム:

スピンドルの側でボックスは手術台を装備と一緒に歩くスピンドルボックスとは、 上下に動かしで立ってモバイルおよび運動もの目的を達成するために携帯電話を便利な操作



12.コントロールステーション:

マシンの方法を採用しキャットウォーク集中制御ボタンステーションオペレーティング手- ヘルドユニットで使用可能であり、 広い範囲での移動のするため便利な操作の目的を達成する



パラメータの金属ボーリングマシン:

tem		ユニット	tpx6111a
スピンドル径		ミリメートル	110
テーパースピンドル内		-	メトリックなし。 6
最大。 スピンドルトルク		n。 m	1225
最大。 スピンドル抵抗を回した		n	12250
最大。 スピンドルの旅		ミリメートル	600
スピンドル速度ステップ		-	22
主軸回転速度範囲		R/min	8~1000
ワークテーブルのサイズ		ミリメートル	1140*1000
最大。 ロードワークテーブル		キロ	2500
精度を読んで測定システム( x/y/z)		ミリメートル	0.005
各スピンドルのスピンドル、 スピンドルボックス、 ワークテーブル送り範囲		Mm/r	0.04-6/0.01-1.88
迅速に動く速度	スピンドル		2500
	スピンドルボックス		2500
	ワークテーブル縦断	ミリメートル/min	2500
	全体でワークテーブル		2500
ボーリング精度			it7
機械の大きさ		ミリメートル	4900*・ポンド; ・uml; 2254/2990・ポンド;* 2850
機械の重量		キロ	13300/14800
電圧			380v、 50hz、 3ph
標準精度試験			Gb/5289.2-2000t



の主要部品マニュアルボーリングマシン:



アフターサービス- の後で:

1.には、 フル機保証は1年。
2.がある場合に何か異常旋盤、 をアフターサービス- の後で以内のバイヤー担当者に到達し、 指定されたフォルトを決定する時間、、 それを削除する。
