製品情報
条件: 新しい | CNCまたはない: 正常 | 原産地: 中国(本土) |
銘柄: 避難所 | モデル番号: tk2235x3000 | 電圧: 220v、 380v、 415v、 575v |
証明: iso9001 | 提供される売り上げ後のサービス: 利用できるエンジニア機械類を海外に整備するため | 制御: cncシステム |
包装
包装: ケースのベニヤ |
仕様
1)最大深さホーニング: 3000ミリメートル; 2)最大径ホーニング: 350ミリメートル; 3)cnc制御システム

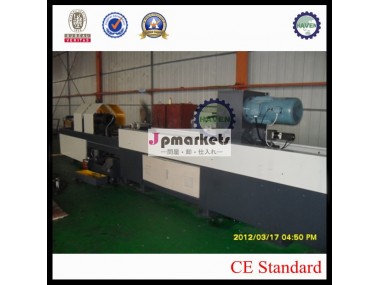

- の機能や構造を導入機
マシンは特殊機器加工用の深いcyliindricalワークの穴。 それすることができるための完璧に適していドリルとボーリング穴を通って、 ブラインドとステップワークに穴: そのような、 マシンの様々な種類のスピンドル。 多くの種類のオイルシリンダと油圧シリンダー。 退屈なだけでなくそれを実行することができ、 だけでなく、 転がり差し迫っ。 の方法を前方- 除去に採択されたチップは退屈な。 退屈な前進は中に採用。 マシンはに強いrigidtyのベッド、 精度の高、 主軸回転速度範囲とワイドで。 供給システムは日本anchuanによって駆動され、。 cサーボ送りモータ。 それは様々な加工方法に適した加工deepholesの。 フィクスチャのキャリッジとガイドのクランプ力によって実行されワークは、 油圧装置と示されているメーターによって。 deepholetk2235ボーリングマシンモデルの特別なマシンの種類が退屈な円筒ofr工作物。 それ完璧に適してボーリングのためにすることができ、 穴を通ってステップワークに穴。 の方法を前方- 除去に採択されたチップはボーリングと彼らは大量生産に適してい個別化された生産と小- ロット生産。
様々な変化- モデルシリーズ製品の供給することができるユーザの要件に応じて.マシンはできず、 実際のニーズに応じて柔軟性のある選択方法、 加工技術、 広い範囲のために合う。
主な組成によって工作機械: 機械本体、 ヘッドストック、 キャリッジフィードシステム、 送り箱、 オイルクーラー助成金、 冷却部、 イジェクトチップのデバイス、 仕事- ピースセンターフレーム、 油圧システム、 ボーリングバーフレーム、 モータユニット、 電気システムなどで。
b。 主な技術仕様のマシン:
退屈な直径範囲& hellip;& hellip;& hellip;& hellip;& hellip;& hellip;& hellip;& hellip;& hellip;& hellip; 60-350ミリメートル
最大ボーリング深さ& hellip;& hellip;& hellip;& hellip;& hellip;& hellip;& hellip;& hellip;& hellip;& hellip;& hellip;& hellip; 3000ミリメートル
ガイドレールマシンの幅& hellip;& hellip;& hellip;…& hellip;& hellip;…& hellip; 650ミリメートル
スピンドル中心高& hellip;& hellip;& hellip;& hellip;…& hellip;& hellip;& hellip;& hellip;& hellip;& hellip;& hellip;450ミリメートル
ヘッド- ベッドボックススピンドルホール& hellip;& hellip;& hellip;& hellip;…& hellip;& hellip;& hellip;& hellip;75mm
スピンドルのフロントタッパー& hellip;& hellip;& hellip;& hellip;& hellip;& hellip;…& hellip;& hellip;& hellip;& hellip;& hellip;85ミリメートル、 1:20
スピンドル回転範囲、 シリーズ& hellip;& hellip;& hellip;& hellip;…& hellip;& hellip;& hellip;40-670r/min(12レベル)
主電動機& hellip;& hellip;& hellip;& hellip;& hellip;& hellip;& hellip;& hellip;& hellip;& hellip;& hellip;& hellip;& hellip;& hellip;& hellip; 30kw
送り速度範囲& hellip;& hellip;& hellip;& hellip;& hellip;…& hellip;& hellip;& hellip;& hellip;…& hellip;5-500mm/min
パレット急速な移動速度& hellip;& hellip;& hellip;& hellip;& hellip;& hellip;& hellip;& hellip;& hellip;& hellip; 2000mm/min
仕事をクランプ- 個径範囲& hellip;& hellip;& hellip;& hellip;& hellip; 120-450mm
送りモータ& hellip;& hellip;& hellip;& hellip;& hellip;& hellip;& hellip;& hellip;& hellip;& hellip;……& hellip;& hellip; 4.4kw
パレット速いモーター& hellip;& hellip;& hellip;& hellip;& hellip;& hellip;& hellip;& hellip;& hellip;& hellip;& hellip;& hellip;& hellip; 3キロワット
冷却ポンプモーター& hellip;& hellip;& hellip;& hellip;& hellip;& hellip;& hellip;& hellip;& hellip;& hellip;& hellip;N=5.5kw( 3基)
油圧ポンプモータ& hellip;& hellip;& hellip;& hellip;& hellip;& hellip;& hellip;& hellip;& hellip;& hellip; 1.5キロワット,N=1440r/min
冷却システム定格圧力& hellip;& hellip;& hellip;& hellip;& hellip;& hellip;& hellip; 0.36mpa
冷却システムの流れ& hellip;& hellip;& hellip;& hellip;& hellip;& hellip;& hellip;& hellip;……& hellip; 300、 600、 900l/min
マシンの外部の大きさ( l・回; w・回; h)…& hellip;& hellip;& hellip;11000・回; 3500・回; 1600ミリメートル
cncシステム…& hellip;& hellip;& hellip;& hellip;& hellip;& hellip;& hellip;& hellip;& hellip;& hellip;& hellip;& hellip;& hellip; ジーメンス
機械の重量を…& hellip;& hellip;& hellip;& hellip;& hellip;& hellip;& hellip;& hellip;& hellip;& hellip; 18tについて
c。機械本体主な組成と機能
、。ベッド部:
機械ベッド- 高使って品質の鋳鉄のキャスティングに、 ガイドレール幅が650mmですが、 三辺クローズタイプ、 スキューコーティングリブ構造、 それが提供する良好な外観と強度を、 床ガイドをレベル付き- v構造、 非常に強度を採用してい樹脂砂に原価計算、 熱処理、 高温の後に、 再び振動時効、 焼入れば、 使用する研削技術ガイド、 研削加工した後でレール、 大きな支持力を持っているので、、 高精度ガイディング、 高度に身に着けている。
b。ヘッドストックボックス:
主軸30キロワットacを使用してボックス非同期モーター、 走行速度は40-- 670r/min、 クラス12以内にスピードをシフト。 ギアを介して、 変化する高- 周波数研削加工硬化、 主軸を使用してボックス強い油潤滑。 フロント主軸の迷路を使用して閉じた機関、 ができる効果的なを防ぐために油漏れや外国にオブジェクトヘッドストックボックス、 スピンドルを持っていることは、 仲の良いリジッド、 高強度、 良好な精度を維持する。
c。助成金セクションオイルクーラー:
その主な機能は: 最初のクーラントを供給され加工物のためにとクローズ。 第二は、 掘削ボーリングバーをサポートしています。 第三、 掘削ガイディングボーリングヘッド。 規定は支持、 トップタイトとワークピースを固定。
d。供給システム:
キャリッジ供給システム,ボックスを使用してスライディングサドル構造タイプ、 それをさらに拡大させる効果的なリジッドスライディングサドル、 と広い650ミリメートル支持ガイドレール、 スリップとスライドの樹脂を使用した砂成形までサドル、 人工時効とやる。 すべての表面処理は重要なガイド側。 送りモータのac電源を使用して- サーボモータ、 ギアボックスを介して変化速度、 を介して、 次にネジ- ナットデバイスを運転するのは、 キャリッジ。 送り速度はないクラスの速度、 送り速度範囲は5& mdash; 500mm。
e。冷却ユニット:
それは、 マシンの背後にあるベッド、 主にオイルタンクで構成されてい、 ポンプステーション、 パイプライン、 自動チェーンスクラップ放電機など。 クーラントを機能は、 冷却と行のチップ。 冷却油を介してタンクからはオイルポンプ装置には、 助成金、 それは4つポンプグループ、 それぞれのものの専修rsquo; 流れが300l/min、 退屈なとき、 それは、 いる団体任意の組み合わせ、 が流れることができますその後3を取得( 300l/min、 600l/min、 900リットル/min) 異なる処理のニーズを満たすことに。 と、 切削液フィルタ装置。
f。列チップデバイス:
穴あけたときに、 主軸駆動その仕事- ピースの回転。 スルークーラント、 オイルクーラーエリアをカットに助成金を作るために冷却、 とチップを搭載した動き前面チャック穴を横切って排出するため、 チップのバスケットを送った鉄粉のストレージへ、 クーラントリターンをタンク。
g。仕事- ピース中央の残り:
それ・rsquo; クランプ径120mm-450mms。 それ・rsquo; s機能はサポートその仕事- ピースと調整、 右を見つける掘削穴位置または退屈な。
h。残りボーリングバー:
それ・rsquo; sを標準添付して中央の残り一つ。 サポートは上下2半分構造タイル、 それはボーリングバーを簡単に変更でき。 その専修rsquo; 主に機能はサポートボーリングバー、 バー移動方向を制御。 ボーリングバーの勢いが弱まった衝撃的な。
私。油圧システム:
それの後ろにあり助成金オイルクーラー、 のオイルを作るために助成金トップタイトにクーラー、 時の油クーラー助成金を修正しました作業- ピースとオイルを閉めました; 穴あけたときに、 それは供給する、 切削液。
j。電気システム:
それは、 電気制御ボックス、 ac- サーボ駆動装置とジーメンスcnc制御システム。 それはマシンベッド・rsquo; を使用しての操作とより合理的な、 人間。 主に電気部品を選択するchaintnamebrandやその他のブランド。
k。でベッド- ヘッド側いずれかをインストールするための専用クランプチャックのスーツ。
d。機器の要件労働条件:
三つの- 相交流: 380v& plusmn; 10%周波数: 50hz& plusmn; 2%
相対湿度: ・ル; 85%温度: 0-45・度; c
e。の色は、 工作機械:
工作機械・rsquo; sに色gsbg51001-94として噴霧、 またはユーザに応じて専修rsquo; s指定。
f。サプライヤーはpreviousllyを買い手に次の情報を提供する:
、。・ldquo;深い- 穴ボーリングマシンツールの紹介ユーザーに”一つピース、 導入を含むコンテンツ: パフォーマンスベース、 ベース構造、 油圧図、 電気制御チャート、 操作方法を使用し、 メンテナンスの要件,消耗品パーツリストなど。
b。・ldquo; 工作機械ex- 工場出荷時の証明書& rdquo; と専修ldquo; 高精度の試験記録& rdquo; 各一枚;
c。・ldquo; 船積みのリスト& rdquo;ワンピース;
D。 ・ldquo; cncシステムの導入ジーメンス& rdquo; 1ディスク。
g。工作機械加工精度:
ラフ退屈な: 絞りit9-10精度、 表面粗さ:Ra6.3〜12.5。
ファインボーリング:絞りit8-9精度,表面粗さ:ra・ル; 3.2
ロール: 精密絞りそれ8,表面粗さ:Ra・ル; 0.4
真直度の穴加工:・ル; 0.15/1000mm。
スキューの穴加工:・ル; 0.5/1000mm。
