製品情報
| 原産地: 中国(本土) | 銘柄: timac | モデル番号: Qm-600aqm- 600ax18qm- 600ax20qm-600cqm-630a |
| 条件: 新しい | 提供される売り上げ後のサービス: 利用できるエンジニア機械類を海外に整備するため |
包装
| 包装: 木製ケース( can燻蒸される) |
仕様
1.クランクシャフト研削盤; 2.4異なる作業速度; 3.異なる長さ; 4.オプションのデジタル表示装置

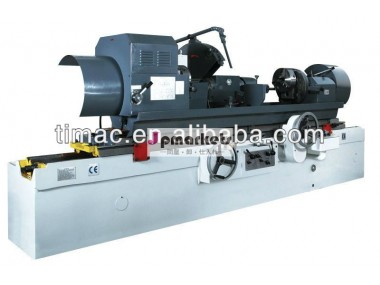

クランクシャフト研削盤
特徴:
クランクシャフト研削盤は自動車に使用される、 トラクター、 ディーゼルエンジンの仕組みと彼らの修理工場を研削するために日記やcrankpinsのクランクシャフト、 にも使われていまし大型建設機械や船舶用ディーゼルエンジンクランクシャフトを研削するために。
1.4異なる作業速度を得ることができるを利用することによってダブル- スピードモーター・ベルトを主軸。
2.ユニオンチャックで使われており主軸台と心押台を調整するための偏心120mmまで。
3.摩擦カップリングは、 ヘッドストック伝達で使用されるその簡単な調整用チェーン。
4.トラバースはテーブルの長手方向のいずれかによって操作、 手動で電源。
5.砥石台、 撤退する迅速なアプローチによって行われる油圧装置。
6.ローリング摺動面は上で使用される砥石およびによって作られた高品質の材料。 は、 ホイールスピンドルであることは良好な直径80mmの剛性と強度。
7.プラスチックコーティングされた摩擦を少なくしてベッドの方法。
8.砥石台ベッドの方法と潤滑の方法は自動サイクルでの手段によってオイルポンプ。
9.をデジタル表示装置は省略可能。
標準付属品:
顎チャック、 ホイールドレッサー、 固定振れ止め、 ホイールのバランスアーバ、 レベリングウェッジ、 ホイールアダプタ、 ドライビング神、 垂直スタンド調心、 調心水平スタンド。
オプションのアクセサリ:
ホイールバランスのスタンド、 ハンギング測定装置、 エンドドレッサー、 センタリング装置、 デジタル表示装置。
仕様 | ユニット | Qm-600a | Qm- 600ax18 | Qm- 600ax20 | Qm-600c | Qm-630a |
最大。 仕事スイング径。 ×最大。 長さ | ミリメートル | ・φ; 5801600 | ・φ; 5801800 | ・φ; 5802000 | ・φ; 6001600 | ・φ; 6301800 |
最大。 オーバースイングテーブル | ミリメートル | 580 | 580 | 580 | 600 | 630 |
仕事径。 で地面固定振れ止め | ミリメートル | ・φ; 30~・φ; 100 | ・φ; 30~・φ; 100 | ・φ; 50~・φ; 120 | ・φ; 30~・φ; 100 | ・φ; 50~・φ; 120 |
のクランクシャフトを投げる | ミリメートル | 110 | 110 | 120 | 110 | 120 |
最大。 仕事の長さの地面: で3爪チャック | ミリメートル | 1400 | 1600 | 1800 | 1400 | 1600 |
センター間の | ミリメートル | 1600 | 1800 | 2000 | 1600 | 1800 |
最大。 仕事重量 | キロ | 120 | 120 | 150 | 120 | 150 |
中心の高さ | ミリメートル | 300 | 300 | 300 | 300 | 315 |
作業速度 | R/min | 25、 45、 95 | 25、 45、 95 | 30、 45、 65、 100 | 25、 45、 85 | 30、 45、 65、 100 |
最大。 クロスの動き | ミリメートル | 185 | 185 | 185 | 185 | 185 |
砥石台・撤退の迅速なアプローチ | ミリメートル | 100 | 100 | 100 | 100 | 100 |
卒業生のクロスあたり送りハンドル | ミリメートル | 1 | 1 | 1 | 1 | 1 |
ホイールフィードターンごとに送りハンドルのクロス | ミリメートル | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 |
ホイールスピンドル速度 | R/min | 740、 890 | 740、 890 | 740、 890 | 740、 890 | 740、 890 |
周速ホイール | M/sec | 25.6~35 | 25.6~35 | 25.6~35 | 25.6~35 | 25.6~35 |
ホイールサイズ | ミリメートル | ・φ; 90032 X・φ; 305 | ・φ; 90032 X・φ; 305 | ・φ; 90032 X・φ; 305 | ・φ; 90032 X・φ; 305 | ・φ; 90032 X・φ; 305 |
テーブルの旅ターンごとに粗いのハンドホイール | ミリメートル | 5.88です | 5.88です | 5.88です | 5.88です | 5.88です |
細かい | ミリメートル | 1.68 | 1.68 | 1.68 | 1.68 | 1.68 |
テーブルスイベル( テーパ18/100) | 度 | 5 | 5 | 5 | - | 5 |
テーブルスイベルあたり卒業生のスケール( テーパ1:50) | 10' | 10' | 10' | - | 10' | |
モーターの全体的な能力 | キロワット | 9.82 | 9.82 | 11.12 | 9.82 | 11.12 |
全体寸法( 長さx幅x高) | ミリメートル | 4166x2037 x1584 | 4166x2037 x1584 | 4166x2037 x1584 | 4166x2037 x1584 | 4166x2037 x1584 |
重量 | キロ | 6000 | 6200 | 7000 | 6000 | 6500 |
楕円率( 新規格) | ミリメートル | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 |
lindricity | ミリメートル | 0.01 | 0.01 | 0.01 | 0.01 | 0.01 |
粗さra | um | 0.32 | 0.32 | 0.32 | 0.32 | 0.32 |
