製品情報

条件: 新しい	CNCまたはない: 正常	原産地: 中国(本土)
銘柄: 避難所	モデル番号: 2msk2135x3000	電圧: 220v、 380v、 415v、 575v
証明: iso9001	提供される売り上げ後のサービス: 利用できるエンジニア機械類を海外に整備するため	制御: plcシステム

包装

包装: ケースのベニヤ

仕様

1)最大深さホーニング: 3000ミリメートル; 2)最大径ホーニング: 350ミリメートル; 3)最大クランプワーク: 450ミリメートル; 4)cnc制御システム

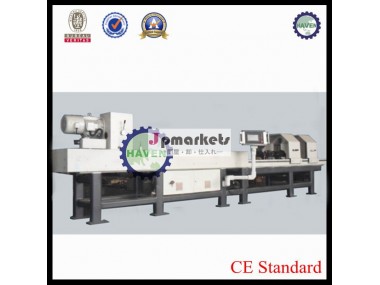

2msk2135深い- 穴強いホーニング盤主な機能:

主に作業に使用され- ピースホーニング、 研磨専用マシン、 のためにと細かい- 処理の内側の円。 それは一種の完璧な高精度の、 高効率ディープ- 穴加工装置。 ホーニング表面を加工後の細かい粗さraに到達することができ0.2・マイクロ; m、 真円度・ル; 0.04-0.06mm、 直径の精密に到達することができit8よりも、 より良いこの、 設定時ホーニング部品加工することができ、 修理セクションにテーパー、 楕円深い穴と絞り値の誤差。 で、 もう一つは穴ホーニング、 研磨ステップセクション; のためのいくつかの冷間引抜き鋼チューブ、 直接強いホーニング加工することができ。

このマシン主に構造モデルが採用し仕事- ピース固定速度またはクランプ固定、 ホーニング盤ロータリーと往復運動を行い; のいずれかの種類に適した深穴、 そして同じしないためのロータリ作業- ピース、 のような: オイルシリンダー油圧、 シリンダーなど。 精密管、 正方形の仕事- ピース、 軸付外表面溶接、 フランジなどで構成されている。

作業- ピースの回転ヘッドストックを採用してい駆動される固定速度安定性を向上させるためにホーニング; ホーニングバーボックス用途サーボスピンドルモータを駆動するために、 ステップ- より少なく速度、 ホーニングバーと駆動されるロータリーホーニングヘッド。ホーニングバーボックス往復運動を行いacサーボモータによって、 スクリューラック輸送、 ステップ- より少なく調整速度安定した。 ホーニングヘッドを採用していサーボ送り拡大を締め、 でホーニング加工、 砂と記事仕事- ピース一定の圧力を維持し、 記事を作るために強力な研削砂、 を確保する深い- 穴ホーニング高効率、 拡大とホーニングヘッドを調整することができ、 と高さを設定し、 低圧力制御、 コントロールステーションを変更することが容易にラフや細かいホーニング加工。

Cnc深い- 穴の強いホーニングを持つマシン台湾hiwinローリングレール、 それはより高い精度と寿命を使用して。 専用の冷却にホーニングオイル、 小さな砂の変化値記事、 寸法精度が高くなるので、、 幾何精度と表面粗さ、 一つです高効率加工精度内孔、 深い穴・rsquo; 重要なプロセス。油砥石表面が曲線を重複、 それは潤滑膜の保護するための良い、 と結果、 インレイの砂現象、 使用寿命をさらに拡大させる。 を持つマシンは台湾デルタ制御システム、 を提供する男- マシンインターフェイスタッチスクリーン。

の開発により高性能研削材料及び自動- グラインダー、 マシンが取得されるホーミングをどんどん大きく膨張。

2.主な技術パラメータのマシン:

ホーニング径範囲:40& mdash; 350ミリメートル

ホーニング最大深さ:3000ミリメートル

マシンセンター高:350ミリメートル

ホーニングバーボックススピンドル回転範囲: 50-350r/min( ステップ- より少なく速度調整)

仕事をクランプ- 個径範囲:60-450mm

主軸回転速度: 40r/min

パレットを往復運動させる速度範囲:5-20m/min(ステップ- より少なく速度調整)

冷却ポンプの流量:100l/min

冷却システムの燃料タンク容量:500リットル

圧力拡大ホーニングヘッド: 0.5-4mpa( 調整)

主軸スピンドルモータ電源:7.5kw( モーター)

ホーニングバーボックススピンドルモータ電源: 15キロワット(サーボスピンドルモータ)

を往復運動させるモータ電源:5.5キロワット( acサーボ)

ホーニングヘッド拡大モータ電源: 0.75キロワット( acサーボ)

冷却ポンプモータ電源: 2.2キロワット( モーター)

マシンのサイズ:11000*2800*1500mm( 処理の長さ3000ミリメートル)

3.主要な構造とマシンの構成成分である:

1)。 機械ベッド:

機械ベッドはによる溶接長方形正方形- チューブ。 それを往復運動させるスライド設定で構成されてい、 主油タンク、 encloserに等。 ベースに- プレート、 冷却ボックスがあり、 電気ボックス、 とインストール2転ラインガイドレール左側にある、 ベッドの側面と右、 スライドを往復運動させる設定に固定圧延ラインベアリングセット、 右ガイドレールインストールされた2つリミットスイッチ、 を避けるためにインストールが制限を超えて位置を往復運動させる。 スピンドルボックスを取り付けることができ、 ホーニングなど一般的なフィクスチャ。

2)。 ホーニング棒のボックスと拡大サーボ送りホーニングヘッド、 は、 構造体の

(1)ホーニングバーボックスを介してスピンドルにギヤボックスリンクスピンドルモータ、 ギアによって転送電力、 ステップ- 少ない速度を調整、 速度から鳴った350r/min5〜。 ホーニングバーボックスconmenホーニングフィクスチャスピンドルがインストールされているなど。

(2)、 フィードは、 構造体のデルタサーボモータで構成されてい、 サーボ減速、 ねじなど。、 内部ネジを通してスピンドルを転送するために、 給餌と拡大形成を締めホーニングヘッド。 ホーニングヘッド高拡大圧力設定することができ、 低い調整。 それよりはよい水理模型。

3)。 ヘッドストックボックス

ヘッドストックボックススピンドル1により駆動される15キロワット非同期モーター、 中にギアチェンジャー速度、 その後、 低速出力動力。 インストールされているスピンドルの前でチャック本体と4- 爪チャック、 ドライブの作業- ピースロータリー、 ホーニング処理の安定性を向上させる。 違いとしてそれができる作業- の部分の長さ、 ヘッドストックに沿って移動することができ機械ベッドと処理のニーズとして固定されて。

4)。 を往復運動させる構造:

一端を往復運動させる位置し部品、 サーボモータを含む、 変更のスピードギアボックス、 ぼろホイール、 チェーンなど。 部品、 にして通ってを実現するサーボモータステップ- 少ない変化速度を調整する、 ホーニングを駆動するためにヘッドが作るストレート- ラインを往復運動させる移動( がインストールされていることに2上のローリングストレート- ラインガイドレール主軸ボックス)。、 ストローク長さニーズに応じてパラメータを調整する。

5)。 かかっているホーニングバー

ホーニングバー1個休符、 リニアガイド旅行のにインストール、 手動で移動することができ。 それをサポートするために使用ホーニングバー、 手ブレを軽減するバーホーニングで作られたムーブメント。 自動潤滑装置とセット。

6)。 パレットホーニングヘッド

入り口でをホーニングの仕事- ピース、 調整構造、 上下を搭載した、 ときにホーニングヘッドインターまたは出口仕事- ピースをサポートするためのヘッド。 ホーニングヘッド簡単に中へとましょうを傷つけないよう作業- 個。

7)。 動作しパネル( ボタンステーション)

マシン・rsquo; sすべての行動、 注文によって達成されるこの動作しパネル( ボタンステーション)、 は、 パネル支持軸でホーニングヘッド、 回転とのプッシュ- プルデザイン、 操作しやすい、 cncコントロールパネルはシステムのコントロールパネル、 lcdタッチスクリーンが表示され。

8)。 フィクスチャ

缶付回転三つの- ポイント貴族仕事- ピースシャフトをサポート、 と2v- 型クロックシャフトをサポート。 それが選ぶことができる異なるシャフトをサポートを仕事に応じて- ピースニーズ。 その専修rsquo; クランプフィクスチャ外径範囲から60& mdash; 450ミリメートル。 シャフトはサポートの仕事- ピース、 維持作業- ピースの回転安定性。

9)。 冷却部

クーラントポンプは一般的な遠心ポンプ、 にインストールのタンクは、 ベッドベース- パレット内側、 第二フィルタリングスルークーラント、 フィルタリング精度をは30・マイクロ; メートル( が選ぶことができる20・マイクロ; m、 10・マイクロ; mフィルタコア)、 クーラントをクロス圧油管、 油分離バルブと調節可能なプラスチックパイプは上を案内作業- 個、 流量制御弁がありに個別の制御。

10)。 電気部品

電気制御ボックスそれによって構成されてい、 ボタンステーション、 リミットスイッチスイッチなどと安全性。 電気制御ボックスは、 マシン上のベッド、 があり周波数- チェンジャー、 電圧チェンジャー、 コンタクタと過体重の保護装置等。 コンポーネント、、 電流の流れは380v、 これによって、 工場電源入力、 と電源スイッチによって制御され。

Cnc深い- 穴ホーニングマシン制御システム、 私達の会社のリードで- タッチスクリーン制御技術、 台湾を使用するデルタ制作dop-ae10thedリアルカラー高解像度タッチスクリーン。 実現するために使用され深い- 穴ホーニングマシン・rsquo; sのデータを制御する、 本当の- の時間監視やトラブルなどに存在する現象アラーム。 タッチスクリーン上に簡単にでき主軸回転速度のために設けました、 移動速度を往復運動させる、 送り量を往復運動させる位置と処理等。 パラメータ処理する際に、 同時にそれを行うことができリアル- 時間モニタおよびアラーム機械用・rsquo; s運動状態。

(1)タッチスクリーン

それ・rsquo; sの一種で制限表面をリンクするために人と機械。 それはintellectualizedモニタが代わりに伝統的なキー操作盤とボード、 パラメータ設定を実現するために使用することができ、 データディスプレイとストレージ、 プロセス監視や自動制御システムトラブルディスプレイ等。 機能。

(2)cnc深- 穴ホーニングマシン欲求タッチスクリーンディスプレイシステム

このシステム・rsquo; 次の項を含む画像を示していs: cnc深い- 穴ホーニングを示してい主な表面、 データ監視のホーム、 表面パラメータ設定、 ホーニングカーブリアル- 時間監視表面、 操作メニュー画面、 表面事故警報、 表面率調整長さ、 ホーニングテンションセットアップ表面、 ホーニングショート株式セットアップ表面。
