製品情報

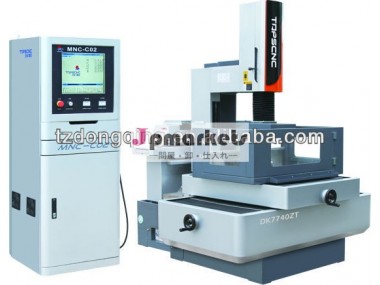

| 原産地: 中国(本土) | 銘柄: topscnc | モデル番号: dk7740zt |
| 条件: 新しい | 提供される売り上げ後のサービス: 利用できるエンジニア機械類を海外に整備するため | 制御モード: cnc |
包装
| 包装: 標準的な木製ケース |
仕様
マルチ- カット放電加工機のすべてのサーボモーター4軸独立懸架3軸組み合わせたスライドテーパーt市なしノイズの引き出しのスライド
Dk77-ztcncマルチ- 切断ワイヤカット放電加工機0~12・度;
| 技術的なパラメータ | dk7732zt | dk7740zt | dk7750zt | dk7763zt |
| テーブルの旅 | ||||
| テーブルのサイズ | 740・回; 460ミリメートル | 840・回; 540ミリメートル | 1020・回; 640ミリメートル | 1180・回; 750ミリメートル |
| テーブルの旅( x*y) | 400・回; 320ミリメートル | 500・回; 400mm | 630・回; 500mm | 800・回; 630ミリメートル |
| 最大ワークサイズ | 820・回; 520mm | 980・回; 600mm | 1200・回; 700ミリメートル | 1300・回; 800ミリメートル |
| 最大。 被加工物の厚さ | 300mm | 350ミリメートル | ||
| 最大。 ワーク重量 | 300キロ | 500キロ | 800kg | 1200kg |
| コントロールでペース( x/y) | 0.001ミリメートル | |||
| テーパーとaxistripz | ||||
| z軸上下ストローク | 250mm | 250mm | 300mm | 300mm |
| テーパーu/shafttripv | ± 35・回;& plusmn; 35mm | |||
| 最大。 テーパー切断 | ± 6・度;/80mm | |||
| 分。 制御ペース( u、 v) | 0.001ミリメートル | |||
| drivecontrol | ||||
| モータタイプ | 1)xyacサーボ、 uvステップモータ2)xyuvフルステップモータ | |||
| z軸ドライブ | ac減速機 | |||
| 連携制御軸数 | x、 y、 u、 v | |||
| とっていワイヤーシリンダー | ||||
| 最大。 旅行のワイヤーシリンダー | 200mm | |||
| 径。 のモリブデン | ・φ; 0.10- ・φ; 0.25mm( 標準・φ; 0.18ミリメートル) | |||
| ワイヤ送給速度 | 1-11.4m/s周波数調節可能な | |||
| 最大。 とってい線の長さ | 約250m | |||
| インデックス加工 | ||||
| 機械加工精密 | と会うgb/t7926-2005 | |||
| 最大。 maching速度 | ・ge; 160mm2/min | |||
| 表面粗さ | Ra・ル; 1.0- 1.2・ムー; メートル( 3切削) | |||
| 作業液体ボックス | ||||
| 水タンク | 90Ｌ | |||
| フィルタリングモード | ペーパーフィルター | |||
| 他の | ||||
| 電源 | 3ph、 380v& plusmn; 10％; 50& plusmn; 1hzの | |||
| 制御システム | Mnc- c03( ステップモータ)/c04b( x、 yのサーボ、 u、 vステップモータ) | |||
| 消費電力 | 2.3/6kw | |||
| 最大。 現在の作業 | 6a | |||
| 機械の重量 | 2600キロ | 2200kg | 2800kg | 3500キロ |
| 機械寸法 | 1700*1300*2160 | 1960*1620*2160 | 2120*1760*2250 | 2410*2060*2250 |
| パッケージサイズ | 2010*1400*2300 | 2220*1800*2300 | 2350*2000*2400 | 2800*2100*2400 |
| ノイズ | ・ル; 70デシベル | |||
