ラジアル油圧精密自動z30100ボーリングマシン _鋭い機械_工作機械装置_機械_仕入れ

製品情報

条件: 新しい	CNCまたはない: 正常	鋭い速度: 80mm
原産地: 中国(本土)	銘柄: ユニテック	モデル番号: z301003100
電圧: 220v、 380v、 400v	力(W): 15キロワット	次元(LWH): 45001650x2520mm
重量: 20トン	証明: ce、 iso9001	提供される売り上げ後のサービス: 利用できるエンジニア機械類を海外に整備するため
掘削能力: 100mm	アームの長さ: 3100、 4000

包装

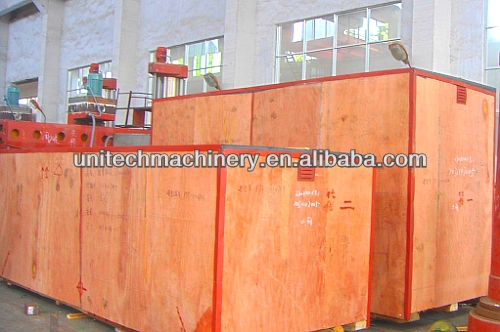

包装: W/ケースやパレット

仕様

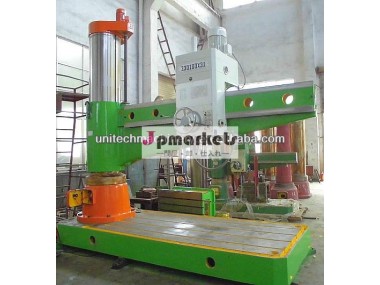

ラジアル油圧精密自動z30100ボーリングマシン、菱形ブロック油圧駆動のクランプ機構

ラジアル油圧精密自動z30100ボーリングマシン

1。彼らの油圧の採用プレ- 選択された設定時間を節約でき機構速度を変更。

2.動きとしてこのような正逆回転のスピンドル、制動、速度が変化する、だけでなく、その中立位置によって制御されていハンドレバー。この操作を容易に容易になり。

3.、油圧駆動のクランプ機構は菱形ブロックに採用されました

スピンドルヘッド、腕を、内側と外側の列、確保している信頼性の高いクランプ。

4.上部ガイド上の一方向アーム、円形の表面の外側の列、スピンドルと

その袖だけでなく、ロータリーインナーアウターのパスを受けたため列硬化処理、になるようatabilityの機械精度に沿って時間が保持されていることやサービスの生活は延長され、マシンの。

5.安全装置を完成カラムと外側の保護装置に設けられているこれらのマシン。

説明			Z30100・回; 31	Z30100・回; 40	Z30125・回; 40
最大。掘削径( 鋼)		ミリメートル	100	100	125
最大。掘削径( 鉄キャスト)		ミリメートル	135	135	145
ラインの中心からの距離コラムまでのスピンドル	最大	ミリメートル	3150	4000	4000
ラインの中心からの距離コラムまでのスピンドル	分	ミリメートル	560	560	600
水平の腕に頭トラバーススピンドル		ミリメートル	2590	3440	3400
スピンドルから距離	最大	ミリメートル	2500	2500	2500
ノーズから作業ベースプレートの表面	分	ミリメートル	700	700	700
アームは、コラムの垂直移動		ミリメートル	1300	1300	1800
昇降速度のアーム		M/min	1.02	1.02	0.6
アームの角度を旋回		度	+180・度;	+180・度;	+180・度;
スピンドルのテーパー		モールステ	6	6	5
スピンドル速度の範囲		R/min	8~1000	8~1000	6.3~800
主軸回転数		ステップ	22	22	22
スピンドルはの範囲		Mm/r	0.06~3.2	0.06~3.2	0.06~3.2
スピンドルの数フィード		ステップ	16	16	16
スピンドルの旅		ミリメートル	500	500	560
最大許容トルクのスピンドル		N& middot; m	2500	2500	3200
最大許容供給圧力のスピンドル		kn	50000	50000	50000
メインドライブのパワーモーター		キロワット	15	15	18.5
パワーモーターの昇降アーム		キロワット	3	3	5.5
油圧クランプの電源用モータースピンドルボックス、カラム、アーム		キロワット	0.8	0.8	0.75
クーラントポンプ機の電源		キロワット	0.09	0.09	0.09
マシンの重量( 約。)		キロ	20000	21000	27000
