製品情報
| 条件: 新しい | CNCまたはない: CNC | 製品容量: 高 |
| 原産地: 中国(本土) | 銘柄: chtem | モデル番号: tk6513 |
| 電圧: 電圧に応じてクライアントサイト | 力(W): キロワット30 | 次元(L*W*H): テーブルのサイズ: 20002000( が大きくすることができ) |
| 重量: ワーク重量範囲: 10〜40トン | 証明: :2008; ce証明書 | 提供される売り上げ後のサービス: 利用できるエンジニア機械類を海外に整備するため |
| タイプ: プレーナ型ボーリングマシン | 材料: 高品位ダイカスト鉄 | 色: 青 |
| origionの場所: 中国青島 | 支払条件: T/t; l/c | パッケージ: 燻蒸木材ケース |
| 取引条件: mutal合意に依存してい | 生産期間: 4- 5ヶ月 | 保証: 1年間 |
| 機能: 退屈な; フライス; 掘削; リーマ |
包装
| 包装: 燻蒸木材ケースに分解、 容器やにより締結にロード鉄ケーブル。 |
仕様
プレーナ型スピンドル径tk6513ボーリングマシン。: cncまたは130ミリメートルservofシステムジーメンス840d/ファナック18imethoautomatic作業
プレーナ型tk6513ボーリングマシン
(青島に設計されておりました、 中国山東省)
1.の簡単な紹介tk6513ボーリングマシン
では最新の技術を吸収、 tk6513の統合は、 現代のメカニズム、 電気、 油圧、 潤滑と情報技術。 高度なcncシステムを装備、 マシンを実現することができ4軸自発的な制御、掘削、 ブローチ加工、 退屈な、 溝切断、 平面フライスを実行することができる。適用されるこのマシン工学機械産業のため、 ローリング- 株式、 鉱山施設、 大型モータ、 油圧、 蒸気タービン、 造船、 鋼や軍事産業
2.の主な仕様cnc平面型tk6513ボーリングマシン
| スピンドル径 | 130ミリメートル |
| 主軸テーパ | iso50 |
| シャンク仕様 | jt50 |
| のプルスタッド | Bt-50 |
| 最大。 スピンドル速度 | 1500rpmで |
| テーブルの移動を渡り | 3000ミリメートル |
| の垂直移動スピンドルヘッド | 2000ミリメートル |
| カラムの縦移動w | 1300mm |
| の縦移動列v | 1300mm |
| 軸方向の退屈なスピンドルのv旅行 | 800ミリメートル |
| axalラムの旅を | 700ミリメートル |
| 旅行ロータリーテーブル | 360・度; |
の範囲を養う葉腋x、 y | 1-- 3000mm/min |
| 急速なmovemet軸xの、 y | 6000mm/min |
急速な動きのz軸w | 5000mm/min |
| 急速な動きのv | 4000mm/min |
| 急速な動きのb | 1.5r/min |
| xyzの位置決め精度 | ± 0.025ミリメートル |
| bの位置決め精度 | 8" |
yのrepeatbilityx | ± 0.02mm |
| wの再現性 | ± 0.02mm |
| bの再現性 | 6" |
| モータ電源 | キロワット22/30 |
| テーブルのサイズ | 20003000mm |
| テーブル負荷能力 | 20トン |
| 最大スピンドルトルク | 2500nm |
| 最大スピンドルのスラスト | 20000n |
主な3購入部品:
なし | 名 | 仕様 | 量 | 製造 |
1 | スピンドルのフロントベアリング | Acd71944/p4atbtb | 1セット | Skf-- ドイツ |
2 | リアスピンドルのベアリング | Acd71940/p4adba | 1セット | Skf-- ドイツ |
3 | 正常に潤滑オイル | lglt2 | 1.5kg | Skf-- ドイツ |
4 | スクリューロッドベアリング | Tvp7602045/p4sqbc | Fag-- ドイツ | |
5 | テーブルの軸受け | nn3024 | 1セット | Fag-- ドイツ |
6 | ロールボールねじロッド | 63/80, t5 | 5個 | Blis-- ドイツ |
7 | cncシステム | シーメンス840d/ファナック | 1セット | ジーメンス/ファナック |
8 | 送りサーボモータ | 6個 | ジーメンス/ファナック | |
9 | スケールリニア鉄格子 | fagor | 4個 | Fagor-- スペイン |
10 | 円形のグレーティングスケール | ハイデンハインロン | 1セット | ハイデンハイン-- ドイツ |
11 | 主油圧ユニット | コンパス | シリアル | 台湾 |
12 | オート潤滑局 | iiiversa | 3セット | 永嘉潤滑油- 台湾 |
13 | 電気部品 | 低電圧 | ジーメンス、 abb、 シュナイダー | |
14 | オイルクーラント | Co-24 | 1セット | ロム- 台湾や日本 |
15 | ローラー | rwb pr | 44個 | Iko- 日本や Ina- ドイツ |
16 | 横スイッチ | lxz | 5個 | オムロン- 日本製 |
17 | シールユニット | シリアル | Busak+shamban- アメリカン |
4.一般的な用語:
4.1支払条件:30％全体の連絡先の値で頭金としてt/t。t彼は最後60％全体の連絡先の値によって支払われるべきであるT/t後出荷前に最終テストと検査。
4.2納期:120-140days日から届いたんは事前のお支払い。
4.3保証、 売却後のサービス
4.3.1,保証期間: 一年後に最終的な設置、 保証期間中、 破損部品のすべての毎日が提供され自由には工場で。
4.3.2,保証対象外の期間、 その工場はまだ全体のサポートを供給しています機械の寿命、 技術的なアドバイスを含む、 スペアパーツ、 労働、 アフターサービス、 などに。 が、 工場出荷時はちょうど必要なコストを取る。
5.写真:

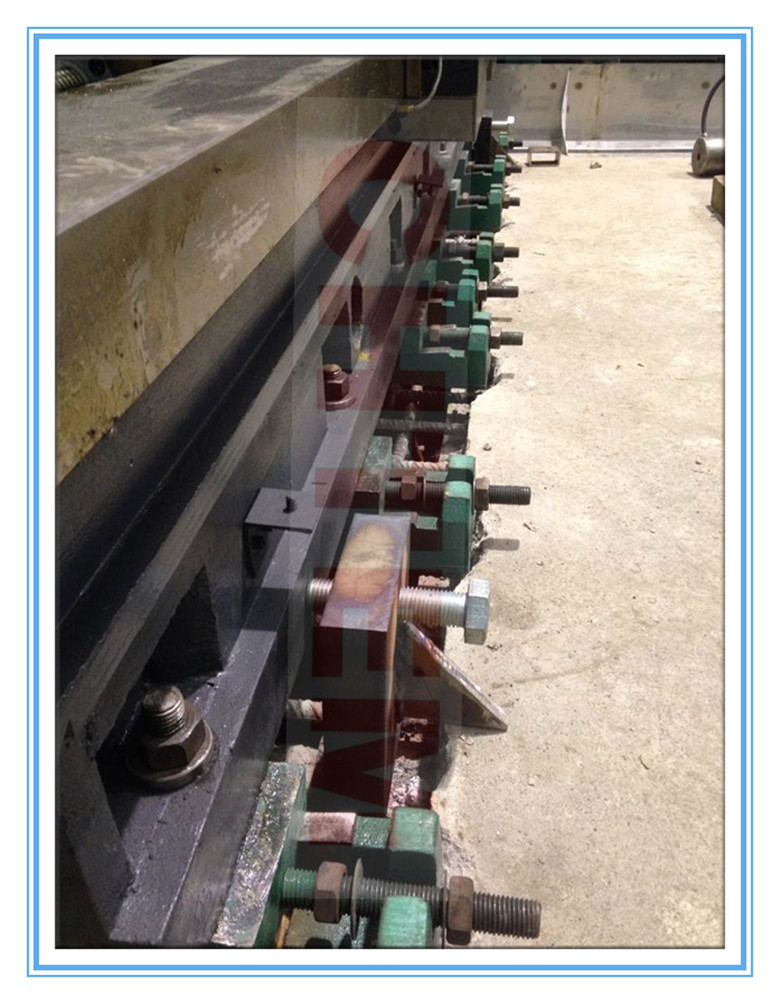

写真の主要部品の5.1プレーナ型ボーリングマシン:
