製品情報
| 条件: 新しい | CNCまたはない: CNC | 製品容量: 高 |
| 原産地: 中国(本土) | 銘柄: chtem | モデル番号: tk6511 |
| 電圧: 電圧に応じてクライアントサイト | 力(W): 15キロワット | 次元(L*W*H): テーブルのサイズ: 12501100mm |
| 重量: テーブル負荷能力: 5月20日トン | 証明: :2008; ce証明書 | 提供される売り上げ後のサービス: 利用できるエンジニア機械類を海外に整備するため |
| タイプ: プレーナ型中ぐりミル | 色: 標準: 青 | パッケージ: 燻蒸木材ケース |
| 支払アジサシ: T/t; l/c | 取引条件: 相互の合意に依存してい | 生産期間: 3- 4ヶ月 |
| 保証: 1年間 | 機能: 退屈な; フライス; 掘削; リーマ | origionの場所: 中国青島 |
| 材料: 高品位ダイカスト鉄 |
包装
| 包装: 燻蒸木材ケースに分解、 容器やにより締結にロード鉄ケーブル。 |
仕様
プレーナ型中ぐりミルスピンドルtk6511diamete: 110ミリメートルテーブルサイズ: 12501100mmtotary360度なしでラムインデキシングテーブル

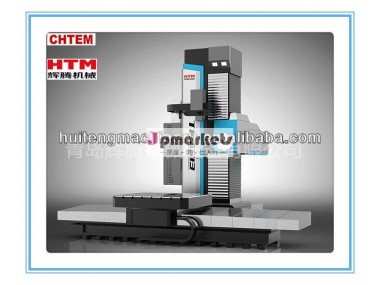

Cnc平面型中ぐりミルず- ram( 青島に設計されておりました、 山東、 中国)
モデル: tk6511
1.簡単な紹介
では最新の技術を吸収、 tk6511の統合は、 現代のメカニズム、 電気、 油圧、 潤滑と情報技術。 高度なcncシステムを装備、 マシンを実現することができ4軸自発的な制御、掘削、 ブローチ加工、 退屈な、 溝切断、 平面フライスを実行することができる。適用されるこのマシン工学機械産業のため、 ローリング- 株式、 鉱山施設、 大型モータ、 油圧、 蒸気タービン、 造船、 鋼や軍事産業。
2.仕様のtk6511プレーナ型中ぐり機
、 | スピンドル | |
スピンドル径 | 110ミリメートル | |
主軸テーパ | iso50 | |
スピンドル最大トルク | 1250 | |
のプルスタッド | Ld-50d | |
最大。 スピンドル速度 | 8-1100r/min | |
b | データ構造 | |
モータ電源 | 15(キロワット) | |
テーブルのサイズ | 12501100mm | |
テーブル積載量 | 5000キロ | |
最大スピンドルトルク | 2500nm | |
最大スピンドルのスラスト | 20000n | |
c | 作業範囲 | |
テーブルの移動を渡りx | 2000ミリメートル | |
yの垂直移動スピンドルヘッド | 1600ミリメートル | |
旅行の経度列v | 1300mm | |
アキシアル旅行退屈なスピンドルのw | 600mm | |
ロータリーテーブルb旅行 | 360(ランダム) | |
d | フィードの範囲 | |
x,y | 1-3000mm/min | |
wチップコンベアangemleheadletionandavailableoilcirculクーラントは | 1-2000mm/min | |
z | 1-2000mm/min | |
b | 0.003-1r/min | |
e | 急速な動き | |
x,y | 6000mm/min | |
w,z | 5000mm/min | |
v | 4000mm/min | |
b | 1.5r/min | |
f | 位置決め精度 | |
x,y,z | ±0.012mm | |
b | 8・プライム; | |
再現性 | ||
x,y | ±0.01ミリメートル | |
z | ±0.012mm | |
b | 6・プライム; | |
g | 他の人 | |
総電力 | kva120約 | |
全体的な正味重量 | 18000kg約 | |
マシンのサイズ | 5400・回; 3430・回; 3200ミリメートル | |
3.一般的な用語
3.1支払条件:30％全体の連絡先の値で頭金としてt/t。t彼は最後60％全体の連絡先の値によって支払われるべきであるT/t後出荷前に最終テストと検査。
3.2納期:120-140days日から届いたんは事前のお支払い。
3.3保証、 売却後のサービス
3.3.1,保証期間: 一年後に最終的な設置、 保証期間中、 破損部品のすべての毎日が提供され自由には工場で。
3.3.2,保証対象外の期間、 その工場はまだ全体のサポートを供給しています機械の寿命、 技術的なアドバイスを含む、 スペアパーツ、 労働、 アフターサービス、 などに。 が、 工場出荷時はちょうど必要なコストを取る。
4.写真の主要部品のtk6513中ぐり機
