• cnc横中ぐり盤
    商品番号: 2464497
    仕入れる商品へのお問い合わせについて、
    お電話の場合:スタッフに商品番号をお伝えください。
    商品の詳細

    製品情報

    条件: 新しい CNCまたはない: CNC 原産地: 中国(本土)
    銘柄: timac モデル番号: tk6111 電圧: 要件として
    力(W): 69kva 重量: 5000キロ 証明: ce

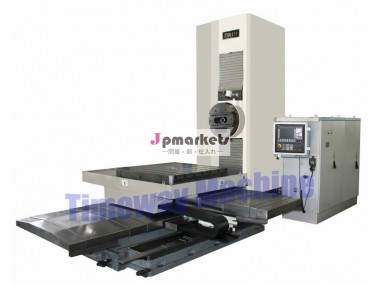

    cncボーリングマシン: tk6111

    包装

    包装: 木製ケース( can燻蒸される)

    仕様

    1.スピンドル径。 110ミリメートル2.テーブルサイズ: 14001400mm3.旅行: x-1700、 w-1400、 y-1400、 z-600、 u-2004.最大。 径退屈。: 300mm

    cncボーリングマシンtk6111



      cnc横中ぐり盤問屋・仕入れ・卸・卸売り cnc横中ぐり盤





    1.マシンの構成と機能:

    このマシンはテーブル型。

    テーブルクロス旅行( x)

    テーブルの長手方向の移動量( w)

    スピンドルヘッドの旅( y)

    スピンドルまたはクイル旅行( z)

    ロータリーテーブル( b)

    旅行のチャックが直面しているスライド( u)



    2.制御システム:

    マシンは、sinumerikフルデジタル制御システムと840d611dデジタルサーボとスピンドルドライブ。



    3.の位置フィードバックシステム:

    リニア鉄格子で使用されているハイデンハインによって作られたx,y軸とw。

    エンコーダからジーメンスはzで使用されていとu軸。

    円形の格子はハイデンハインによって作られたb軸で使用されてい。

    エンコーダから独立したジーメンススピンドルは指向性で使用されてい。







    4.主な仕様:



    S/n。

    仕様

    tk6111

    1

    スピンドル径

    ・φ; 110ミリメートル

    2

    主軸テーパ

    iso50

    3

    テーブルサイズ( lxw)

    1400×1400ミリメートル

    4

    テーブルの移動を渡り( x)

    1700ミリメートル

    5

    テーブルの縦ストローク( w)

    1400ミリメートル

    6

    の垂直移動スピンドルヘッド( y)

    1400ミリメートル

    7

    スピンドルの旅( z)

    600mm

    8

    旅行ヘッドと対向のスライド( u)

    200mm

    9

    最大。 退屈な直径のスピンドル

    300mm

    10

    最大。 マシニングヘッドと対向の直径

    700ミリメートル

    11

    最大。 スピンドルの掘削径

    50mm

    12

    スピンドル速度

    10-1500r/min

    13

    最大。 トルクのスピンドル

    1600nmの

    14

    頭が直面している速度

    7-165r/min

    15

    ツールシャンクタイプ

    Jt50( オプションmas403bt50)

    16

    プルスタッドタイプ

    Ld-50d( オプションmas403ap50t- 1)

    17

    位置決め精度:

    x、 y、 w

    z

    u

    b



    0.015(& plusmn; 0.008ミリメートル)

    0.02(& plusmn; 0.012mm)

    0.025(& plusmn; 0.02mmです)

    ± 8・プライム;

    ± 4・プライム;( 4x90・°;)、

    18

    再現性:

    x、 y、 w

    z

    u

    b



    0.010(& plusmn; 0.006ミリメートル)

    0.012(& plusmn; 0.008ミリメートル)

    0.015(& plusmn; 0.010mm)

    ± 4・プライム;

    ± 2・プライム;( 4・回90; ・°;)

    19

    送り速度: x、 y、 w

    z、 u

    1-5000mm/min

    1-2500mm/min

    20

    早送り: x、 y、 w

    z

    b

    u

    10000mm/min

    5000mm/min

    2r/min

    2500mm/min

    21

    スピンドルモータの電源

    17キロワット

    22

    電気の主電源

    69kva

    28

    ローディングテーブル

    5000キロ
