製品情報
| 条件: 新しい | CNCまたはない: CNC | 製品容量: 40/ヶ月 |
| 原産地: 中国(本土) | 銘柄: dmtの化学物質と | モデル番号: tk6916 |
| 電圧: 380v50hz | 力(W): 議論することができます | 次元(L*W*H): 議論することができます |
| 重量: 議論することができます | 証明: ・iso001ce | 提供される売り上げ後のサービス: 利用できる海外サービスセンター |
| 製品タイプ: cncフロアタイプボーリングマシン販売のための | 退屈な軸直径: 160ミリメートル | テーパ穴ボーリング軸: 80メトリック |
| 退屈な軸送りのスコープ: 1200ミリメートル | 退屈な軸回転速度: 2-650r/min | カスタマイズされた: 許容 |
| 技術文書: 英語 | デザイン: 我々が設計チームを持って |
包装
| 包装: 第一層用ビニールクロス、 第二層用キャンバス、 およびパッキング木製のケースでついに、 と一緒に木製の底は上のパレットボックス。 |
仕様
1.ボーリングマシン2.ボーリング軸直径: 160mm3.軸テーパ穴ボーリング: 80mm4.回転速度: 2-650r/min

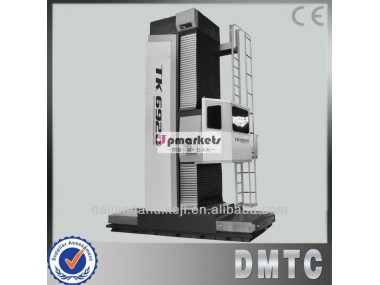

cncフロアタイプボーリングマシンtk6916販売のための
主な特徴:
1.1。このマシンは、 主に粉砕するために使用され用の穴- 大規模および中規模大型の部分だけでなく、 そのような穴加工など他の処理、 拡大、 リーマ加工、 平面フライス。 放射状刃物台を使用することができヘッドと対向の浮上するための; ロータリ作業テーブルと協力した場合、 それ処理するために使用することができ内孔と外側の円を持つ大規模な直径と長さが短い。 突然の窮地に設置されているかボーリングロッド、 に適用することができているのワークの加工を平面フライス。
1.2。主な伝送システムのtx6216eマシンdcモータを採用し、 無段階速度調節を実現することができる。 それはまた、 4メカニカル可変速度規制ハンドルを使用して、 制御のための。 スピンドルのリバーシブルモーションを実現することができるによってモーションのリバーシブルモーター。
で回転し頭が直面している中空端面としてキー付きスピンドルパワートレインで遊星機構駆動機構とラジアルスライディングブロックを養うために。 スライディングブロック送りの一種である伝送を隙間なくを避ける「 落下カッター「 障害。
1.3。acモータドライブスピンドル軸方向のモーション、 モーションヘッドと対向の放射状刃物台、 上下動のヘッドストック、 前列の長手方向の動き。 stepless速度の規則の変化により取得されるのは機械的な可変速2と電気速度規制。 電磁クラッチ機械的な可変速度規制を制御します。 すべての可動部品の動きが活性化される電磁クラッチによってその動きを除きヘッドと対向の放射状刃物台によって活性化される油圧クラッチ。 リバーシブル動き、 すべての可動部品のことで実現できるモーションのリバーシブルモーター。
キャリッジの滑りをこのクランプ装置が装備されているマシン利便性と信頼性確保に強度と省力。
1.4。ガイドウェイヘッドストックをスライドのマシンのキャリッジとは埋め込まれたソフトなバンドの動摩擦係数で減少していると静摩擦と走行安定性確保されている。
モーションの列には、 ギアによって駆動されとラック; ヘッドと退屈なロッドの動きによって駆動されるリードスクリューとナット。
1.5。油圧潤滑油システムが構成されてい国内トップブランド油圧部品; ガイドウェイとリードスクリューによって潤滑されていオート- 潤滑システム.
1.6。ガイドウェイはベッドのマシンがインストールされている、 ステンレス製シールド.
技術的なパラメータ:
タイプ | 名 |
tk6916 |
tk6920a |
tk6920 |
退屈な軸直径 | ミリメートル | 160 | 200 | 200 |
テーパ穴ボーリング軸 | メトリック | 80 | 100 | iso60 |
退屈な軸回転速度( 無グレード) | R/min | 2-650 | 2-650 | 2-650 |
退屈な軸送りのスコープ | ミリメートル | 1200 | 1200 | 1200 |
軸ストロークボーリング( z) | ミリメートル | 2000 | 2000 | 2000 |
フライス軸の直径 | ミリメートル | 280 | 320 | 320 |
ストロークヘッドストック( y) | ミリメートル | 2000/3000/4000 | 3000/4000 | 3000/4000 |
ヘッドストック給餌スコープ | ミリメートル/min | 1-3000 | 1-4000 | 1-4000 |
ヘッドストック速い- 移動のペース | ミリメートル/min | 3000 | 3500 | 4500 |
前列ストローク( x) | ミリメートル | 4000/6000/8000 | 6000/8000 | 6000/8000 |
前列給餌スコープ | ミリメートル | 1-4000 | 1-4000 | 1-4000 |
ラムセクションのサイズ | ミリメートル | 440*440 | 530*530 | 480*520 |
ラムの旅( w軸) | ミリメートル | 800 | 1200 | 1200 |
メインモータ電源 | キロワット | 30 | 75 | 75 |
退屈な軸送り速度とラム | ミリメートル/min | 0.5〜3000 | 0.5-3500 | 0.5-4500 |
退屈な軸と速- 移動のペースラム | ミリメートル/min | 3000 | 4000 | 6000 |
前列速い- 移動のペース | ミリメートル/min | 6000 | 6000 | 6000 |
機械の重量 | t | 85 | 105 | 115 |
