製品情報
| 条件: 新しい | CNCまたはない: CNC | 製品容量: 高 |
| 原産地: 中国(本土) | 銘柄: chtem | モデル番号: tk6813 |
| 電圧: 電圧に応じてクライアントサイト | 力(W): キロワット30 | 次元(L*W*H): テーブルのサイズ: 20002000 |
| 重量: テーブル積載量: 10〜40トン | 証明: Ce証明書;: 2008 | 提供される売り上げ後のサービス: 利用できるエンジニア機械類を海外に整備するため |
| タイプ: cnc平面型ボーリングマシン | 色: 青 | パッケージ: 燻蒸木材ケース |
| 支払条件: T/t; l/c | 取引条件: 相互の議論に依存してい | origionの場所: 中国青島 |
| 生産期間: 4- 5ヶ月 | 材料: 高品位鋳鉄 | 機能: 退屈な、 フライス、 リーマ、 掘削 |
| 保証: 1年間 |
包装
| 包装: 燻蒸木材ケースに分解、 コンテナにロードで固定し鉄ケーブル。 |
仕様
プレーナ型スピンドル径ボーリングマシン。: cnc130ミリメートル/サーボシステム: シーメンス840d/18iファナック、 ram自動作業方法
chtemについての詳細を調べる、 clikcここに
1.主な情報は
Cnc平面型1.1仕様のtk6813ボーリングマシン
| スピンドル径 | 130ミリメートル |
| 主軸テーパ | iso50 |
| シャンク仕様 | jt50 |
| のプルスタッド | Bt-50 |
| 最大。 スピンドル速度 | 2-1500r/min |
| テーブルの移動を渡り | 3000ミリメートル |
| 旅行の経度列 | 2000ミリメートル |
| ラムの旅を軸方向 | 1300mm |
| 軸方向の退屈なスピンドルの旅行 | 700ミリメートル |
| 旅行ロータリーテーブル | 800ミリメートル |
| x。 y送り速度 | 1-3000mm/min |
| w送り速度 | 1-2000mm/min |
| z送り速度 | 1-2000mmmin |
| b送り速度 | R0.003-1/min |
| x。 急速なmovemety | 6000mm/min |
| w。 z急速な動き | 5000mm/min |
| 急速なmovemenv | 4000mm/min |
| b急速な動き | 1.5r/min |
| x。 y。 z。 位置決め精度 | ± 0.025mmです |
| b位置決め精度 | 8& rdquo; |
| x。 y再現性 | ± 0.02mm |
| z再現性 | ± 0.02mm |
| b再現性 | 6& rdquo; |
| モータ電源 | キロワット22/30 |
| テーブルのサイズ | 20003000mm |
| テーブル積載量 | 10〜40トン |
| 最大。 スピンドルトルク | 2500nm |
| 最大。 スピンドルのスラスト | 20000n |
主な1.2購入部品
なし | 名 | 仕様 | 量 | 製造 |
1 | スピンドルのフロントベアリング | Acd71944/p4atbtb | 1セット | Skf-- ドイツ |
2 | リアスピンドルのベアリング | Acd71940/p4adba | 1セット | Skf-- ドイツ |
3 | 正常に潤滑オイル | lglt2 | 1.5kg | Skf-- ドイツ |
4 | スクリューロッドベアリング | Tvp7602045/p4sqbc | Fag-- ドイツ | |
5 | テーブルの軸受け | nn3024 | 1セット | Fag-- ドイツ |
6 | ロールボールねじロッド | 63/80, t5 | 5個 | Blis-- ドイツ |
7 | cncシステム | シーメンス840d/ファナック | 1セット | ジーメンス/ファナック |
8 | 送りサーボモータ | 6個 | ジーメンス/ファナック | |
9 | スケールリニア鉄格子 | fagor | 4個 | Fagor-- スペイン |
10 | 円形のグレーティングスケール | ハイデンハインロン | 1セット | ハイデンハイン-- ドイツ |
11 | 主油圧ユニット | コンパス | シリアル | 台湾 |
12 | オート潤滑局 | iiiversa | 3セット | 永嘉潤滑油- 台湾 |
13 | 電気部品 | 低電圧 | ジーメンス、 abb、 シュナイダー | |
14 | オイルクーラント | Co-24 | 1セット | ロム- 台湾や日本 |
15 | ローラー | rwb pr | 44個 | Iko- 日本や Ina- ドイツ |
16 | 横スイッチ | lxz | 5個 | オムロン- 日本製 |
17 | シールユニット | シリアル | Busak+shamban- アメリカン |

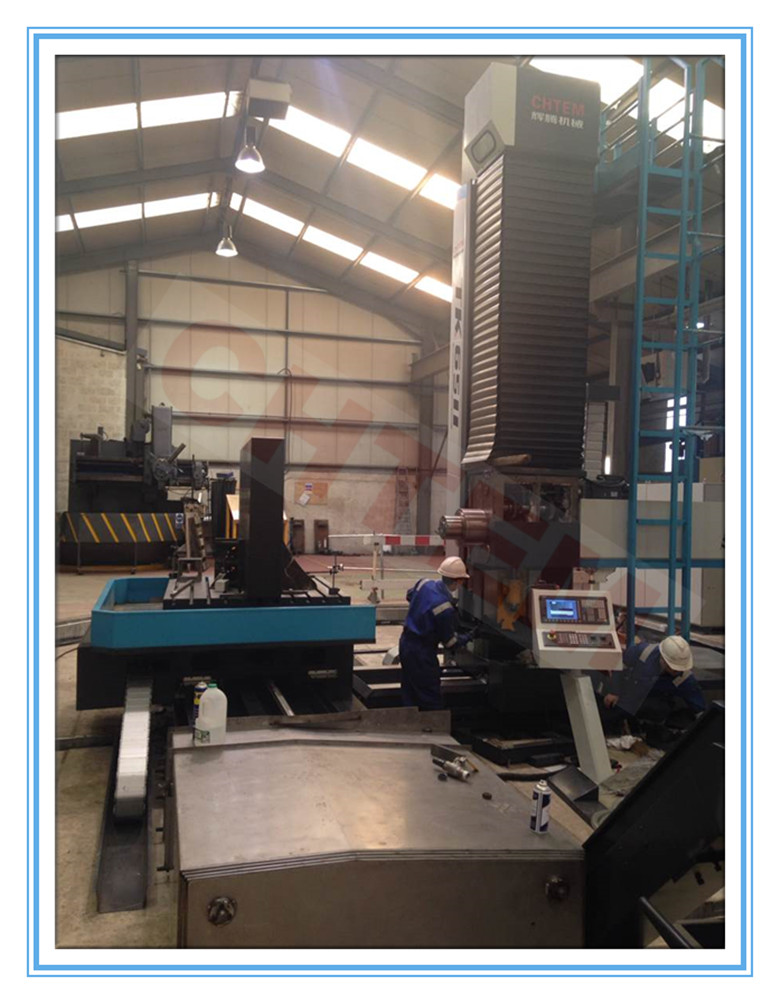

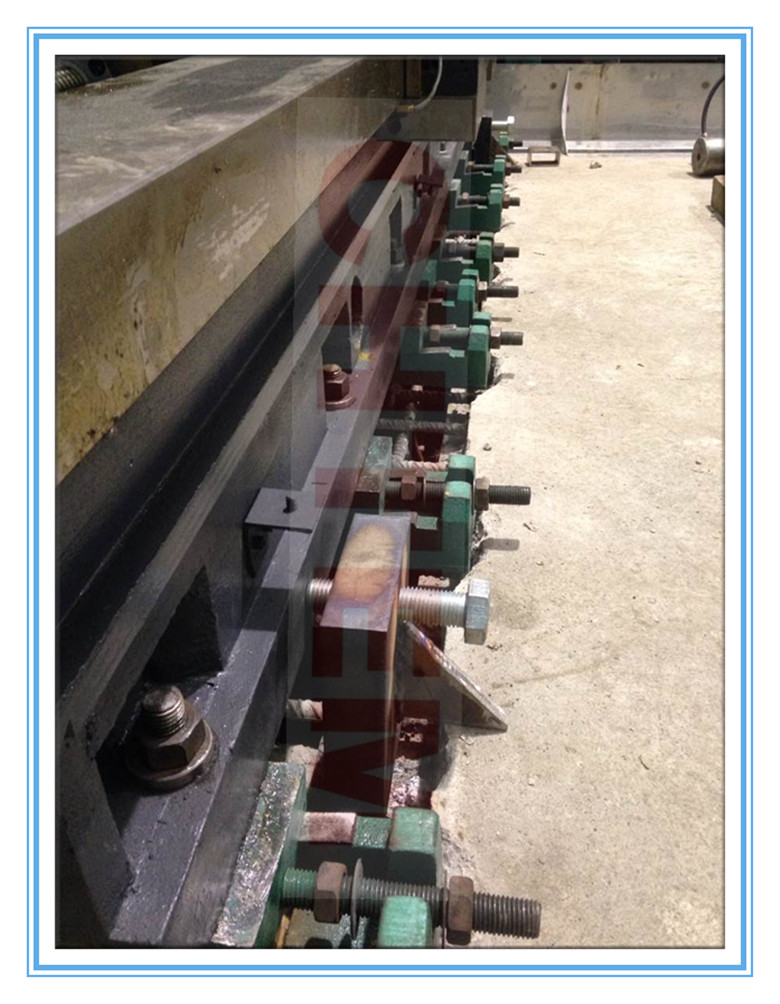

2.写真

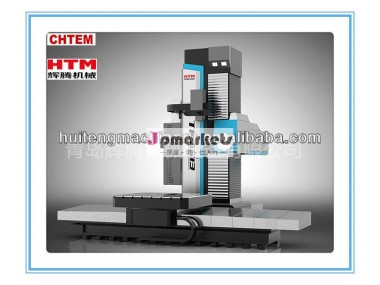

Cnc平面型2.1の写真tk6813ボーリングマシン
3.cnc平面型の簡単な紹介tk6813ボーリングマシン
高度なcncシステムを装備、 ボーリングマシン4軸自発的な制御を実現することができ、 掘削、 ブローチ加工、 退屈な、 groov切断、 平面フライス。 このマシンはengeeringような産業機械に適用、 ローリング- 株式、 鉱山施設、 大型モータ、 油圧、 蒸気タービン、 造船、 鋼や軍事産業。
4.cnc平面型の主な構造tk6813ボーリングマシン
1)ボーリングマシンはプレーナ型水平機、 フロントとリアベッドはtタイプのデザイン。
2)スピンドル。 スピンドルボーリングスピンドルで構成されていとフライス加工スピンドル。 スピンドル軸受は、 高速の、 優れた剛性と高精度。 定tempreratreオイルを冷却するための設けられているようにベアリングを保証するように、 スピンドルの加工精度。 材料のスピンドルはエレクトロ- 洗練された、 ニトロ鋼。 操作は必要あり30以上を処理するためのスピンドルを持っているとその鏡表面adn周回遅れgrouondです。
3)ガイドウェイ。 ロータリーガイドを方法を採用し、 鋳鉄やstickledプラスチック。 回転軸受を採用し、 ダブルシリンダーロールベアリングがある高剛性と精度。
4)油圧システム。 油圧システムはオイルクーラントを高めるために信頼性油圧ユニットと油圧。 の寸法を国際標準油圧ユニットは、。
5)潤滑。 自動潤滑オイル潤滑体制が広がって様々なポイントに、 ガイドの方法のxの、 y、 z、 v、 軸とw。 損傷を避けるためにクリーンなオイル不足によって引き起こされるpfフィルム、 潤滑オートマチックを採用し、 システムを維持することができるタイミングによって油膜、 ダメージから汚染された、 また、 それを一致させるニーズガイドウェイ。 すなわち、 wとxの軸は、 装備を使用してフレキシブルガイドウェイカバー、 y軸はカバーを装備。
6)。 保護、 次のような問題を回避するために設計:
過温度、 油圧システムの圧力損失。
タイミングガイドウェイlubrictionとオイルの不足
失敗のスピンドルドライブ
過負荷のspindlleアセンブリ
インターロックのスピンドル自動スタートspindlアンロードとツール。
ソフト制限
オーバーライドの送り駆動
failreの送り駆動
過負荷の駆動システム。
5.一般的な用語:
5。1支払条件: 30％全体の連絡先の値で頭金としてt/t。t彼は最後60％全体の連絡先の値によって支払われるべきであるT/t後出荷前に最終テストと検査。
5.2納期:120-140days日から届いたんは事前のお支払い。
5.3 保証、 売却後のサービス
5.3.1,保証期間: 一年後に最終的な設置、 保証期間中、 破損部品のすべての毎日が提供され自由には工場で。
5.3.2,保証対象外の期間、 その工場はまだ全体のサポートを供給しています機械の寿命、 技術的なアドバイスを含む、 スペアパーツ、 労働、 アフターサービス、 などに。 が、 工場出荷時はちょうど必要なコストを取る。
