製品情報
| 条件: 新しい | CNCまたはない: CNC | 製品容量: 3ヶ月 |
| 原産地: 中国(本土) | 銘柄: hht | モデル番号: cfb130cfb160cfbr130cfbr160cfbr200cfbr230 |
| 電圧: 顧客の要件として変更 | 力(W): 30/41kw | 重量: 43トン |
| 証明: iso、 ce | 提供される売り上げ後のサービス: 利用できるエンジニア機械類を海外に整備するため | システム: ファナックheidehainジーメンス |
| ボールねじ: I+fドイツ | ボールねじ軸受: skffagnski bc | スピンドル軸受: nsk |
| リニアレール: schneeberger |
包装
| 包装: 木製ケース、 または、 お客様の要件。 |
仕様
CNCボーリングおよびフライス盤用具の紡錘dia: 160mmのトルク: 4000Nm位置の正確さ: 0.015/1000mmシステム: 840D 18i 802SL 0i

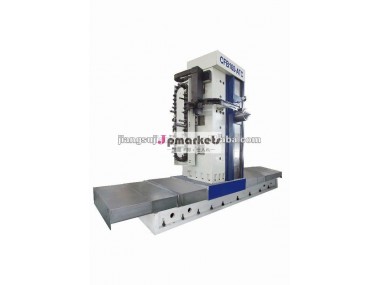

床のタイプCNCボーリングおよびフライス盤用具
1.Model: CFB160
2.Form: 床のタイプ
3.Layout: 横
それは関連の付属品とともに製粉し、あき、叩く退屈し、二次元および三次元曲げられた表面のために処理する糸の処理し、そして多プロシージャ部分を遂行するために働くことができる。
指定:
CNCはタイプ横のボーリングにおよびフライス盤用具160床を張る (CFB160) | |
紡錘の直径 | 160mm |
製粉の紡錘の直径 | 240mm |
紡錘の速度 | 10-1200r/min (任意10-1500) |
紡錘の先を細くすること | ISO50 7:24 |
紡錘モーターの力 | 30/41kw |
すね | DIN69871A |
引きのスタッド | LDA-50 |
コラムのX十字旅行 | 6000mm (拡張可能) |
紡錘の頭部Yの縦旅行 | 2000mm (任意2500; 3000) |
紡錘Wの軸旅行 | 900mm |
表面仕上げ頭部Uのスライド旅行 | 200 (CFBF160のためにだけ) |
急流の横X-Y W | 線形柵: 10000; スライドの柵: 6000 5000mm/min |
Feedrate X-Y W | 1-5000mm/min 1-3000mm/min |
紡錘のトルク | 4000Nm |
製粉の紡錘のトルク | 4000Nm |
供給の抵抗力X、Y、W | 35000N |
正確さXの位置、Y | ±0.015/1000mm |
X-Y反復性の正確さ | ±0.01mm |
CNCシステム | SIEMENSかFANUC |
重量 | 43000kg |
主要な構成は広がる:
いいえ | 項目 | モデル | Qty | 製造業者 |
1 | 精密な紡錘軸受け | 71940P4A 71938P4A | 1set 1set | SKF、FNSK、IBC、AG |
2 | 後部軸受けを支える紡錘 | 7020A5 | 1set | SKF、NSK、IBCのたばこ |
3 | 球ねじ軸受け | 50TAC100B 40TAC72B | 4sets 1set | SKF、NSK、IBCのたばこ |
4 | 球ねじ | φ10020 φ63x10 φ5010 | 1set 1set 1set | ドイツI+F |
6 | 耳障りな定規 | HEIDENHAIN | 2sets | HEIDENHAIN |
8 | X/Y/Wモーターおよびサーボドライブ | シリーズ | 3sets | SIEMENS |
9 | ACサーボ主要なモーター | シリーズ | 1set | SIEMENS |
