製品情報
| 条件: 新しい | CNCまたはない: 正常 | 原産地: 中国(本土) |
| 銘柄: 避難所 | モデル番号: txm170a、 txm200a、 txm250a | 電圧: 220v、 380v、 415v、 575v |
| 証明: iso9001 | 提供される売り上げ後のサービス: 利用できるエンジニア機械類を海外に整備するため | 制御: plcシステム |
包装
| 包装: ケースのベニヤ |
仕様
1)ワーキングタイプ: 垂直; 2)plcの制御システム; 3)最大径退屈170/200/250mm;

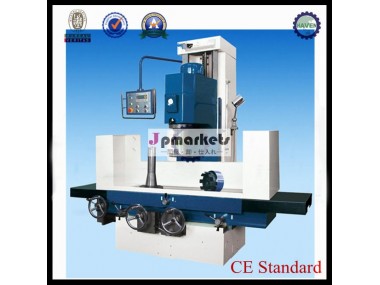

立精密txmシリーズボーリングマシンの主な機能
無段階のスピンドル回転、 給餌とテーブルを走行
回転速度と送りのスピンドルの動きをだけでなく、 ワークテーブルは無料& mdash; セットアップ、 オートマチックretumingのスピンドルを実現することができる
longitudingalとクロステーブルの移動
アクセサリーの完全なセットのボーリング、 フライス、 掘削・リーマかつ容易に交換
高速センタリング装置ツール
ツール測定装置
退屈な深さ制御装置
デジタル読み出しを持つテーブル治具用のボーラーマシン
tパラメータ
アイテム |
| txm170a | txm200a | txm250a | |
最大。 退屈な直径 | ミリメートル | ・φ;170 | ・φ;200 | ・φ;250 | |
最大。 退屈な深さ | ミリメートル | 400 | 500 | 500 | |
最大。 研削面積 | ミリメートル | 4001000 | |||
最大。 フライス領域 | ミリメートル | 4001000 | |||
最大。 掘削・リーマ直径 | ミリメートル | ・φ;30 | |||
スピンドル速度 | R/min | な120〜1200 | |||
スピンドルの給餌 | ミリメートル/min | 14-900 | |||
急速な移動スピンドルの速度 | Mm/mim | 900 | |||
スピンドルの旅 | ミリメートル | 700 | |||
スピンドル端との距離顔とテーブル | ミリメートル | 0〜700 | |||
スピンドル軸の間の距離とキャリッジ垂直面 | ミリメートル | 375 | |||
縦送りのワークテーブル | Mm/mim | 32-1350 | |||
急速な移動速度縦断旅行のテーブル | Mm/mim | 1350 | |||
最大。 は、 作業台の縦断旅行 | ミリメートル | 1500 | |||
最大。 クロス旅行作業テーブルの | ミリメートル | 200 | |||
ワークテーブルサイズ( w*l) | ミリメートル | 500*1250 | 500*1500 | 500*1500 | |
のボーリング孔の寸法精度 |
| h7 | |||
機械加工精密 | 真円度 | ミリメートル | 0.005 | ||
円筒度 | 0.01/300 | ||||
フライス平坦性 | 0.10 | ||||
研削平坦性 | 0.08 | ||||
表面粗さ | 退屈な | um | Ra2.5 | ||
フライス | Ra3.2 | ||||
研削 | Ra0.8 | ||||
退屈な表面粗さ | キロワット | 5.5 | |||
メインモータ電源 | cm | 260*163*230 | |||
全体寸法( l*w*h) | cm | 225*190*228 | |||
パッキン寸法( l*w*h) | キロ | 3300/3600/ | 3500/3800 | 3500/3800 | |
N。 w。/g。 w | アクセサリー付属品一覧を参照してくださいのボーリングマシン | ||||
