製品情報
| 条件: 新しい | CNCまたはない: CNC | 製品容量: 20セット/month |
| 原産地: 中国(本土) | 銘柄: ハイテック | モデル番号: Tk611c-4 |
| 電圧: 顧客の要求に応じて | 力(W): キロワット11/15 | 次元(L*W*H): ミリメートル5347x34203190 |
| 重量: n。 15500kgw | 証明: iso | 提供される売り上げ後のサービス: 利用できるエンジニア機械類を海外に整備するため |
| 色: オプション | 機能: 金属加工 | 重要な単語: ボーリングマシン |
包装
| 包装: 高品質tk611c-4cnc横中ぐり盤詳細なパッケージ販売のための: 耐航性のあるパッケージstadard |
仕様

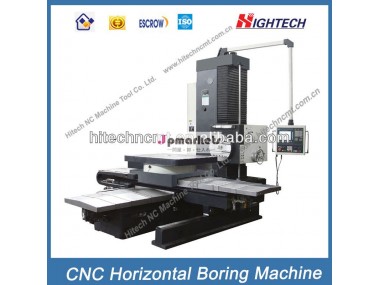

高品質tk611c-4cnc横中ぐり盤競争力のある価格販売のための第一- クラスのサービス
cnc横中ぐり盤高品質販売のための
---- tk611c- 4
1。メインキャラクター
- 優れた剛性重切削に適した。
- はベッド、 カラム、 上下サドルはボックス型をガイドを採用してい。 アップガイドを採用してい構造は特殊なプラスチックを保つためにムーブメントのための良好な条件。
- を用いて採用するメインスピンドルモータはacサーボモータと無段階速度調整を実現することができ。 は、 バルブを介してプッシュし、 ギアや速度差を実現。
- フライスヘッド前面プレートを装備を実現することができ簡単に大面積フライス。 それ・rsquo; s作業によって制御され、 オンとオフの切り替え電磁気のクラッチ。 スピンドルの授乳のフェースプレーとフライスヘッドはpansonicによる駆動acサーボモータ。 無段階の送りを実現することができとによって手動スイッチ。
2.主なパラメータ
アイテム | 主な仕様 |
スピンドル径 | 110mm |
ワークテーブルサイズ( l・回; w) | 1320・回; ミリメートル1010 |
最大。 ローディングのワークテーブル | 5000キロ |
主軸中心からの距離テーブルトップに | 5-- 1205ミリメートル |
テーブルの移動を縦方向と横 | 1800・回; ミリメートル1300 |
垂直移動ヘッドストック | ミリメートル1200 |
スピンドル軸方向旅行 | ミリメートル550 |
最大。 退屈な直径 | ミリメートル240 |
最大。 掘削径 | ミリメートル50 |
スピンドルのテーパー内孔 | bt50 |
最大。 に、 スピンドルに許容トルク | 1100n。 m |
最大。 直面している上に許容トルクヘッド | 1100n。 m |
頭が直面しているツールホルダ・rsquo; sラジアル旅行 | ミリメートル160 |
最大直径作業。 ヘッドと対向の工具ホルダー | 630mm |
最大。 直面している上に許容トルクヘッド | 1100n。 m |
頭が直面しているツールホルダ・rsquo; sラジアル旅行 | ミリメートル160 |
最大直径作業。 ヘッドと対向の工具ホルダー | 630mm |
最大。 許容軸フィードに、 スピンドルに力 | 13000n |
スピンドル速度ステップ | 無段階 |
頭が直面している速ステップ | 無段階 |
主軸回転速度範囲 | 12--- 1100rpm |
頭が直面している速度範囲 | 4--- 130rpm |
メインモータ電源 | キロワット11/15 |
全体寸法( l・回; w・回; h) | 5347・回; 3420・回; ミリメートル3190 |
Net/総重量のマシン | キロ15500/17500 |
飼料- 率のスピンドル | 0.5-- 1000mm/min |
xの早送り、 y、 w軸 | ミリメートル5000/min |
スピンドルの早送り | ミリメートル3600/min |
の早送り工具チャックヘッドと対向の | 1180ミリメートル/min |
位置決め精度( x、 y、 z) | X: 0.04、 y: 0.05z: ミリメートル0.06 |
繰り返し位置決め精度( x、 y、 z) | X: ミリメートル0.015 |
ワークテーブル回転インデックス精度 | ± 6''( 4・回; 90・度;) |
ワークテーブル繰り返し回転位置決め精度 | ± 3''( 4・回; 90・度;) |
3.のために詳細な画像参照
