製品情報
| 使用法: 油井 | 条件: 新しい | タイプ: 回転式掘削装置 |
| 力のタイプ: 電気 | 原産地: 中国(本土) | 銘柄: psk |
| モデル番号: Zj70/4500db | 証明: api | 保証: 1年間 |
包装
| 包装: 標準的な輸出パッケージ |
仕様
掘削リグはに設計され、 製造基準に従いそのようなapiスペックq1,4f、 7k、 8cとrp500等。
を使用し、 機能

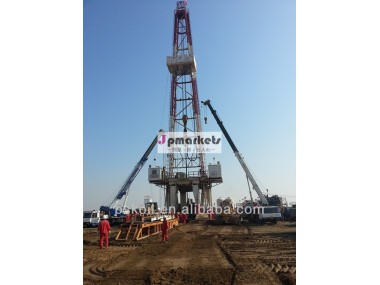

掘削リグは一種zj70dbdc電気掘削リグのための設計および製造に探索やの石油とガス資源開発。 掘削リグはルールに応じて設計で指定されたgb5609-1999・ldquo;の石油掘削リグのモデルと基本的なパラメータ& rdquo; での要件に適合しておりapi仕様の米国およびその他の国際的な高度の基準。 深い掘削の容量7000m掘削リグは。
電気的に駆動されるac-scr-dcモードの掘削リグは。 ac電源出力発電機によるグループによって制御され電気制御システムと駆動するためにacモーターに供給されるそれぞれドロー- 作品、 回転テーブルとtwo泥ポンプセット。
ドロー- 作品によって駆動され800kw2セット、cモータ。リフティングギアシフトが2少ないステップスピード仕様。 回転テーブルは1により駆動されるセット800kw、cモータ。 伝送回転テーブルは2を介してのステップ少ないスピード仕様。 リバースギアモーターの逆転によってが達成される。 主ブレーキ抽選の- 作品を利用していの補助ブレーキディスクブレーキと ドロー- 作品用途ダイナミックブレーキ。
主な機関のマストとベース掘削リグ用構造が一体になってリフティング。 まず、 マストを持ち上げによってドロー- 作品やマストを修正。 その後持ち上げ基地はまたdrawworksベースまで、 作業位置に到達。
泥ポンプf-16003つのセットに装備されていていることは、 掘削リグによってそれぞれ駆動され1セット1200キロワットacを介してモーターと合流して狭いv- ベルト。
電気の2セットスクリュー空気圧縮機、 空気タンクや外部の熱のために装備され再生ドライヤー空気供給や空気浄化の掘削リグ。
安全で完全な照明システムのための電源とよくフィールドに装備され掘削リグ。 クイックコネクタがが安全性と信頼性で便利な、 インストールと解体するで使用されているすべてのケーブルの接続
固体制御システムの掘削リグの泥タンク8珠が完全に泥とを備えて浄化装置を含む主に頁岩シェーカー、 真空デガッサと泥クリーナー( デ- サンディングとデ- シル) など.
基本的な技術的なパラメータ
名目上の掘削深さ(・φ; 127ミリメートル( 5・プライム; ドリルパイプ))4500m~6000m
(114mm,4 1/2・プライム; ドリルパイプ)5000m~7000m
最大。 フック荷重4500kn
ラインの持上げシステム6・回; 7(時計回り)
径。 の掘削ライン11/2・プライム;(・φ; 38ミリメートル)
定格電力drawworks1470キロワット(2000hp)
ギア2drawworksステップs,無段階
主なブレーキ油圧ディスクブレーキ(風 冷却)
ダイナミックブレーキ補助ブレーキ
回転テーブル開口部サイズ・φ; 952.5mm(371/2")
ロータリーギア2ステップ、 無段階
泥ポンプ定格電力・回; なし。1176kw( 1600hp) ・回; 3
マストの高さ45メートル
マスト型k型
スタンドパイプの容量( 41/2・プライム; 掘削パイプ、 28mスタンド) 7000m
ドリルフロアの高さ10.5メートル
掘削床の面積( l・回; w)13.3m・回; 11.66m
主発電機sなし。 4
主なパラメータ1085kw、 60hz、 1200r/min,600v
電気伝送モードac- vfd-dc、 一から一
Drawworksモータ電源・回; なし。 800kw・回; 2
シングルポンプモータ電源・回; なし。 1200キロワット・回; 3
回転テーブルモータパワー・回; なし。 800kw・回; 1
掘削流体マニホールド( ダブルスタンドパイプ) 103ミリメートル( 4& rdquo;) ・回; 35mpa
泥タンク8セット
有効容量360m3
2空気貯蔵タンク+2・回; 2.5m3
空気源圧力1mp、
ディーゼルタンク2セット(45m3+55m3)
水タンク容量80m業界3
