製品情報
| 使用法: 油井 | 原産地: 中国(本土) | 銘柄: sehm |
| 証明: Api | 保証: 1year |

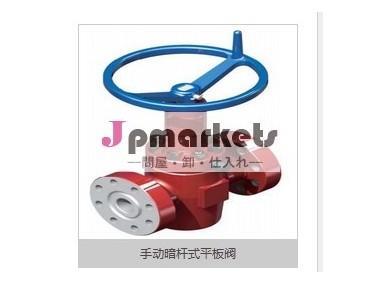

平板阀
適用規格：スチールゲートバルブ、API600/のAPI6D
スチールゲートバルブ、ISO10434/ ISO14313
鋼製バルブ、ASME B16.34
面と向かって、ASME B16.10
フランジ末、ASME B16.5
ButtweldingはASME B16.25に、終了
検査及び試験は、API598/のAPI6D
デザインの説明：
フルポートデザイン
OS＆Y、外側のネジとヨーク
BBボルト締めボンネット
完全に導かれた柔軟なウェッジ、
固体または分割ウェッジの選択
再生可能なシートリング
鍛造のTヘッドステム
ライジングステムと非上昇ハンドル
フランジ付きまたはbuttwelding終了
BG演算子で利用可能
ゲートバルブ商品の詳細
Design and Manufacture | ANSI B16.34,API600,API603,BS1414 |
Face to face(end to end) | ANSI B16.10,API6D |
Flanged connection | 2"~24" TO ANSIB16.5,22",26"~36" TO MSS-SP-44 to API 605 on Request |
Test and inspection | API 598,API6D |
Butt welded end | ANSI B16.5 |
A.抗摩擦ボールスラストベアリング：スムーズな動作を確保するため、嵌合部品間の摩擦を低減
B.グラブねじ：ボンネット内をしっかり止めヨークナット
C.グリースニップルは：嵌合部分に潤滑油を供給
製造プロセス
STANDAR3DISATION
すべての製品は、すべてのそのようなメーカー標準化協会（ MSS ） 、米国石油協会（API ） 、米国機械学会（ ASME ） 、英国規格（ BS） 、局として世界中で認められ、国際規格のガイドラインに沿って製造されていますインドの標準（ BIS ） 。
原料のPROCURMENT
製造工程では、異なるグレード、ステンレス鋼棒、鍛造品、ハードウェア、ガスケットおよび塗料の鋳物を必要とする。すべての原料評判＆本物の懸念のサプライヤーからの購入。
品質管理
全ての原材料は、製造前工程に品質保証部によってチェックされます。我々は、鋳物を受信したとき、例えば、それは耐性を機械加工するための視覚的及び寸法的にチェックされる。それが拒否された場合、我々はまた、更なる処理に適した国際規格と加工屋に渡すと比べファウンドリ化学のテスト証明書および物理テスト証明書を、確認し、それは戻っサプライヤーに送っている。
マシニング
加工用の機械工場に発行された原料は、厳密には、図面通りに加工される。
インプロセステスト
それはOK次元検出された場合、バルブ本体とボンネットは、水力発電試験のために送られる。それはさらに、アセンブリのアセンブリのセクションを渡すよりも、 [OK]を発見された場合、このようなシート、ディスク、茎などのすべての内部部品は、ノギスやマイクロメータで測定している。すべての弁体とボンネットは、関連する標準に従って、電動ポンプやハンドポンプでテストされています。体やボンネットが圧力下で鋳造のいずれかの部分からの試験流体の漏れや落下があってはならないときに理論は、あること。漏れが認められた場合は、拒否され、戻ってファウンドリに送信されます。
アセンブリ
水圧OKですボディとボンネットは、正式に加工面に傷を避けるように注意して取り扱う組立部に送信されます。アセンブリ内部本体とボンネットは治具＆均一性と互換性のための器具の助けを借りて、ドリルマシンで掘削されています。
ラップ仕上げ
金属では金属シートバルブに、シート＆ディスク/プラグが座面を平滑に貼りラフラッピングラッピングされており、非常に細かいグレードがゼロの漏れを確実にするために、ディスク·座面の適切なシール用ペーストラッピングとラッピングさよりも。
テスト
新しい完全なバルブの組立は水圧試験のために送られた後。漏れは、関連する規格に従って検出されない場合は、仕上げ部に送られる。
FINISING /絵画＆パッキング
弁体とボンネットは、より良い外観debarredとフレキシブルシャフトグラインダーで仕上げています。耐食性プライマー（ベンガラ）のいずれかのコートは、優れた表面外観のために二度、吹き付け、およびコードに従って着色されている。
バルブは、どちらか正式に終了するラック輸送中損害を避けるために、柔らかい素材で保護された木箱や麻袋に梱包されています。
MainFeatures ：
ボディ＆ボンネットはリベラルなセクションが鋳造、高品質から作られた。鋳物、精密、高性能のために加工される
双方向シャットオフ
死ぬ成形グラファイト（グラフォイル）パッキングリング、高い温度に適して保証付きの低排出量とするステム、腺およびボンネットブッシュ間の制御されたクリアランス。
深いスタッフィングボックスは、気密性と最大の長パッキング生活のために提供しています。
スイングアイボルトは、スタッフィングボックスに簡単にアクセスを容易にします。
バック座席の特徴は、完全に開いた位置にバルブを備えたライン上のスタッフィングボックスの再梱包を容易にします。
体にねじ込まシートリングは交換タイプです。シール溶接されたタイプのシートリング＆インテグラルシートキャブも特別なリクエストに応じて提供される。
ステライトディスク、シートリング＆バックシートは、特別なリクエストに応じて提供することができる。
高い圧力＆高級サイズバルブはスラスト軸受でもギアの駆動装置が設けられている。
