製品情報
| タイプ: パイプ製造ライン | 管材料: 炭素鋼 | 適用: エネルギー供給の管 |
| 原産地: 中国(本土) | 銘柄: 信頼 | モデル番号: RE-219-660 |
| ターンキープロジェクト: API 5L X42によるX100 | APIの石油の管: 螺線形の形成 |
包装
| 包装: 機械は鋼鉄全機械、予備品および木箱で詰まるある小さい部品のためのプラスチックフィルムによってカバーされるロープの容器で機械が衝突から保たれる、およびさびないのための処置固定されるように。 |
仕様
螺線形によって溶接される管製造所は他のtechnoloに実行可能ではない経済の投資によって非常に大口径の管を作り出すことができる

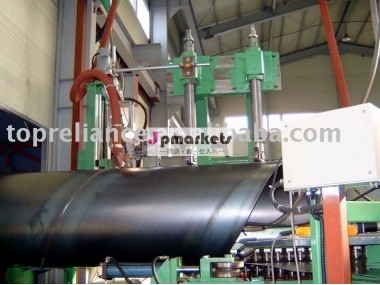

スパイラル溶接管工場、 スパイラル溶接管の生産ライン
スパイラル管工場を生成することができ非常に経済を通じて大口径配管
投資であるにも現実的ではないです他の技術のパイプ製造。 多くの
私たちのスパイラルパイプ工場供給してきた西東ガス用のパイプ- 非常に
有名な、 中国で大きなプロジェクトを。
私たちのスパイラルパイプミルパイプまでを作ることができ3メートルで直径、 25.4mmで壁
厚さ、 18m、 長さが、 api5lx-80鋼種である、 mtsと33でパイプの重量。
私たちが提供する3つのオプションのスパイラルパイププラント:
1)短いミル
オン- ラインパイプ溶接;
ミルを停止中にコイルが参加する参加;
低投資と三能低
2)フライングミルキャリッジ
オン- ラインパイプ溶接;
コイルが参加する参加はフライングキャリッジ上で行われ、 ピット内に、 このようにパイプ成形と
溶接コイルが参加する参加中には止まらない;
より高い投資および高生産能力
3)フライングキャリッジ+2ステップ溶接システム
コイルが参加する参加上で行われ、 ピット内にフライングキャリッジ;
溶接をタッキング+最終的な溶接は、 テキサス;
溶接速度大幅に増加した、 こうして高生産能力、 特に
どこでタックより薄い壁のためのパイプ溶接速度に上がることができ6メーター/minute;
による品質の高い管2ステップの溶接;
高い投資
典型的なスパイラル見たパイプミルで構成されてい:
コイルの車
アンコイラ
ピーラーとコイルヘッドストレイテナー
7- ロールレベラー
せん断
クロスエンドミラーと突合せ溶接機
キャリッジ上のピンチロール
フライングキャリッジ
サイドロール
エッジミリングマシン1
メインドライブ
エッジミリングマシン2
エッジを圧着し、 ガイドケージ
スタンドを形成する
タンデム溶接システム/タック溶接機+最終的な溶接は、 テキサス
完済テーブル
ゲートパイプサポート
フライングプラズマカッター
は、 テーブルを使い果たす
Ndt( x- 線、 ut、 等。)
なし。 | モデル | 仕様 | コイル幅( mm) | 厚さ( mm) | コイル重量( トン) | 容量( kw) | Area(m2) |
1 | re400 | ・φ; 219~・φ; 426 | 400~750 | 5~10 | 10 | 180 | 18・回; 180 |
2 | re500 | ・φ; 219~・φ; 529 | 400~800 | 5~11 | 15 | 200 | 18・回; 180 |
3 | re600 | ・φ; 219~・φ; 630 | 450~1050 | 6~12.7 | 20 | 240 | 21・回; 180 |
4 | re700 | ・φ; 219~・φ; 720 | 500~1250 | 5~14 | 20 | 260 | 21・回; 180 |
5 | re800 | ・φ; 219~・φ; 820 | 500~1300 | 6~18 | 30 | 380 | 24・回; 180 |
6 | re1000 | ・φ; 219~・φ; 1020 | 500~1300 | 6~20 | 30 | 390 | 24・回; 180 |
7 | re1400 | ・φ; 325~・φ; 1420 | 500~1560 | 6~22 | 30 | 400 | 26・回; 180 |
8 | re1600 | ・φ; 426~・φ; 1620 | 500~1560 | 6~25.4 | 40 | 510 | 30・回; 180 |
9 | re1800 | ・φ; 508~・φ; 1820 | 1100~1600 | 8~25.4 | 40 | 510 | 30・回; 180 |
10 | re2000 | ・φ; 508~・φ; 2020 | 1200~2000 | 8~25.4 | 40 | 530 | 30・回; 180 |
11 | re2400 | ・φ; 508~・φ; 2400 | 1200~2000 | 8~25.4 | 40 | 530 | 30・回; 180 |
12 | re3000 | ・φ; 508~・φ; 3000 | 1200~2000 | 8~25.4 | 40 | 530 | 30 |
