製品情報
条件: 新しい | タイプ: 管製造所 | 管材料: 炭素鋼 |
適用: 必要に応じて | 原産地: 中国(本土) | 銘柄: teneng |
モデル番号: hg114 | 電圧: 380v | 力(W): 700キロワット |
証明: :2008 | 保証: 1年 | 提供される売り上げ後のサービス: 利用できるエンジニア機械類を海外に整備するため |
包装
包装: ・パレットpeフィルム |
仕様
Hg114は丸パイプを生成するために使用11/2』- 4"- 9090mm40x40mmや角形鋼管。

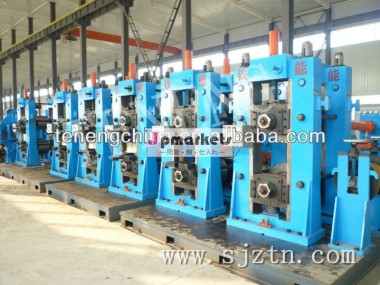

溶接ステンレス鋼チューブミル、 鋼管製造機
私。 概要
ミルは対象としていの丸パイプの製造・φ; 50mm- ・φ; の厚さで114ミリメートル1.5mm・ndashする; 5.0ミリメートルから冷たい- 間圧延および熱- 延コイルストリップ管状の手段によって閉じられていない、 その後続に溶接を持つ空白チューブ、 エッジの手段による加熱固体高- 周波数溶接機、 縦シーム溶接管の溶接機のロールで、 冷却、 さらにサイジングまたはシェーピングとオン- ストリーム切断エンドレスで測定された長さのチューブ。
フィニス
製品からなりラウンドhed、 正方形または長方形のパイプ。
を提供し、 製造工程の使用のために必要な幅のプレカットコイル状ストリップマシンをスリットでのサイズ。
ii。 を技術的な流れは、 生産ラインの
{steeltape}・rarr; ・rarr; ダブル- ヘッドun- コイラー・rarr; ・rarr; ストリップ- ヘッドカッターや溶接機・rarr; ・rarr;
アキュムレータを水平スパイラル・rarr; ・rarr; 形成部( 平坦化ユニット+main駆動部+formingユニット+guideユニット+high高周波誘導溶接ユニット+squeezeローラ) +ド- バリフレーム・rarr; ・rarr; 冷却ユニット・rarr; ・rarr; サイジングユニットと矯正の専修rarr; ・rarr; フライングソー下でコンピュータ- 制御・rarr; ・rarr; ランアウトテーブル
Iii。 基本的な条件:
A)鋼管仕様
モデル | hg114 |
パイプ径 | ø 50・ndashする;& oslash; 114ミリメートル |
パイプの厚さ | 1.5・ndashする; 5.0ミリメートル |
角パイプ | 4040mm・ndashする; 9090mm |
長方形パイプ | 4040mm・ndashする; 9090mm |
パイプの長さ | 6.0メートル・ndashする; 12.0メートル |
長さの許容差 | 0〜6ミリメートル |
ろsteeltape仕様
1.材料: 炭素鋼( ・デルタ; b・ル; 500mpa、 ・デルタ; s・ル; 235mpa)
2.スチールテープ: 内径: ・φ; 470-510mm
外径: ・φ; max=1800mm
ストリップ鋼の幅: 160mm-400mm
帯鋼の厚み: 1.5mm-5.0mm
最大重量: 4.0トン
C)電気設備容量:適切。 800kw
D) ライン全体の大きさ: 適切。 75x7.0m
E)回線速度:20-70m/min
仕様
25 | 32 | 50 | 76 | |
外径( mm) | ・φ; 8- ・φ; 32 | ・φ; 13- ・φ; 38 | ・φ; 15- ・φ; 60 | ・φ; 15- ・φ; 76 |
厚さ( mm) | 0.3-1.4 | 0.4から2.0 | 0.6-3.0 | 0.5-4.0 |
チューブ溶接速度( m/min) | 20から70 | 20から70 | 15から60 | 10から50 |
メインドライバ( キロワット) | 22 | 30 | 75 | 90 |
114 | 168 | 219 | 114ff | |
外径( mm) | ・φ; 40- ・φ; 114 | ・φ; 60- ・φ; 168 | ・φ; 76- ・φ; 219 | ・φ; 42- ・φ; 114 |
厚さ( mm) | 1.0-6.0 | 2.0から6.0 | 2.0から6.0 | 3.5-10.0 |
チューブ溶接速度( m/min) | 15から60 | 15から60 | 15から60 | 15から35 |
メインドライバ( キロワット) | 132*2 | 132*2 | 160*2 | 500 |
サイジング・セクションを形成する
4.1フォーミングミルギアボックス、 ユニバーサルジョイント
フラットナーエントミル4.1. 1によってアップ- 水平ロールと下- 水平ロール、 台正5- ロールフラットナー、 縦ロール給餌の1ペア。
ミルを形成する4.1.2で構成されてい:
-主導のスタンド: 7セット( 水平)
-主導のシャフトを立つ: ・φ; 100mm
-シャフトの材質: 40cr
-サイドロールスタンド: 8セット( 垂直)
-サイドロールシャフトを立つ: ・φ; 60mm
-シャフトの材質: 40cr
-ギヤボックス・ユニバーサルジョイント: 7セット
-材料のギアボックス: 鋳鋼
-ギヤの材質: 20crmnti
-主電動機: 132kwモデル: z4-250-311セット
-メインredactor: 1セット
-水平ローラ・シャフトウォームギア付きフレーム。 調整して、 同時に上下にとレベル。
4.2サイジングミルギアボックス、 ユニバーサルジョイント
サイジングミル4.2. で構成されてい:
-主導のスタンド: 5セット( 水平)
-主導のシャフトを立つ: ・φ; 100mm
-シャフトの材質: 40cr
-サイドロールスタンド: 5セット( 垂直)
-サイドロールシャフトを立つ: ・φ; 60mm
-シャフトの材質: 40cr
-ギヤボックス・ユニバーサルジョイント: 5セット
-材料のギアボックス: 鋳鋼
-ギヤの材質: 20crmnti
-主電動機: 110kwモデル: z4-250-111セット
-メインredactor: 1セット
シングルヘッドセット- 2ターク・rsquo; sのヘッド、 と4rollers*2sets
-ワン速度のテストでローラーcncフライングソー用のエアシリンダ
-水平ローラ・シャフトウォームギア付きフレーム。 調整して、 同時に上下にとレベル。
