製品情報

条件: 新しい	タイプ: 管製造所	管材料: 炭素鋼
適用: エネルギー供給の管	原産地: 中国(本土)	銘柄: wanxin
モデル番号: zf50	電圧: 380v	証明: :2008
保証: 1年間	提供される売り上げ後のサービス: 利用できるエンジニア機械類を海外に整備するため	色: ユーザによって決定された

包装

包装: Pakaging: 木製ケースやかき集める。コンテナなし。: ドライコンテナ2*40"

仕様

それが生成するの丸パイプ径。 38mm-63mm、角パイプ: 3030- 5050mm、長方形のパイプ: 25x50- 4060mm、 1.0-3.0mm厚さ。

1.概要

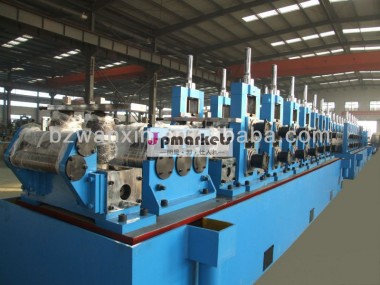

この高周波溶接管の生産ラインを生産するために使用はラウンドの直径のパイプ・φ; 38ミリメートル- ・φ; 63ミリメートル、角パイプ: 3030- 5050mm、長方形のパイプ: 25x50- 4060mm、 1.0-3.0mm厚さ。材料はコールドとホットロールロール軟鋼や亜鉛メッキ軟鋼板( cr、 hr・gi)。生産ラインは優れた品質と高いmachinings精密組立。完成したパイプを使用することができ冶金の分野で、建設、トラフィック、機械、車両。

2.パイプ仕様。テーブル

パイプスペック。/mm			パイプの厚さ/mm	パイプの速度/m/min
ラウンド	正方形の	長方形の	パイプの厚さ/mm	パイプの速度/m/min
38	3030	3040	1.0〜3.0	70から90
		25x50		70から90
50	4040	3050		70から90
		3060		70から80
		4050		70から80
63	5050	4060		70から80

3.生産工程

コイルを準備する・rarr; 巻き戻し・rarr; せん断/端溶接・rarr; ストリップを提供する・rarr; ストリップアキュムレータ・rarr; を形成するとサイジング・rarr; フライングソー・rarr; 滑走路出力・rarr; 包装・rarr; ストレージ

4.主な技術パラメータ

・雄牛;材料: 低炭素鋼、低合金鋼、引張強度・シグマ; b・ル; 450mpa、降伏強度・シグマ; s・ル; 350mpa

・雄牛;ストリップ幅: 60-200mm

・雄牛;ストリップの厚さ: 1.0-3.0mm

・雄牛;パイプ仕様。: 丸パイプ: 径。 38-63mm; 角パイプ: 20×20- 5050mm; 長方形のパイプ: 25x50- 4060mm。

・雄牛;パイプの長さ: 6m& plusmn; 3mm

・雄牛;コイルスペック: コイル番号・φ; 450- ・φ; 550ミリメートル; コイル重量・ル; 2mt

・雄牛;加熱モード: 250キロワット固体- 状態hf誘導加熱

・雄牛;成膜速度: 70-90m/min

・雄牛;電気設備容量: 約。 500kw

・雄牛;圧縮空気: キロ4- 6/cm・sup2;

・雄牛;冷却水の流れ: 20m3/h

5.メインマシン

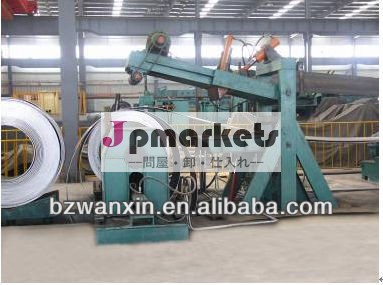

アンコイラ5.1

構造:ダブルワークステーションをdecoiler、それは手動回転型とダブルワークharmomegathus連のマニュアル。それが2つ主要部品: 本体と固定ベース。本体は、請負システムの拡大が装備されてい、マンドレルの制動、 1コーンは働いていると他のが準備を進めて、その後電源を180・度;動作するように。

erwパイプ製造機問屋・仕入れ・卸・卸売り

5.4ケージタイプアキュムレータ

、連続生産をプロセスによって保証されアキュムレータ、ている停止時間の橋渡しをしますしてストリップに作成部は、溶接時のコイルは終了し。全体的な構造がフレームタイプ、固定フレームで作られた、アクティビティフレーム、とストリップ支持ローラとテンションローラー。それは自由に調節可能ベースのストリップ上の幅。

パラメータ:

許可されたストライプ幅	60-200mm
ストライプの厚さがスコープ	1.0-3.0mm
送り速度	最大。 90m/min
充填速度	最大。 160m/min
格納されている長さ	600-800m
