製品情報
| モデル番号: HD1171 | 原産地: 中国(本土) | VGA+ CVBS+ S-ビデオ+ HDMIのコンバーターへのステレオ: Uは完全なHDMIにVGAビデオとステレオ音声を変換サポート |
包装
| 包装: ギフト用の箱の各製品 |

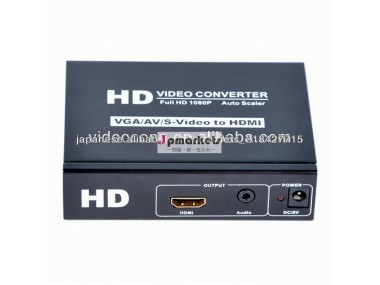

VGA + CVBS + S -ビデオ+ 1080PへのHDMIのコンバーター分解能ステレオ最大
I.はじめに
VGA + CVBS + VGA / S -ビデオ/ CVBSビデオ信号とHDMI信号をステレオ音声信号を変換するHDMI信号へのコンバータS-ビデオ。これは、デジタルエンターテイメントセンター、 HDTVの小売およびshowサイト、 HDTV 、 STB 、 DVDおよびプロジェクター工場、ノイズ空間とセキュリティの問題、データセンター管理、情報流通、会議室のためのソリューションを提供しています
プレゼンテーション、学校や企業の研修環境。
II 。特長
ü設定不要、数秒でインストールしていない。
ü自動入力解像度は、設定の必要はありませんを検出する。
Uは完全なHDMIにVGAビデオとステレオオーディオを変換をサポートします。
Uは完全なHDMIにCVBSビデオとステレオオーディオを変換するサポートします。
Uは変換Sビデオ映像と完全なHDMIにステレオオーディオをサポートしています。
üは1080pまで最高のビデオ解像度をサポートします。
üチャネルあたり165MHz/1.65Gbps （ 6.75Gbpsすべてのチャネル）の帯域幅をサポートします。
ü （ 24ビットすべてのチャネル）チャネルあたり8ビット深い色をサポートします。
ü （オンスクリーンディスプレイ） OSDメニュー操作をサポートします。
III 。仕様
信号入力/出力
入力ビデオ信号0.5から1.0ボルトのp- P
入力DDC信号5ボルトP -P（ TTL）
入力ビデオ/解像度
VGA
640480p/800600p/1024x768p/1280720p / 1280768p/1280800p/12801024p/1360768p /
16001200p/19201080p/19201200p
CVBS NTSC / PAL
SビデオNTSC / PAL
出力ビデオ/分解能
HDMI
480iの/ 576iで/ 1080iの
480p/576p/720p/1080p /
640480p/800600p/1024x768p /
1280768p/1280800p/12801024p /
1360768p/16001200p/19201200p
動作周波数
垂直周波数範囲50/60Hz
ビデオアンプ帯域幅1.65Gpbs/165MHz
メカニカル
サイズ（L x W x H ）110 ×80 ×27ミリメートル
重量（ネット） 225グラム
保証
限定保証1年間：部品と労働
環境の
動作温度0℃〜+70℃
動作湿度10％〜 85％RH（結露しないこと）
保管温度-10 °C 〜+80 °C
保管湿度は5％〜 95％RH （結露しないこと）
電源要件
外部電源5V DC @ 1A
消費電力（最大） 5W
規制当局の承認
コンバータユニットFCC 、 CE、
電源CE、FCC
アクセサリーアダプター
AC電源アダプタ米国規格、英国規格など
利用者マニュアルの英語バージョン
IV 。動作制御と機能
uのOSDメニュー操作
Ø PICTURE
Vコントラスト。 （ビデオの黒/白レベルを調整します）
V明るさ。 （ビデオの空白/ホワイトバランスを調整します）
V彩。 （映像の色を調整）
V色相。 （映像の色を調整）
Vのシャープネス。 （映像のシャープネスを調整します）
Øのセットアップ
v入力ソース。 （入力ビデオソースを選択してください）
² VGA（入力ビデオソースとしてVGAインターフェイス設定）
² CVBS （入力映像ソースとしてCVBSインターフェイスセット） * 1
² S -VIDEO （入力映像ソースとしてS -ビデオインタフェースセット） * 1
ResolutアウトV 。 （出力ビデオの解像度を選択してください）
²（セット入力解像度出力解像度など） Resolut 。で
² HD（ 720p）の50分の60 （セットの出力解像度に720p60の/ 50）
² HD（ 1080iの） 50分の60 （セットの出力解像度に1080i60用/ 50）
² HD（ 1080） 50分の60 （セットの出力解像度に1080P60 / 50）
Vアウトパターン。 （テストパターンを選択してください）
² DISABLE （テストパターン機能を無効にします）
² WHITE（ホワイトテストパターンを選択してください）
² CROSS （クロステストパターンを選択してください）
² HATCH （ハッチテストパターンを選択してください）
² COLOR （カラーテストパターンを選択してください）
² GRAY （ the16階調のグレーテストパターンを選択してください）
² H RAMP （白エリアテストパターンを選択してください）
² WH RAMP （水平グレイランプパターンを選択してください）
² WV RAMP （水平グレー緩やかなパターンを選択してください）
² DIAGONAL （垂直グレー緩やかなパターンを選択してください）
Vアスペクト比。 （ビデオ比を選択してください:) * 2
² 4 ：3（ 4にビデオ比率を設定します。 3 ）
² 16 ： 9 （ 16にビデオ比率を設定します。 9）
Vのズームレベル。 （レベルズームアウトを選択してください）
² OFF（ズームアウト機能を無効にします）
² 1/2/ 3/4は、 （レベルズームアウトを設定して、範囲は1〜 4 ）
Vで同期情報。 （入力ソースの情報）
マーク：
* 1 。 CVBSおよびSビデオの両方が同時に入力できませんでした。
* 2 。マシンがリセットしたとき、それをoperat場合、この機能は保存されません、それはデフォルト値となります。
