製品情報
| モデル番号: HD1177 | 原産地: 中国(本土) | AV + L / RオーディオコンバータへのHDMI: 1080pまで最高のビデオ解像度をサポート |
包装
| 包装: ギフト用の箱の各製品 |

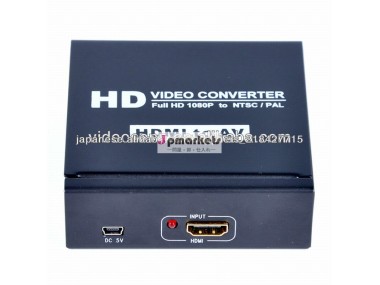

フルHD 1080P HDMIは+ L/ RオーディオコンバータをAV
I.はじめに
アナログコンポジットビデオ信号にHDMI信号を変換しますAV信号へのコンバータHDMI
オーディオ信号。これは、デジタルエンターテイメントセンター、 HDTVの小売およびshowサイト、 HDTV 、 STB 、のためのソリューションを提供しています
DVDおよびプロジェクター工場、ノイズ空間とセキュリティの問題、データセンタ制御、情報配信、
会議室、プレゼンテーション、学校や企業の研修環境。
II 。特長
ü設定不要、数秒でインストールしていない。
ü自動入力解像度は、設定の必要はありませんを検出する。
üアナログコンポジットビデオおよびR / Lオーディオに完全にHDMIに変換をサポートします。
üは、DVI入力モードをサポートします。
üは1080pまで最高のビデオ解像度をサポートします。
üチャネルあたり165MHz/1.65Gbps （ 6.75Gbpsすべてのチャネル）の帯域幅をサポートします。
ü （ 24ビットすべてのチャネル）チャネルあたり8ビット深い色をサポートします。
üはNTSC/480iまたはPAL/576iにアナログコンポジットビデオ出力をサポートします。
ü圧縮されていないR / Lオーディオ出力をサポートします。
üは、HDMIのホットプラグをサポートします。
III 。仕様
信号入力/出力
入力ビデオ信号0.5から1.0ボルトのp- P
入力DDC信号5ボルトP -P（ TTL）
入力HDMI / DVI
TV：
480i/576i/480p/576p/720p/1080i/1080p
PC：
800600p/1024x768p/1152x864p/1280720p /
1280768p/1280800p/1280960p/12801024p /
1360768p/1366x768p/1440900p/14401050p /
1600900p/16001050p/16001200p/16801050p
19201080pの
出力ビデオ/解像度CVBS ： NTSC/480iまたはPAL / 576iで
動作周波数
垂直周波数範囲50/60Hz
ビデオアンプ帯域幅1.65Gpbs/165MHz
メカニカル
サイズ90 ×90× 30ミリメートル
重量（ネット） 290グラム
保証
限定保証1年間：部品と労働
環境の
動作温度0℃〜+70℃
動作湿度10％〜 85％RH（結露しないこと）
保管温度-10 °C 〜+80 °C
保管湿度は5％〜 95％RH （結露しないこと）
電源要件
外部電源5V DC @ 1A
消費電力（最大） 5W
規制当局の承認
コンバータユニットFCC 、 CE、
電源CE、FCC
アクセサリーアダプター
AC電源アダプタ米国規格、英国規格など
ユーザーマニュアル1
1ボタン1 =レベルズームアウトを選択してください
2ボタン2 =出力ビデオ解像度を選択し、NTSCまたはPAL
イエロー3 - AV出力。白 - 左チャンネル。赤 - 右チャンネル。
4ビデオスイッチインジケータライト。
5 HDMI入力インターフェース。
6 HDMI入力インジケータライト。
7 USB DC5V/1A電源入力インターフェース。
インストールする前に、接続するすべてのデバイスの電源がオフになってきたことを確認してください。
1。このコンバーターへのHDMIを接続します。
2。 CVBSビデオと本製品からAV入力を持つテレビにR / Lオーディオ出力を接続します。
3。この製品に5Vの電源の直流側を挿入し、壁のコンセントに電源のAC側に接続する。
注意：挿入/優しくケーブルを抽出し、DVD/映画ボックスは、ホットプラグをサポートしていない場合、電源が入っているときにHDMIケーブルを挿入/抽出しないでください。
