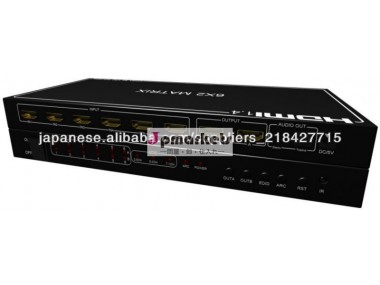

2 HDMI 1.4マトリックス支援ARC3Dビデオ4Kx2KやMHL入力による6

2 HDMI 1.4マトリックス支援ARC3Dビデオ4Kx2KやMHL入力による6

6つのソースのいずれかからのHDMI信号が送られ、その2つの接続されたHDMIのいずれかで表示することができ4kx2kサポートされていると2 HDMIマトリックスで6が同時に表示されます。それは、3D 、 3Gbpsの帯域幅、 12ビットディープカラー、高解像度ロスレスオーディオとHDMIの仕様で定義された他の機能をサポートしています。ソース/シンクのシナリオの管理は、オンパネルボタン、 IRリモートコントロールを介して容易に操作することができる。
特長
1 。 HDMI 1.4aの、 CTS 1.4aの、 DVI 1.0に準拠しています。
2 。 HDMI 1.4対応：オーディオリターンチャンネル（ARC） 、 3Dテレビのサポート、 CEC1.4 。
3 。 3Dビデオ＆ 4Kx2K 、 8 、 10 、 12 ＆色深度あたり16ビットをサポートしています。
4 。 MHL入力をサポートし、テレビであなたのスマートフォンの写真、音楽や映画を共有しています。
5 。 PIP表示のfuctionをサポートしています。
6 。オーディオのサポート：
ØHDMI 1.4対応オーディオインターフェース
ØDolby TrueHDは
ODTS -HDマスターオーディオ7.1CH
ØFullオーディオ入力と出力サポート
パッケージ
1 。 HDMI 1.4 6by2マトリックス
2 。 5V DC電源アダプター
3 。リモートコントロール
4 。オペレーションマニュアル
5 。 HDMIケーブル（別売）へのMHL
仕様書
周波数帯域2.97Gbps
入力ポート6× HDMIメスポート。
出力ポート2× HDMIメスポート、1×トス、 1xイヤホーン
HDMIオーディオ出力PCM2 、 5.1 、 7.1CH 、ドルビー5.1 、 DTS5.1 、 D- TrueHDは、 DTS -HD
電源5V/1A DC（米国/ EU規格、 CE / FCC / UL認証）
ESD保護（ヒューマンボディモデル） ：± 8kVの（エアギャップ放電）
                                                                    ± 4kVの（接触放電）
寸法（mm） 250 （D ） X110 （W） ×26 （H）
重量（g） 720
消費電力（最大） 5W
動作温度0 ˚ C〜 40 ˚ C / 32 ˚ F 〜 104 ˚ F
保管温度-20 ˚ C〜 60 ˚ C / -4 ˚ F 〜140 ˚ F
操作コントロールと函数
フロントパネル

1 。 ON / OFF：オン/オフスイッチの電源をオンにします。
2 。入力LED：これらの赤には、出力は、対応する入力に選択したときに点灯LEDが点灯します。
3 。オーディオEDIDはLED：これらの赤は、オーディオEDID対応するオーディオを選択したときに点灯LEDが点灯します。
4 。 ARC LED：この赤はARCのfuctionが開いたときに点灯LEDが点灯します。
5 。 POWER LEDが：デバイスが電源に接続されている場合、この赤色LEDが点灯。
6 。 OUTAボタン： HDMI OUT Aに入力ソースを選択するには、このボタンを押して、
7 。 OUTBボタン： B. OUT HDMIへの入力ソースを選択するには、このボタンを押して、
8 。 EDID BUTTON ： 2.0CH 、 5.1CH 、 7.1CH音声出力モードを選択するには、このボタンを押します。
9 。 ARCボタン： ARCのfuctionを開いたり閉じたりするには、このボタンを押してください。
10.RSTボタン：行列（ INPUT1 、 2.0CH AUDIO MODE 、 ARCのfuctionを閉じた状態） 、工場出荷時の状態にリセットされますを押すと、
後面パネル

1 。入力ソース：あなたはDVD 、PS3からのHDMIソース出力を接続してどこにこれらのスロットがある。
2 。 HDMI OUT：あなたは、HDMIケーブルでHDTVまたはモニタを接続ここスロットがある。
3 。 OUT TOS1ink ：あなたは光ファイバケーブルでアンプに接続する場合にこのスロットです。
4 。ステレオOUT ：あなたは3.5mmのイヤホンケーブルでスピーカーに接続する場合にこのスロットです。
5 。 DC IN端子：プラグ5V DC電源ユニットに電源とACコンセントにアダプタを接続します。

注意：
1 。トスリンクとステレオ音声は、HDMIオーディオOUTに従ってください。
2 。 IN6サポートMHL / HDMI入力のみ、スマートフォンとマトリックスを接続するためのHDMIケーブルへのMHL使用。

リモートコントロール
STANDBY ：このボタンを押すと、マトリックスのスタンバイまたは電源意志。
オーディオEDID ：このボタンは、オーディオ出力モード（ 2.0CH 、 5.1CH 、 7.1CH ）を選択します押すと、 LEDが対応する状態を示します。
ARC ：このボタンは、 ARCのfuctionを開くか、または閉じます押すと、 LEDが対応する状態を示します。
PIP ：このボタンは、 PIPのfuctionを開くか、または閉じますを押します。 PIPのfucitonのみOUTAとOUTBが同じ入力ソースを選択したときに動作することができます。
選択：このボタンを押してPIPソースを選択します。
入力：このボタンは、選択PIPソースを確認します押します。

OUTA ：これらのボタンは、高速HDMI OUTAへの入力ソースを選択する切り替えますキーを押します。とLEDは、対応する入力ソースを示します。
OUTB ：これらのボタンは、高速HDMI OUTBへの入力ソースを選択する切り替えますキーを押します。とLEDは、対応する入力ソースを示します。

ARC fuciton ：あなたはARCを使用する必要がある場合は、 ARCのfucitonを開くと、あなたのHDTVは、これのfuctionをサポートしている必要があり、マトリックスのトスは、 HDTV 、現在の表示内容の音声を出力します。さもなければマトリックス入力ソースの音声を出力する。
