製品情報
| モデル番号: HD1342 | 原産地: 中国(本土) | HDMIのオーバーダブル光ファイバーエクステンダー: 赤外線リモコン信号の伝送をサポート |
包装
| 包装: ギフト用の箱の各製品 |

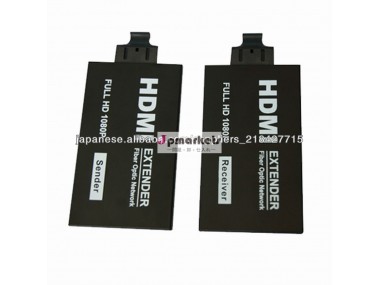

HDMIのオーバーダブル光ファイバーエクステンダーDVIモードと互換性が
I.はじめに
HDMIのHDビデオスイッチングネットワーク伝送システムは、圧縮して、 ' sのDVD/PC/PS3プレーヤーを変換することができます
オンラインデータへの完全な1080のHD映像信号は、光ファイバ伝送を介して実現することができる。
従来のアナログビデオ拡張プロジェクトで高精細ビデオは、異なっている
信号MJPEG形式の圧縮を使用して、 TCP / IPプロトコル標準のネットワークデータフローに変換され、
映像信号はLANに送信されるように任意の領域においては、現実的な方法では、 HD信号の伝送を実現することができるで
ローカルエリアネットワーク（LAN） 。この製品は広く、大画面を構築し、セキュリティ監視で使用することができ、
モールの広告、デジタルサイネージ、視覚的なメディア、教育、デジタルKVMおよびその他の分野。
II 。特長
1. DVIモードと互換性のサポートのHDMI1.3プロトコル。
2. 640×480と1080の間で、すべてのビデオ解像度をサポート
3. ビデオコーデックのMJPEG形式を使用して、transmissionbandwidthを低減し、ビデオ再生流暢さを保証し、短い時間遅延
4.赤外線リモコン信号の伝送をサポート
5. 伝送、遠隔controlequipmentをネットワーク化シリアルバス変換をサポート
6.Using TCP / IPネットワークプロトコル規格、ズーム伝送距離、強力な抗干渉能力、利用可能なネットワークスイッチカスケードandexpansion 。
7.Supportのポイントツーポイントモードでは、一点対多モードとカスケード接続モード。
8.High統合スキーム、ビデオ入出力機器に対応コンパクトな製品は、プラグアンドプレイ。
III 。仕様
ビデオコーデック
M-JPEG
50MBの/ sの約1080の映像信号圧縮は、はっきりと色の、なめらかな明るい画面。解像度とリフレッシュレートは、データフローが小さい場合、小さい。
ビデオインタフェース
HDMI
サポートのHDMI 1.1 / 1.2 / 1.3 、 HDCP1.1 / 1.2 、互換性のDVI 。
トランスポートプロトコル
TCP / IP
標準のTCP / IPネットワーク機器、良好な適合性、良好な伝送ネットワーク上の拡張プロトコル。
伝送遅延
70msで
ケーブルは70msで内で直接伝送遅延を接続
リモートコントロール
IR
赤外線リモコンのバックパスをサポートしています。
シリアル伝送
UART
信号伝送をネットワークにシリアルバスを変換し、伝送距離が制限されない。
ビデオ解像度
VESA
＆
CEA- 861
800×600 、 1024x600の、 1024×768 、 1152x864 、
1280600 、 1280768 、 1280800 、 1280960 、 12801024 、 1360768 、 14401050 、 1440900 、 1600900 、 16801050 ;
480iの/ P 、 576iで/ P 、 720P 、 1080iの/ P 。
聞こえる
デジタルオーディオ
オーディオサンプルレート： 32kHzの、 44.1 、 48kHzの。
光ファイバ伝送
20キロ
Spticファイバ伝送は、直接伝送距離が20キロである。 FCスイッチを介して、無限のカスケードについては、最長のカスケード距離が限定されない。
動作温度/
湿度
℃/ RH
0 ° C〜70°C / 10パーセント〜 80％RH
（結露しないこと）
保存温度/
湿度
℃/ RH
-10 ° C〜 80 ℃/ 5％ 〜 90％RH
（結露しないこと）
外部電源
5V / 1A
AC入力： 100V - 240V （ 50 - 60Hzの）
DC出力： 5V/1A
消費電力（最大）
TX / RX
HDMI TX ： 3W / HDMI RX ： 3W
サイズ
長さx幅x高さ
97.5 × 54.5 × 20ミリメートル
重さ
G
140グラム
Ⅳ。製品機能のインタフェース
番号は説明してください
ポートintput5 DC電源：5V/1A。
1デフォルト設定ボタンを復元します。電源投入後、5Sより、プレスより、システムはデフォルト設定を復元します。
8光ファイバーインターフェイス：SenderとReceiverが直接接続、または同じLANスイッチ装置に接続されている。
HDMIの送信者-2
HDMI-IN：HDMI入力インターフェース。
レシーバ-2
HDMI-OUT：HDMI出力インターフェース。
赤外線送信者9
赤外線リモコン信号出力。
レシーバ-9
赤外線リモコン信号入力。
LED4
電源ランプ：赤に電源投入後。
3ステータスランプ：オン>システムブライト、送信側·受信側の接続 - >フラッシュ
7のLANステータスランプ：ネットワーク接続 - >明るい。仕事>フラッシュを。
6 LANインジケータライト：システムが100Mに接続されたときのLED、ネットワークシステムは、この時間内にHDビデオを送信することができる。
インストールする前に、接続したいすべてのデバイスがオフになっていることを確認してください。
1。送信者エクステンダー（HDMI入力）にHDMI接続してください。
2。送信者と受信エクステンダーエクステンダー間のケーブルで接続します。
3。 HDMI入力を持つテレビに受信機のエクステンダー（HDMI-出力）からのHDMI出力を接続します。
4。この生成物に5Vの電源のDC側を挿入し、壁のコンセントに電源のAC側に接続する。
注意：挿入/抽出ケーブル優しく！
