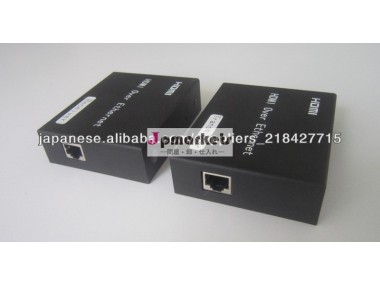

シングルのCat5e/6ケーブルHDMI以上120メートルのHDMIエクステンダーオーバーIPは、オーバーIPを拡張

1.0はじめに

HDMIエクステンダーは、TCP / IP規格に基づいています。これは、 1のCAT5e / 6ケーブルを使用して離れてHDMIまたはDVI-Dソースから395フィート（ 120メートル）までの高解像度で、あなたのHDディスプレイを拡張します。 HDMIエクステンダー支持体3の送信モード、ポイントツーポイントモードでは、一点対多モードとカスケード接続。 HDMIエクステンダー内蔵のIRエクステンダー機能をソースデバイスにディスプレイの近くで受信したIRコマンドを送信して、リモートビューイング位置からソース·デバイスのIRリモート制御することができます。

2.0仕様

TCP / IP規格を1.Following 。
2.SupportのHDMI1.3プロトコル。
に準拠した3.HDCP1.1 ＆ 1.2プロトコル
4.Supportのポイントツーポイントモードでは、一点対多モードとカスケード接続モード。

5.SupportのIRエクステンダー機能は、バックソースデバイスへの表示の近傍に受信されたIRコマンドを送信して、リモートビューイング位置からソース機器のIR遠隔制御を可能にする。

HDTV解像度：
                              640480 @ 60fpsの800×600 @ 60fpsの1024X600 @ 60fpsの
                             1024X768 @ 60fpsの1152X864 @ 60fpsの1280600 @ 60fpsの
                            1280720 @ 60fpsの1280768の@ 60fpsの1280800 @ 60fpsの
                            1280960 @ 60fpsの12801024 @ 60fpsの14401050 @ 60fpsの
                            1440900 @ 60fpsの1600900 @ 60fpsの16601200 @ 60fpsの
                            16801050 @ 60fpsの19201080 @ 60fpsの1920 X1200 @ 60fpsの
オーディオ：サンプルrateÖの32kHzの、 44.1と48kHzの38kHzの;
推論されたリモートコントロール：NEC

HDMIエクステンダー

HDMI ： HDMI 1.3
HDCP ： HDCP 1.2
電源アダプタ：入力：100V - 240V （ 50 - 60Hzの）
                         出力： 5V/1A
消費電力： HDMI TX： 3W
                                          HDMI RX ： 3W
サイズ（L -W - H ） ： 100 × 60 × 25ミリメートル
重量： 70グラム
動作時：
 温度/湿度0から70 / 10パーセント - 80％RH （結露しないこと）
 保存温度/湿度-10 - 5分の80 ％〜90 ％ RH（結露しないこと）

3.0パネルの説明

HDMIの送信者
送信者の供給電力： ： T1： DC IN端子入力： 5V/1A
T2：キーを復元： 10秒間キーを押しながら、モデルはデフォルト設定が復元されます
T3 ： IR出力：このポート上の注意に赤外線送信者を接続します。赤外線送信側はHDMIビデオソースのIRレシーバに向けなければなりません。
T4： HDMI IN端子：このポートに接続し、HDMIソース
T5 ：電源ステータス：システムが起動するときに電源をオンにしindicatorÖパワー、赤LEDステータスindicatorÖにある、緑色のLEDは、送信ビデオ、 LEDが点滅した場合、オンになります。
T6は： RJ45 ： TCP / IPの受信機に送信者またはCat5eの/ 6ケーブルを使用して、イーサネットルーターまたはハブを接続して
HDMIレシーバ
5V/1A ：送信者は、入力用の電源を供給します。R1 ： DC IN端子
R2 ：キーを復元： 10秒間キーを押しながら、モデルはデフォルト設定が復元されます
R3 ： IR IN ：このポートにIRレシーバーを接続します
R4 ： HDMI出力：このポートに接続したHDMIシンク機器
R5 ：電源ステータス：送信映像は、 LEDが点滅した場合、システムが起動すると、赤はディスプレイの電源がオンindicatorÖ電源ステータスindicatorÖにある、緑色のLEDはE上になります。
R6 ： RJ45 ： Cat5eの/ 6ケーブルを使用して、送信者またはイーサネットまたはハブにレシーバーを接続します

4.0接続と操作

1 ）送信者のHDMI入力には、DVD 、 PS3、 STBなどのHDMIソースを（ ）を接続します。
2 ）送信者のIR出力ポートに赤外線送信者を接続し、 HDMIビデオソースのIRレシーバに向けられる。
3 ） HDTVディスプレイするために、受信機からのHDMIを接続します。
4 ）受信機のIR入力ポートにIRレシーバーを接続します。
5 ）送信者と受信機を接続するために120メートルに1のCat5e / 6ケーブルを使用してください。
6 ）送信側と受信側に5V電源の2枚を接続します。
7 ） HDTVディスプレイとHDMIソースの電源をオンにします。
