製品情報
| モデル番号: HE0050S | 原産地: 中国(本土) | シングル50メートルのUTPケーブルでHDMIエクステンダ: スーパーIR制御システム、IRトランスポートチャネルは、順方向または逆方向であることができる |
包装
| 包装: ギフト用の箱の各製品 |

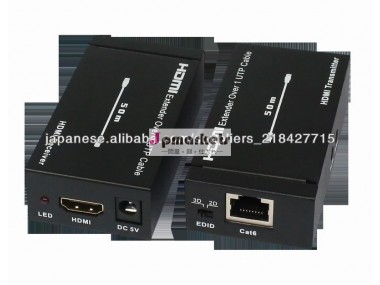

赤外線コントロール付きシングル50メートルのUTPケーブル以上のHDMIエクステンダ
I.はじめに
IR制御付き1 UTPケーブルのHDMIエクステンダーは、 HDMI信号を送信するための正しい方法である
長距離。代わりに高価なHDMIケーブルを使用するのではなく、このデバイスは、あなたの既存の使用することができます
CAT5E / 6ケーブル/ソケットもディープカラー（ 12ビット/色）を転送するように同じ機能を実行しながら、
ビデオと（ドルビーTrueHD 、ドルビーデジタルプラスやDTS - HDマスター圧縮新しいロスレス
オーディオ） 、デジタルオーディオ、すべて225MHzまでの帯域幅を持つ。それが十分でなかった場合には、既存のを使用することができます
IRブラスタを介してデバイスを制御するためのリモート。
II 。特長
1 。 HDMI 1.3 、 HDCP 1.1およびDVI1.0規格に準拠。
2 。最大36ビット（ 12bits/color ）と新しいロスレスでディープカラーモードでのデジタル·ビデオ·フォーマットをサポートしています
圧縮（ドルビーTrueHD 、ドルビーデジタルプラスやDTS - HDマスターオーディオ）デジタルオーディオ。
3 。データ/ DDC伝送用のCat5e / 6ケーブルをサポートしています。
4 。イコライズし、高いで再送信する前に、着信TMDSデータを回復
関係なく、入力信号品質の質。
5 。 3次元のfuctionとHDMI1.4に対応しています。
6 。スーパーIR制御システム、 IRトランスポートチャネルは、順方向または逆方向であることができる。
III.Package
1 。 HDMIトランスミッタ
2 。 HDMIレシーバ
3 。赤外線送信ケーブル
4 。 IR受信ケーブル
5 。 5V1A DC電源アダプター（ 2個）
6 。製品マニュアル
Ⅳ。仕様書
HDMIトランスミッタポート×1 、HDMI 、 1X IR送信、 1xCat5e / 6
HDMIレシーバーポート×1 、HDMI 、 1X IR RX、 1xCat5e / 6
パワーSupply2x 5V1AのDC
ESD保護ヒューマンボディモデル± 8kVの（エアギャップ放電） 、
± 4kVの（接触放電）
寸法80ミリメートルのX 41ミリメートルのX 25ミリメートル
重量150グラム
使用温度0°C〜 40 °C / 32 °F 〜 104 °F
保管温度-20 ℃ 〜 60 ℃/ -4 °F 〜 140 °F °
相対湿度20 〜 90％ RH（結露しないこと）
V. Connectおよび運営
ブルーレイプレーヤー等からの信号源を接続し、駅3プレイ、オーディオ/ビデオ受信機、ケーブルまたは衛星放送受信機とコンピュータを装備
HDMIトランスミッタ入力に短い高速HDMIケーブルでHDMI出力インターフェイスを持つ。
HDMIケーブルの長さが16フィートを超えるべきではない
シングル猫5eまたはカテゴリ6のUTPケーブルを含め、受信機に使用して、HDMIトランスミッタ出力RJ-45ポートに接続します。ことを強くお勧めし
工場終端ケーブルアセンブリが使用され、それらの長さは50メートルエクステンダーの場合、それぞれ164フィートを超えてはならない。
このようなHD- LCD、 HD- DLPおよびHDMI入力インターフェースを備えたHDビデオプロジェクターなどの高精細表示装置を、受信機からHDMI出力を接続します。高速HDMIを使用
各接続のために必要とされる距離が推奨されるケーブル。 HDMI
ケーブルの長さは16フィートを超えるべきではない
ソースは、ディスプレイから制御することができます。これは、任意のIR受信機を使用することによって達成される
離れて延長の受信機部分に接続することができるディスプレイ、ポインティングからピグテール。
IRトランスミッタピグは、その後延長トランスミッタに接続し、ソースで指摘されている。
