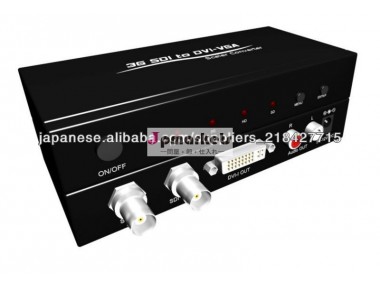

DVI-VGAスケーラーコンバータ3G SDI
DVI-VGAスケーラーコンバータにSDIが損失することなくあなたの高速信号伝送を与えるために、2.970ギガビット/秒の高ビットレートを確保しながら、SD-SDI、HD-SDIおよび3G-SDI信号をDVI / VGAディスプレイに表示することができます。専門家のために、それはあなたにこのコンバーターで構築にDVI / VGAディスプレイのおかげであなたの仕事を表示する機能を与えながらあなたの3G SDI信号を分配し、延長する簡単になりましたことを意味します。さらに、ループスルー3G-SDIの設計のおかげで、ユーザーが同時にSDI、DVIとVGAの両方を楽しむことができます。
特長
1。 2.970Gbit / sで、2.970/1.001Gbit/s、1.485Gbit / sで、1.485/1.001Gbit/sおよび270Mbits / sでの動作
2。イコライズおよびリクロックループ出力
3。オートビデオモード検出（3G/HD/SD）
4。 1080 50/59.94/60 4:2:2 10ビットレベルまでSMPTE 425MレベルBからの変換
5。長距離、信号を拡張する他のユニットと接続
6。 SDI / DVI / VGA信号との同時表示
7。アナログ2CHに代わるオーディオ出力
8。 SD信号、HD信号の200Mと3G信号の100M用300Mまでの信号伝送距離をサポートしています
9。注：ベルデン1694Aでテストケーブル。ケーブル別のタイプで使用すると動作する距離は変わる場合があります。
パッケージ
1。 DV-VGA Sclaerコンバータ3G SDI
2。 5V DC電源アダプター
3。オペレーションマニュアル
仕様書
SMPTE 425M標準レベルA＆B、424M、292M、259M-C
SDI伝送レート2.970ギガビット/ sと2.970/1.001 Gbit / sの
SDI /アウト解像度SD：480iの@ 60の、576i @ 50
HD：720 @ 50/60、1080iの@ 50/60
3G：1080 @ 24/25/29.97/30/50/59.94/60
DVI / VGA出力解像度800×600 @ 60Hzの、1024×768 @ 60Hzの、
1280720 @ 60Hzの、1440×900 @ 60Hzの
12801024 @ 60Hzの、16801050 @ 60Hzの、
16001200 @ 60Hzの、1920×1080 @ 60Hzの、
19201200 @ 60Hzの
入力ポート×1 BNC（SD/HD/3G-SDI）
出力ポート×1 BNC（SD/HD/3G-SDI）、1×DVI-VGA、1×RCA（L / R）
電源DC 5V-12V
ESD保護人体モデル±8kVの（エアギャップ放電）、
±4kVの（接触放電）
寸法164ミリメートルX 85ミリメートル×25ミリメートル
重量350グラム
動作温度0°C〜40°C / 32°F〜104°F
保管温度-20°C〜60°C / -4°F〜140°F
出格湿度20〜90％RH（結露しないこと）
消費電力（最大）5W

操作コントロールと函数
フロントパネル
1。 ON / OFF：電源オン/オフスイッチ。
2。 POWER LED：この青色は、デバイスが電源に接続されているときに点灯するLED。
3。 3G LED：この青色は、入力SDI信号は、3Gフォーマットであるときに点灯LEDが点灯します。
4。 HD LED：この青色は、入力SDI信号はHDフォーマットであるときに点灯LEDが点灯します。
5。 SD LED：この青色は、入力SDI信号は、SDフォーマットであるときに点灯LEDが点灯します。
6。 MENU：出力解像度OSDメニューを入力するには、このボタンを押します。
7。 ENTER：選択を確認するには、このボタンを押してください。
後面パネル
1。 SDI IN端子：あなたが画面上に表示する送信SDI信号用のSDIソース出力を接続ここスロットがある。
2。 SDI OUT：入力ソース表示のためのSDIケーブルでSDIディスプレイを接続する場合にこのスロットです。
3。 DVI-I OUT：あなたがDVI / VGAケーブルでVGA / DVIディスプレイを接続ここスロットがある。
4。 OUT R AUDIO：オーディオ信号表示のためのRCAジャック付きスピーカーやアンプを接続する場合にこのスロットです。
5。 AUDIO OUT L：オーディオ信号表示用RCAジャック付きスピーカーやアンプを接続する場合にこのスロットです。
6。 DC IN端子：ユニットに差し込み5V-12V DC電源とACコンセントにアダプタを接続します。
