製品情報
| ガイド幅もしくは直径: 15mm | ガイド幅: 25-1010 | モデル番号: Vrt/svt1025vrt/svt1035vrt/svt1045vrt/svt1055vrt/svt1065 |
| 原産地: 中国(本土) | 銘柄: ixin | 製品名: クロスローラースライドテーブル、 スライドテーブル、 スライドウェイ、 ローラーガイド |
| モデル1: nb、 svt1025、 svt1035、 svt1045、 svt1055、 svt1065、 svt1075、 svt1085 | モデル2: thk、 vru1025、 vru1035、 vru1045、 vru1055、 vru1065、 vru1075 | モデル3: Vru1085、 schneeberger、 nk1-25、 nk1-35、 nk1-45、 nk1-55 |
| モデル4: Nk1-65、 nk1-75、 nk1-85 |
包装
| 包装: ボックス、 カートン |
仕様

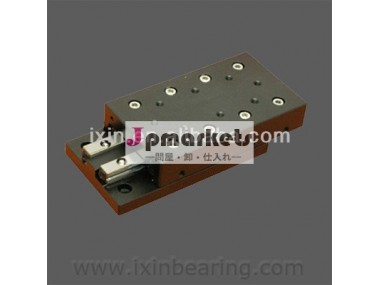

十字のローラーテーブルVRT SYT 1.Multipleの構造2.Precisionは3.Senior製造業者4.Advancedの生産を分ける
スライドのテーブルの十字のローラーテーブルVRT SYTは細部については、私達のカタログを使用する。
IXINの十字のローラーテーブルの特徴:
微細な動きのために適した
高い剛性率および高い積載量
低雑音
利用できるすべてのステンレス鋼のタイプ
容易な土台
材料:
GCr15軸受け鋼鉄、ステンレス鋼、黄銅
| VRT (SYT)のスライドのテーブル、十字のローラーテーブル | ||||||||
| 部品番号 | 主要な次元(mm) | 負荷(kn) | 割り当ての時 | 正確さ | ||||
| 打撃 | C | C0 | MA | MB | MC | C | D | |
| VRT 1025年 | 12 | 0.28 | 0.27 | 0.75 | 0.46 | 0.69 | 2 | 4 |
| 1035年 | 18 | 0.38 | 0.41 | 1.23 | 0.85 | 1.03 | 2 | 4 |
| 1045年 | 25 | 0.56 | 0.69 | 2.18 | 1.67 | 1.72 | 2 | 5 |
| 1055年 | 32 | 0.65 | 0.82 | 2.97 | 2.35 | 2.06 | 2 | 5 |
| 1065年 | 40 | 0.73 | 0.96 | 3.87 | 3.17 | 2.4 | 2 | 5 |
| 1075年 | 45 | 0.87 | 1.27 | 6.05 | 5.16 | 3.19 | 2 | 5 |
| 1085年 | 50 | 0.94 | 1.37 | 7.32 | 6.37 | 3.43 | 2 | 5 |
| VRT 2035年 | 18 | 0.51 | 0.51 | 2.29 | 1.37 | 2.21 | 2 | 4 |
| 2050年 | 30 | 0.69 | 0.69 | 3.76 | 2.65 | 3.22 | 2 | 4 |
| 2065年 | 40 | 0.85 | 0.85 | 5.62 | 4.22 | 4.25 | 2 | 5 |
| 2080年 | 50 | 0.98 | 0.98 | 9.1 | 7.26 | 5.52 | 2 | 5 |
| 2095年 | 60 | 1.18 | 1.18 | 11.8 | 9.741 | 6.8 | 2 | 5 |
| 2110 | 70 | 1.47 | 1.47 | 16.7 | 14.1 | 8.93 | 2 | 5 |
| 2125 | 80 | 1.57 | 1.57 | 20.4 | 17.5 | 9.77 | 2 | 5 |
| VRT 3055 | 30 | 1.27 | 1.37 | 9.85 | 6.57 | 7.97 | 2 | 5 |
| 3080 | 45 | 2.16 | 2.84 | 22.2 | 47 | 16.5 | 2 | 5 |
| 3105 | 60 | 2.94 | 4.22 | 34.8 | 28.1 | 24.4 | 5 | 6 |
| 3130 | 75 | 3.63 | 5.69 | 55.8 | 47.1 | 33.3 | 5 | 6 |
| 3155 | 90 | 3.92 | 6.37 | 74.7 | 64.6 | 36.9 | 5 | 6 |
| 3180 | 105 | 4.02 | 6.57 | 104 | 92.3 | 38.1 | 5 | 6 |
| 3205 | 130 | 4.22 | 7.16 | 120 | 107 | 41.5 | 5 | 6 |
